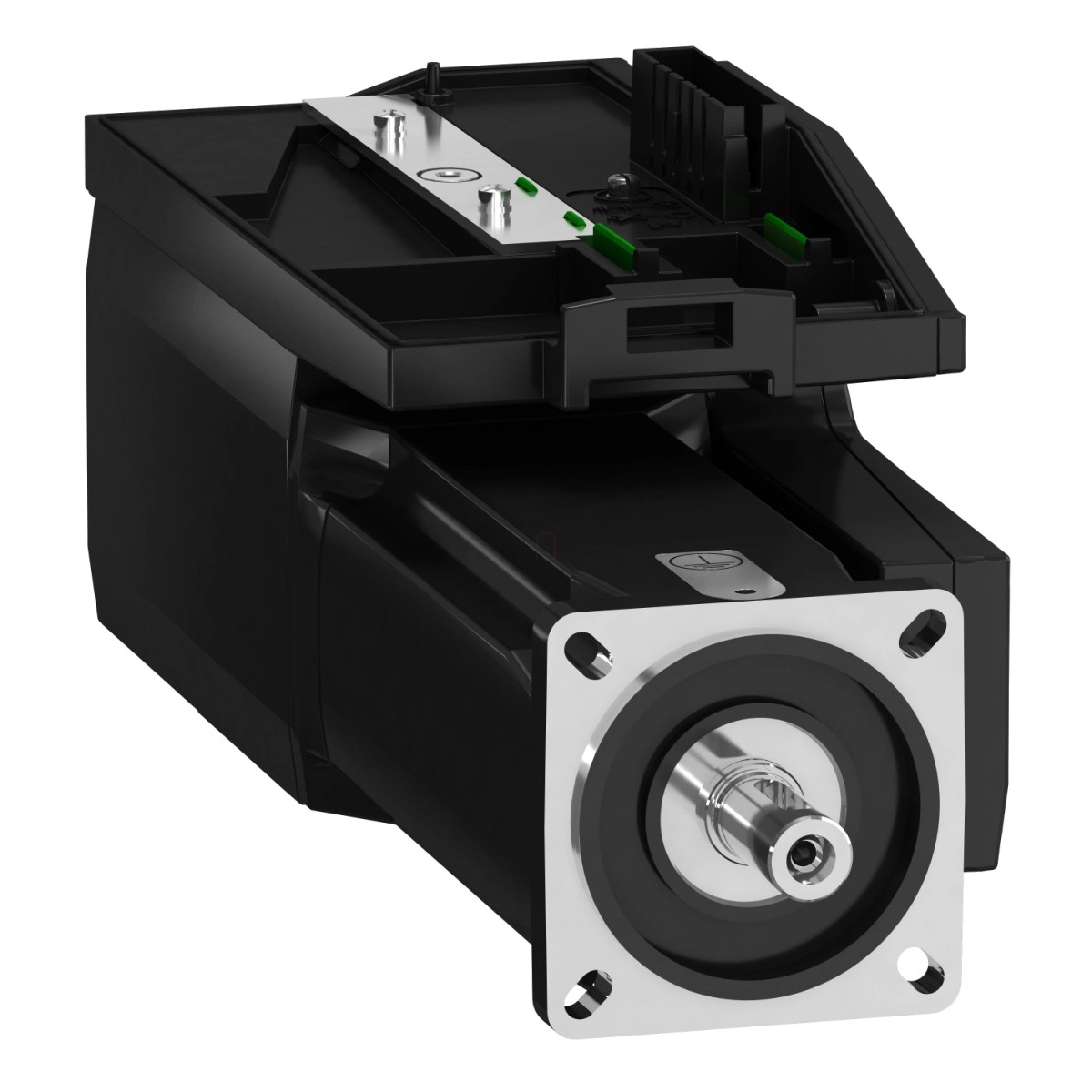

A Schneider Electric BMI0703P17A szervomotor az integrált meghajtási technológia legmodernebb képviselője a Lexium 32i termékcsaládból. Ez a kompakt, 3-fázisú szervomotor beépített teljesítmény fokozattal rendelkezik, ami jelentősen csökkenti a helyigényt és egyszerűsíti a telepítést az automatizálási rendszerekben. A 70 mm-es méretű motor reteszes tengelyvéggel készül, ami precíz nyomatékátvitelt és stabil mechanikai kapcsolatot biztosít.
A BMI0703P17A technikai paraméterei lenyűgözőek: 900 W névleges kimeneti teljesítmény (400 V és 480 V háromfázisú tápellátás mellett), illetve 450 W 208 V háromfázisú tápnál. A motor folyamatos állónyomatéka 3,4 Nm, míg csúcs állónyomatéka eléri a 8,6 Nm-t bármely tápfeszültség esetén. A névleges nyomaték értékek 208 V-nál 2,9 Nm, 400 V-nál 2,7 Nm, 480 V-nál pedig 2,3 Nm. Maximális mechanikai sebessége 8000 rpm, míg névleges sebessége 3300 rpm 400 V-nál, 1600 rpm 208 V-nál és 3900 rpm 480 V-nál. Az integrált hajtás révén a motor közvetlenül csatlakoztatható a háromfázisú 208-480 V-os hálózathoz (50/60 Hz, ±5%).
A BMI0703P17A kiemelkedő pontosságú pozicionálást tesz lehetővé abszolút multiturn SinCos Hiperface visszajelzési rendszerének köszönhetően, amely 32768 pont/fordulat x 4096 fordulat felbontást biztosít. A motor védelmi szintje tengelynél IP54, a ház esetében pedig IP65, így megfelelő védelmet nyújt por és nedvesség ellen. Az eszköz kompatibilis a Lexium 32i CANopen és EtherCAT vezérlőegységekkel, ami rugalmas integrációt tesz lehetővé különböző ipari kommunikációs protokollokhoz. A motor nemzetközi szabvány karimával szerelhető, tengelyátmérője 14 mm, tengelyhossza pedig 30 mm, 5 mm-es reteszélességgel.
A BMI0703P17A egyéb fontos műszaki jellemzői közé tartozik az 1,41 N.m/A nyomatékállandó és 95,39 V/krpm ellenelektromótoros erő állandó (mindkettő 20 °C-on). A motor 10 pólusú, forgórész tehetetlensége 1,67 kg.cm², állórész ellenállása 7,99 Ohm és állórész induktivitása 25,6 mH (20 °C-on). Maximális radiális terhelhetősége fordulatszámfüggő: 1000 rpm-nél 730 N, ami 6000 rpm-nél 400 N-ra csökken. Maximális axiális erő a radiális erő 0,2-szerese. A motor természetes konvekcióval hűthető, külön fékrendszert nem tartalmaz. A készülék teljes hossza 300 mm, 3 motortekerccsel rendelkezik. Ez a szervomotor ideális választás precíziós mozgatást igénylő ipari alkalmazásokhoz, különösen olyan területeken, ahol a helymegtakarítás és az integrált megoldások előnyt jelentenek.
BMI0703P17A műszaki adatok
Általános jellemzők
Termékcsalád kompatibilitás: Lexium 32i
Rövid eszköznév: BMI
Termék vagy komponens típusa: Szervomotor beépített teljesítmény fokozattal
Műszaki specifikációk
Maximális mechanikai sebesség: 8000 rpm
Névleges tápfeszültség: 208...480 V - 15...10 %
Tápfeszültség határértékek: 208...480 V
Hálózati fázisok száma: Háromfázisú
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia határok: 47,5...63 Hz
EMC szűrő: Integrált
Folyamatos kimeneti áram: 2 A 8 kHz-en
Kimeneti áram 3s csúcs: 6 A 400 V-nál 3 mp-ig
Folyamatos állóáram: 2 A
Folyamatos állónyomaték: 3,4 N.m 208...480 V háromfázisú
Csúcs állónyomaték: 8,6 N.m 208 V háromfázisú
8,6 N.m 400 V háromfázisú
8,6 N.m 480 V háromfázisú
Névleges kimeneti teljesítmény: 900 W 400 V háromfázisú
900 W 480 V háromfázisú
450 W 208 V háromfázisú
Névleges nyomaték: 2,9 N.m 208 V háromfázisú
2,7 N.m 400 V háromfázisú
2,3 N.m 480 V háromfázisú
Névleges fordulatszám: 3300 rpm 400 V háromfázisú
1600 rpm 208 V háromfázisú
3900 rpm 480 V háromfázisú
Maximális áram Irms: 12,5 A 400 V háromfázisú
12,5 A 480 V háromfázisú
12,5 A 208 V háromfázisú
Mechanikai jellemzők
Tengelyvég: Reteszes
Második tengely: Második tengelyvég nélkül
Tengelyátmérő: 14 mm
Tengelyhossz: 30 mm
Retesz szélesség: 5 mm
Visszacsatolás típusa: Abszolút multiturn SinCos Hiperface
Sebességmérés felbontása: 32768 pont/fordulat x 4096 fordulat
Tartófék: Nélkül
Rögzítési támogatás: Nemzetközi szabvány karima
Motor karima méret: 70 mm
Elektromos csatlakozás: Nyomtatott áramköri csatlakozó
Teljesítményi jellemzők
Nyomaték állandó: 1,41 N.m/A 20 °C-on
Ellenelektromótoros erő állandó: 95,39 V/krpm 20 °C-on
Motor pólusok száma: 10
Forgórész tehetetlenség: 1,67 kg.cm²
Állórész ellenállás: 7,99 Ohm 20 °C-on
Állórész induktivitás: 25,6 mH 20 °C-on
Állórész elektromos időállandó: 3,2 ms 20 °C-on
Maximális radiális erő Fr: 730 N 1000 rpm-nél
580 N 2000 rpm-nél
510 N 3000 rpm-nél
460 N 4000 rpm-nél
430 N 5000 rpm-nél
400 N 6000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Kompatibilitás
Termék kompatibilitás: Drive control unit LXM32i CANopen
Drive control unit LXM32i EtherCAT
Fizikai jellemzők
Hossz: 300 mm
Motortekercsek száma: 3
Központosító gallér átmérő: 60 mm
Központosító gallér mélység: 2,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 5,5 mm
Rögzítő furatok körátmérője: 75...82 mm
Távolság tengelytől a karimáig: 2,5 mm
Környezeti jellemzők
IP védettségi fokozat: Tengely: IP54
Ház: IP65
