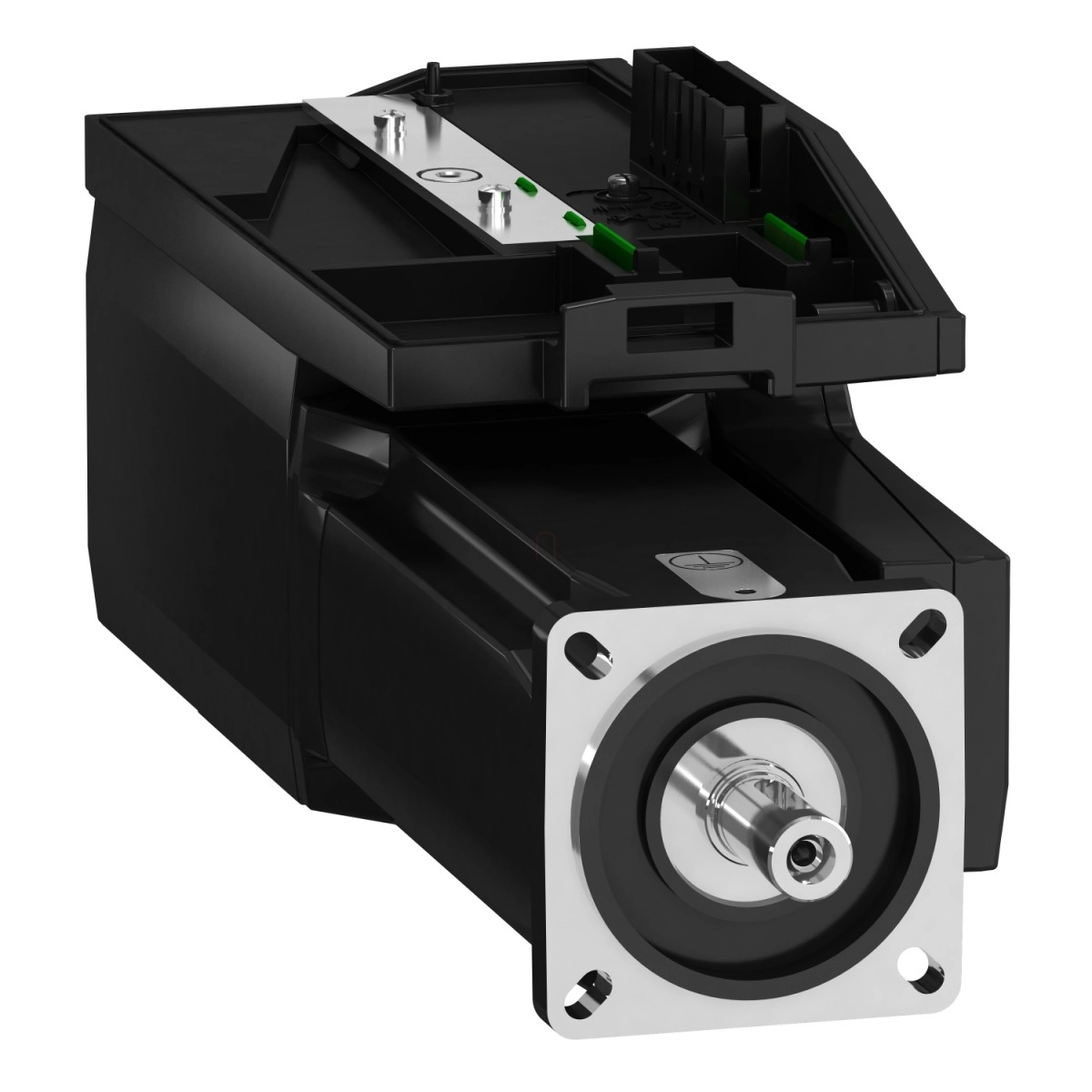

A Schneider Electric BMI0703T06A típusú szervomotor egy integrált megoldást kínál a modern ipari alkalmazások számára. Ez az egyfázisú motor, mely a Lexium 32i termékcsaládba tartozik, egyesíti a motor és a hajtás előnyeit egyetlen kompakt egységben, ami egyszerűsíti a telepítést és csökkenti a helyigényt a gépeken belül.
A BMI0703T06A motor 700 W névleges kimeneti teljesítményt biztosít 230 V-os egyfázisú tápellátás esetén, míg 115 V-on 400 W teljesítményre képes. A motor kiváló nyomaték-sebesség karakterisztikával rendelkezik - 3,4 Nm folyamatos állónyomatékot és 8,6 Nm csúcsnyomatékot képes biztosítani mind 115 V-os, mind 230 V-os tápellátás mellett. A névleges sebesség 230 V mellett 3200 rpm, míg 115 V mellett 1400 rpm. Ez a sokoldalúság lehetővé teszi a motor alkalmazását különböző terhelési feltételek mellett is. A motor természetes konvekcióval hűthető, így nem igényel külön hűtőrendszert, ami tovább egyszerűsíti a telepítését.
A BMI0703T06A szervomotor Absolute single turn SinCos Hiperface visszacsatolást kínál, 32768 pont/fordulat felbontással, ami rendkívül pontos pozicionálást tesz lehetővé. Ez különösen előnyös olyan alkalmazásoknál, ahol a pontos pozícionálás kritikus fontosságú. A motor 14 mm átmérőjű, 30 mm hosszú tengellyel rendelkezik, amely retesz nélküli kivitelű. A motor nem rendelkezik második tengelyvéggel vagy tartófékkel. A motorra 70 mm-es nemzetközi szabványos karima szerelhető, 4 db 5,5 mm-es szerelőfurattal, amelyek 75-82 mm-es osztókörön helyezkednek el. Az IP54-es védettséggel rendelkező tengely és IP65-ös házvédettség biztosítja, hogy a motor megbízhatóan működjön még kihívást jelentő környezetben is.
A BMI0703T06A motor teljes mértékben kompatibilis a Schneider Electric LXM32i CANopen és LXM32i EtherCAT vezérlőegységekkel, lehetővé téve a különböző kommunikációs protokollok használatát a rendszerintegrációhoz. A motor beépített EMC szűrővel rendelkezik, ami biztosítja az elektromágneses kompatibilitást más eszközökkel. A motor 10 pólusú, 1,67 kg/cm² forgórész tehetetlenségi nyomatékkal, ami jó dinamikus tulajdonságokat biztosít. A motor elektromos paraméterei közé tartozik a 0,81 Nm/A nyomatékkonstans és az 54,44 V/krpm ellenelektromos erőkonstans 20°C-on, valamint a 2,58 Ohm állórész ellenállás és a 2,28 mH állórész induktivitás. A radiális terhelhetősége fordulatszámtól függően 400-730 N között változik, míg a maximális axiális erő a radiális erő 0,2-szerese lehet. A teljesítménygörbék alapján a motor 230 V-on akár 2314 W csúcsteljesítményt is képes elérni 2800 rpm-nél és 7,89 Nm nyomatéknál, miközben a folyamatos teljesítmény 738 W 3600 rpm-nél és 1,96 Nm nyomatéknál.
Schneider Electric Lexium 32i - BMI0703T06A -32i integrált hajtásos szervomotor, 70 mm, 700 W, 3,4 Nm, IP54, 1f, retesz nélkül műszaki adatok
Fő jellemzők
Termékcsalád kompatibilitás: Lexium 32i
Rövid eszköznév: BMI
Termék vagy komponens típus: Szervomotor integrált teljesítményfokozattal
Kiegészítő jellemzők
Maximális mechanikai fordulatszám: 8000 rpm
Névleges tápfeszültség: 115...230 V - 15...10 %
Tápfeszültség határértékek: 100...240 V
Hálózati fázisok száma: Egyfázisú
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia határértékek: 47.5...63 Hz
EMC szűrő: Integrált
Folyamatos kimeneti áram: 3.5 A 8 kHz-en
Kimeneti áram, 3s csúcs: 10.5 A 230 V-on 3 másodpercig
Folyamatos állóáram: 3.5 A
Folyamatos állónyomaték: 3.4 N.m 115...230 V egyfázisú esetén
Csúcs állónyomaték: 8.6 N.m 115 V egyfázisú esetén, 8.6 N.m 230 V egyfázisú esetén
Névleges kimeneti teljesítmény: 700 W 230 V egyfázisú esetén, 400 W 115 V egyfázisú esetén
Névleges nyomaték: 2.9 N.m 115 V egyfázisú esetén, 2.2 N.m 230 V egyfázisú esetén
Névleges fordulatszám: 3200 rpm 230 V egyfázisú esetén, 1400 rpm 115 V egyfázisú esetén
Maximális áram Irms: 17.8 A 115 V egyfázisú esetén, 17.8 A 230 V egyfázisú esetén
Termék kompatibilitás: LXM32i CANopen meghajtóvezérlő, LXM32i EtherCAT meghajtóvezérlő
Tengelyvég: Retesz nélküli
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 14 mm
Tengely hosszúság: 30 mm
Visszacsatolás típus: Abszolút egy fordulatos SinCos Hiperface
Sebesség visszacsatolás felbontás: 32768 pont/fordulat
Tartófék: Nincs
Rögzítő támasz: Nemzetközi szabványos karima
Motor karima méret: 70 mm
Elektromos csatlakozás: Nyomtatott áramköri csatlakozó
Nyomaték állandó: 0.81 N.m/A 20 °C-on
Ellenelektromos erő állandó: 54.44 V/krpm 20 °C-on
Motor pólusok száma: 10
Forgórész tehetetlenségi nyomaték: 1.67 kg.cm²
Állórész ellenállás: 2.58 Ohm 20 °C-on
Állórész induktivitás: 2.28 mH 20 °C-on
Állórész elektromos időállandó: 0.88 ms 20 °C-on
Maximális radiális erő
Fr: 730 N 1000 rpm-nél
Fr: 580 N 2000 rpm-nél
Fr: 510 N 3000 rpm-nél
Fr: 460 N 4000 rpm-nél
Fr: 430 N 5000 rpm-nél
Fr: 400 N 6000 rpm-nél
Maximális axiális erő Fa: 0.2 x Fr
Hűtés típusa: Természetes konvekció
Hosszúság: 300 mm
Motorelem számok: 3
Központosító gallér átmérő: 60 mm
Központosító gallér mélység: 2.5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 5.5 mm
Rögzítőfuratok körátmérője: 75...82 mm
Tengely váll-karima távolság: 2.5 mm
Környezet
IP védettségi fokozat: Tengely: IP54, Ház: IP65
