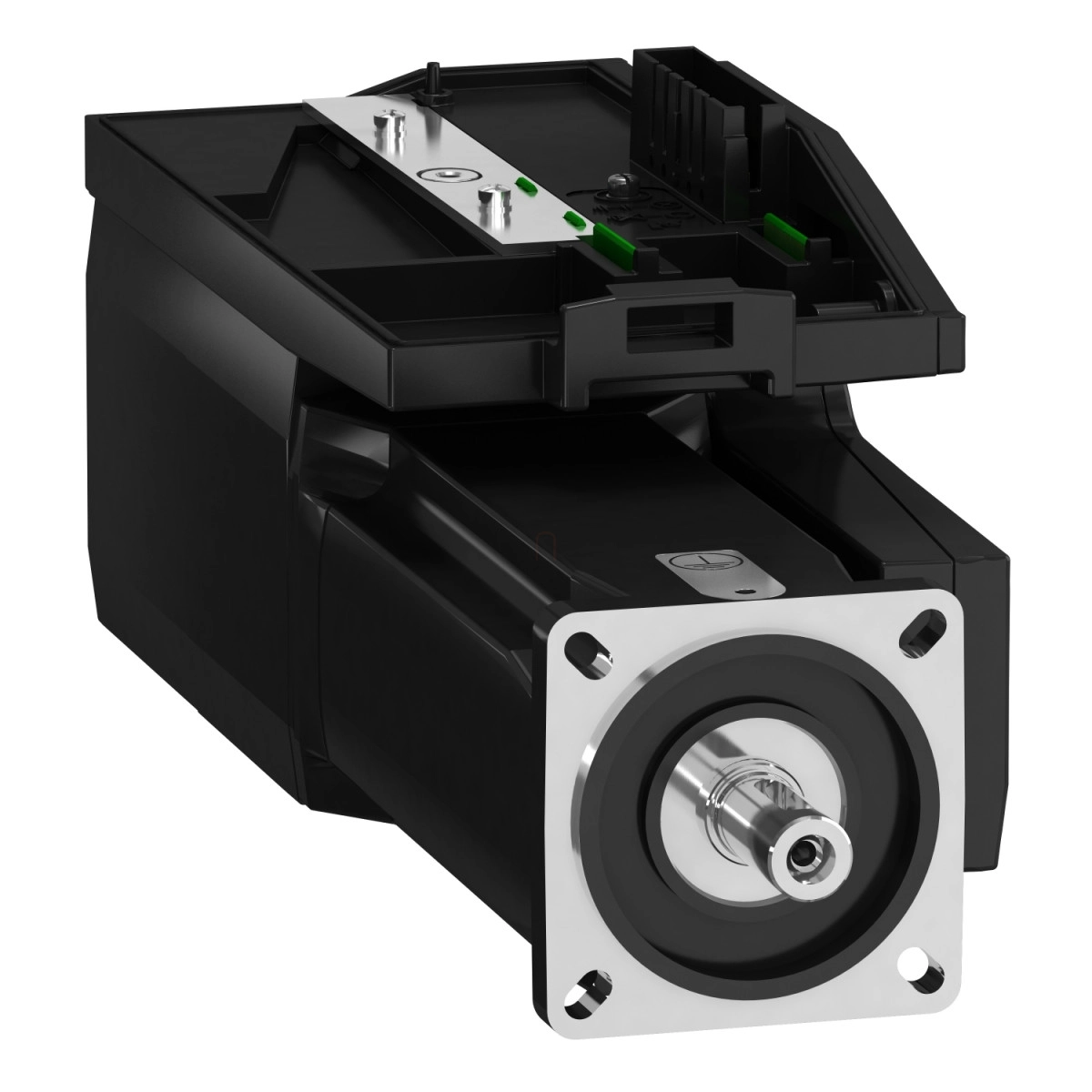

A Schneider Electric BMI0703T17F típusú szervomotor a Lexium 32i sorozat része, amely kiváló teljesítményt és precíz vezérelhetőséget biztosít ipari alkalmazásokban. Ez a kompakt kialakítású, egyfázisú szervomotor integrált teljesítményfokozattal rendelkezik, ami jelentősen egyszerűsíti a rendszer kiépítését és telepítését.
A BMI0703T17F modell egy multiturn, keyes tengelyvégű szervomotor beépített fékkel, amely kiváló pozicionálási pontosságot biztosít az abszolút multiturn SinCos Hiperface visszacsatolási rendszerének köszönhetően. A visszacsatolás felbontása rendkívül magas: 32768 pont/fordulat × 4096 fordulat, így ez a motor ideális olyan alkalmazásokhoz, ahol precíz pozícionálás szükséges. A motor IP54-es védelemmel rendelkezik a tengelynél, míg a ház IP65-ös védettségű, így megfelelő védelmet nyújt por és nedvesség ellen ipari környezetben.
A motor teljesítményadatait tekintve 700 W névleges kimeneti teljesítménnyel rendelkezik 230 V-os egyfázisú táplálás mellett, illetve 400 W-tal 115 V-on. A folyamatos nyugalmi nyomatéka 3,4 Nm 115-230 V egyfázisú táplálás esetén, míg a csúcs nyugalmi nyomaték 8,6 Nm lehet mindkét tápfeszültség mellett. A névleges fordulatszám 3200 fordulat/perc 230 V-nál, illetve 1400 fordulat/perc 115 V-nál. A motor maximális mechanikai fordulatszáma 8000 rpm. A maximális csúcsáram 3 másodpercig 10,5 A lehet 230 V mellett, míg a folyamatos kimeneti áram 3,5 A 8 kHz mellett. Az integrált EMC szűrő további előnyt jelent a telepítés során, csökkentve a külső komponensek szükségességét.
A BMI0703T17F mechanikai jellemzőit tekintve 14 mm átmérőjű, 30 mm hosszú, 5 mm szélességű reteszhoronnyal ellátott tengelyvéggel rendelkezik. A motor karimájának mérete 70 mm, és nemzetközi szabvány szerinti rögzítési lehetőséggel rendelkezik. A tartófék nyomatéka 3 Nm, a fék behúzási teljesítménye 5 W. A motor hossza 339 mm, centrálóperem átmérője 60 mm, 2,5 mm mélységgel. A motoron 4 db 5,5 mm átmérőjű rögzítőfurat található, 75-82 mm-es osztókörön. A motor természetes konvekcióval hűl. A BMI0703T17F szervomotor kompatibilis a Lexium 32i CANopen és Lexium 32i EtherCAT meghajtóvezérlő egységekkel, így rugalmas integrációt biztosít különböző ipari vezérlőrendszerekbe.
Schneider Electric Lexium 32i - BMI0703T17F -32i integrált hajtásos szervomotor műszaki adatok
Főbb jellemzők
Termékcsalád: Lexium 32i
Eszköz rövid neve: BMI
Termék típusa: Szervomotor integrált teljesítményfokozattal
Műszaki adatok
Maximális mechanikai fordulatszám: 8000 rpm
Névleges tápfeszültség: 115...230 V - 15...10 %
Tápfeszültség határok: 100…240 V
Hálózati fázisok száma: Egyfázisú
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia határok: 47.5…63 Hz
EMC szűrő: Integrált
Folyamatos kimeneti áram: 3,5 A 8 kHz-nél
Kimeneti csúcsáram 3 mp-ig: 10,5 A 230 V-nál 3 mp-ig
Folyamatos nyugalmi áram: 3,5 A
Folyamatos nyugalmi nyomaték: 3,4 Nm 115...230 V egyfázisú esetén
Csúcs nyugalmi nyomaték: 8,6 Nm 115 V egyfázisú esetén / 8,6 Nm 230 V egyfázisú esetén
Névleges kimeneti teljesítmény: 700 W 230 V egyfázisú esetén / 400 W 115 V egyfázisú esetén
Névleges nyomaték: 2,9 Nm 115 V egyfázisú esetén / 2,2 Nm 230 V egyfázisú esetén
Névleges fordulatszám: 3200 rpm 230 V egyfázisú esetén / 1400 rpm 115 V egyfázisú esetén
Maximális áram Irms: 17,8 A 115 V egyfázisú esetén / 17,8 A 230 V egyfázisú esetén
Kompatibilitás
Termék kompatibilitás: LXM32i CANopen meghajtóvezérlő egység / LXM32i EtherCAT meghajtóvezérlő egység
Mechanikai jellemzők
Tengelyvég: Reteszes
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 14 mm
Tengely hossza: 30 mm
Retesz szélesség: 5 mm
Visszacsatolás típusa: Abszolút multiturn SinCos Hiperface
Sebesség visszacsatolás felbontás: 32768 pont/fordulat x 4096 fordulat
Tartófék: Van
Tartófék nyomaték: 3 Nm
Rögzítési mód: Nemzetközi szabvány szerinti karima
Motor karima méret: 70 mm
Elektromos csatlakozás: Nyomtatott áramköri csatlakozó
Nyomaték állandó: 0,81 Nm/A 20 °C-on
Ellenelektromos erő állandó: 54,44 V/krpm 20 °C-on
Motor pólusok száma: 10
Rotor tehetetlenségi nyomaték: 1,78 kg.cm²
Állórész ellenállás: 2,58 Ohm 20 °C-on
Állórész induktivitás: 2,28 mH 20 °C-on
Állórész villamos időállandó: 0,88 ms 20 °C-on
Környezeti jellemzők
IP védettségi fokozat: Tengely: IP54 / Ház: IP65
Hűtés típusa: Természetes konvekció
Méretek
Hossz: 339 mm
Motor statorok száma: 3
Centrálóperem átmérő: 60 mm
Centrálóperem mélység: 2,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérő: 5,5 mm
Rögzítőfuratok osztókör átmérő: 75...82 mm
Tengely váll-karima távolság: 2,5 mm
