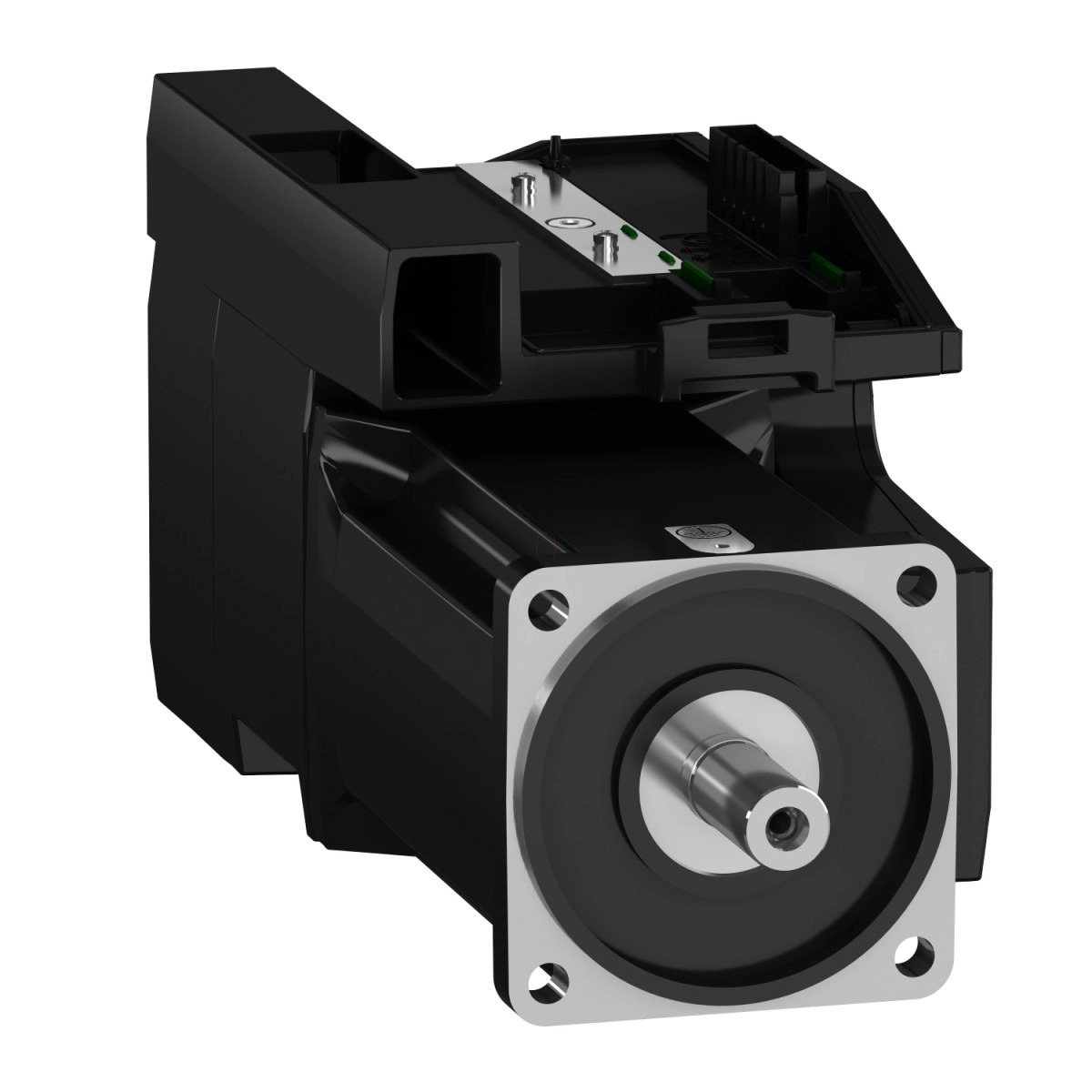

A Schneider Electric BMI1002P06A egy nagyteljesítményű, integrált hajtásos szervomotor, amely a Lexium 32i termékcsaládba tartozik. Ez a korszerű szervomotor egyesíti a motor és a hajtás funkcióit egyetlen kompakt egységben, jelentősen csökkentve ezzel a kábelezési igényt és az üzembe helyezési időt az automatizálási rendszerekben.
A BMI1002P06A motor kiváló teljesítményt nyújt különböző feszültségszinteken. 208 V háromfázisú tápellátás mellett 1000 W névleges kimeneti teljesítményt, 5,4 Nm névleges nyomatékot és 1900 rpm névleges fordulatszámot biztosít. 400 V-os rendszereken 1900 W névleges teljesítményt, 5,1 Nm nyomatékot és 3800 rpm fordulatszámot érhetsz el. 480 V-os tápellátásnál pedig 1900 W névleges teljesítmény mellett 4,1 Nm nyomatékot és 4700 rpm fordulatszámot biztosít. A motor maximális mechanikai sebessége 6000 rpm, ami rendkívül dinamikus alkalmazásokat tesz lehetővé. A csúcsnyomaték mindhárom feszültségtartományban eléri a 14 Nm-t, ami kiváló gyorsulást és terhelhetőséget jelent. A berendezés 208-480 V közötti háromfázisú hálózati feszültségtartományban használható, -15% és +10% tűréssel.
A motor pozíció-visszacsatolásáról nagy pontosságú, egyfordulatú abszolút SinCos Hiperface jeladó gondoskodik, amely 32768 pont/fordulat felbontást biztosít. Ez különösen pontos pozicionálást tesz lehetővé, ami kritikus lehet precíziós gyártási és szerelési folyamatokban. A motor 10 pólusú kialakítással rendelkezik, a forgórész tehetetlensége 6,28 kg·cm². A nyomaték állandó értéke 1,28 N·m/A 20 °C-on, míg a visszaindukált feszültség állandója 84,52 V/krpm ugyanezen a hőmérsékleten.
A BMI1002P06A szervomotor IP54 védelemmel rendelkezik a tengelynél, míg a ház IP65 védettségi szinttel van ellátva, így kiváló védettséget biztosít a por és nedvesség ellen. A motor természetes konvekcióval hűl, nem igényel kényszerhűtést. Mechanikai szempontból nemzetközi szabványú peremmel szerelhető, a motor peremének mérete 100 mm. A tengelyvég típusa menetelés nélküli, a tengelyátmérő 19 mm, a tengely hossza pedig 40 mm. A központosító gallér átmérője 95 mm, mélysége 3,5 mm. A rögzítő furatok száma 4, átmérőjük 9 mm, és 115 mm-es körön helyezkednek el.
A BMI1002P06A kompatibilis a Schneider Electric LXM32i CANopen és LXM32i EtherCAT hajtásvezérlő egységekkel, így könnyen integrálható különböző hálózati protokollokat használó automatizálási rendszerekbe. Az integrált EMC szűrő tovább növeli a megbízhatóságot és csökkenti az elektromágneses interferenciát a rendszerben. A szervomotor teljes hossza 273 mm, és 2 motorstackkel rendelkezik, ami optimális teljesítmény/méret arányt biztosít.
Schneider Electric Lexium 32i - BMI1002P06A -32i integrált hajtásos szervomotor, 100 mm, 1900 W, 6 Nm, IP54, 3f, retesz nélkül műszaki adatok
Általános jellemzők
Termékcsalád kompatibilitás: Lexium 32i
Eszköz rövid neve: BMI
Termék vagy komponens típusa: Szervomotor teljesítményfokozattal
Műszaki paraméterek
Maximális mechanikai sebesség: 6000 rpm
Névleges tápfeszültség: 208...480 V - 15...10 %
Tápfeszültség határértékek: 208…480 V
Hálózati fázisok száma: Három fázis
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia határok: 47.5…63 Hz
EMC szűrő: Integrált
Folyamatos kimeneti áram: 4 A 8 kHz-en
Kimeneti áram 3s csúcs: 12 A 400 V-on 3 másodpercig
Folyamatos állóhelyzeti áram: 4 A
Folyamatos állóhelyzeti nyomaték: 6 N.m 208...480 V háromfázisú esetén
Csúcs állóhelyzeti nyomaték: 14 N.m 208 V háromfázisú esetén, 14 N.m 400 V háromfázisú esetén, 14 N.m 480 V háromfázisú esetén
Teljesítmény jellemzők
Névleges kimeneti teljesítmény: 1000 W 208 V háromfázisú esetén, 1900 W 400 V háromfázisú esetén, 1900 W 480 V háromfázisú esetén
Névleges nyomaték: 5.1 N.m 400 V háromfázisú esetén, 5.4 N.m 208 V háromfázisú esetén, 4.1 N.m 480 V háromfázisú esetén
Névleges sebesség: 1900 rpm 208 V háromfázisú esetén, 3800 rpm 400 V háromfázisú esetén, 4700 rpm 480 V háromfázisú esetén
Maximális áram Irms: 17.5 A 208 V háromfázisú esetén, 17.5 A 400 V háromfázisú esetén, 17.5 A 480 V háromfázisú esetén
Kompatibilitás és csatlakoztatás
Termék kompatibilitás: LXM32i CANopen meghajtóvezérlő egység, LXM32i EtherCAT meghajtóvezérlő egység
Visszacsatolás típusa: Abszolút egyfordulatú SinCos Hiperface
Sebesség visszacsatolás felbontása: 32768 pont/fordulat
Tartófék: Nélkül
Elektromos csatlakozás: Nyomtatott áramköri lap csatlakozó
Mechanikai jellemzők
Tengelyvég: Menetelés nélküli
Másodlagos tengely: Második tengelyvég nélkül
Tengelyátmérő: 19 mm
Tengely hossza: 40 mm
Rögzítési támasz: Nemzetközi szabvány perem
Motor perem mérete: 100 mm
Hosszúság: 273 mm
Motor stackek száma: 2
Környezeti jellemzők
IP védelmi fokozat: Tengely: IP54, Ház: IP65
Hűtés típusa: Természetes konvekció
