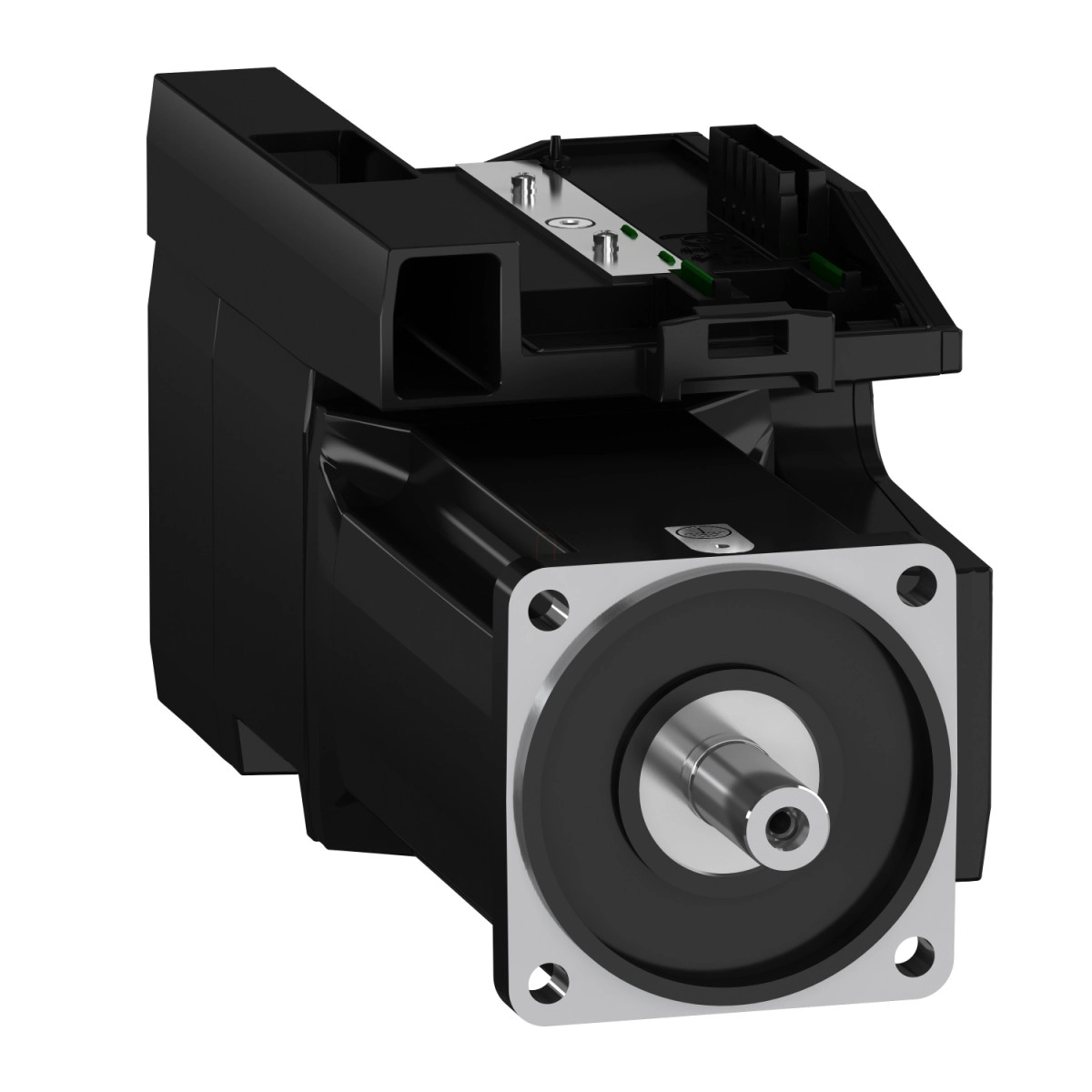

A Schneider Electric BMI1002P06F egy prémium kategóriás 3 fázisú szervomotor beépített teljesítményfokozattal, amely a Lexium 32i termékcsalád tagja. Ez a kompakt kialakítású, magas teljesítményű egység ideális választás precíziós vezérlést igénylő ipari alkalmazásokhoz, ahol a pontosság és a megbízhatóság alapvető fontosságú.
A BMI1002P06F típusú szervomotor kiemelkedő teljesítményt nyújt széles feszültségtartományban. A motor 208V-480V háromfázisú tápfeszültséggel működtethető, így rugalmasan alkalmazható különböző ipari környezetekben. Folyamatos nyomatéka 6 N.m, míg csúcsnyomatéka akár 14 N.m is lehet, amely kiváló dinamikus tulajdonságokat biztosít gyors pozicionálási feladatokhoz. A motor névleges kimenő teljesítménye 400V-on és 480V-on egyaránt 1900W, míg 208V-on 1000W. A maximális mechanikai fordulatszám 6000 rpm, így rendkívül széles sebességtartományban használható.
Ez a szervomotor integrált EMC szűrővel és fékkel rendelkezik, ami jelentősen megkönnyíti a telepítést és csökkenti a külső komponensek szükségességét. A 32768 pontos/fordulat felbontású abszolút egyforgós SinCos Hiperface visszacsatolás kivételes pontosságot biztosít a pozicionálási feladatokhoz. A tartófék 5,5 N.m tartónyomatékot biztosít, ami kiváló biztonságot nyújt függőleges alkalmazásoknál is. A motor IP54-es védettségű tengellyel és IP65-ös védettségű házzal rendelkezik, így megfelelő védelmet nyújt por és nedvesség ellen.
Műszaki szempontból a BMI1002P06F számos kiemelkedő paraméterrel büszkélkedhet. A motorállandó 1,28 N.m/A 20°C-on, míg a visszaindukált feszültség állandója 84,52 V/krpm szintén 20°C-on. A motor 10 pólussal rendelkezik, rotorja tehetetlenségi nyomatéka 6,77 kg.cm². A sztátor ellenállása 2,347 Ohm, az induktivitás pedig 9,79 mH 20°C-on. A maximális radiális erő (Fr) fordulatszámtól függően 580-990 N között változik, míg a maximális axiális erő az Fr 0,2-szerese. A fék behúzási teljesítménye mindössze 8W.
A BMI1002P06F mechanikai kialakítása nemzetközi szabvány peremmel történik, a motorperem mérete 100 mm. A tengely vége megmunkálatlan, átmérője 19 mm, hossza pedig 40 mm. Központosító gallér átmérője 95 mm, mélysége 3,5 mm. A rögzítőfuratok száma 4, átmérőjük 9 mm, a furatkör átmérője pedig 115 mm. A motort nyomtatott áramköri csatlakozóval lehet elektromosan csatlakoztatni, természetes konvekciós hűtéssel rendelkezik, teljes hossza 282 mm.
A BMI1002P06F szervomotor kompatibilis a Lexium 32i CANopen és Lexium 32i EtherCAT hajtásvezérlő egységekkel, így könnyen integrálható a modern ipari kommunikációs hálózatokba. A motor teljesítmény-sebesség görbéi különböző tápfeszültségek mellett optimális működést biztosítanak. 208V-os tápfeszültségnél a maximális csúcsteljesítmény 2499W 1740 rpm-nél, 400V-nál 5090W 3600 rpm-nél, míg 480V-nál 6117W 4380 rpm-nél érhető el. Ez a sokoldalúság lehetővé teszi a felhasználó számára, hogy mindig az adott alkalmazáshoz legoptimálisabb működési pontot válassza.
Schneider Electric Lexium 32i - BMI1002P06F -32i integrált hajtásos szervomotor műszaki adatok
Általános jellemzők
Termékcsalád: Lexium 32i
Eszköz rövid neve: BMI
Termék vagy alkatrész típusa: Szervomotor beépített teljesítményfokozattal
Maximális mechanikai fordulatszám: 6000 rpm
Villamos paraméterek
Névleges tápfeszültség: 208...480 V - 15...10 %
Tápfeszültség határok: 208…480 V
Hálózati fázisok száma: Háromfázisú
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia határok: 47.5…63 Hz
EMC szűrő: Integrált
Folyamatos kimeneti áram: 4 A 8 kHz-nél
Kimeneti csúcsáram 3s: 12 A 400 V-nál 3 másodpercig
Folyamatos álló áram: 4 A
Folyamatos álló nyomaték: 6 N.m 208...480 V háromfázisú hálózaton
Csúcs álló nyomaték: 14 N.m 208 V háromfázisú
14 N.m 400 V háromfázisú
14 N.m 480 V háromfázisú
Teljesítmény jellemzők
Névleges kimeneti teljesítmény: 1000 W 208 V háromfázisú
1900 W 400 V háromfázisú
1900 W 480 V háromfázisú
Névleges nyomaték: 5.1 N.m 400 V háromfázisú
5.4 N.m 208 V háromfázisú
4.1 N.m 480 V háromfázisú
Névleges fordulatszám: 1900 rpm 208 V háromfázisú
3800 rpm 400 V háromfázisú
4700 rpm 480 V háromfázisú
Maximális áramerősség Irms: 17.5 A 208 V, háromfázisú
17.5 A 400 V, háromfázisú
17.5 A 480 V, háromfázisú
Kompatibilitás és mechanikai jellemzők
Termék kompatibilitás: Hajtásvezérlő egység LXM32i CANopen
Hajtásvezérlő egység LXM32i EtherCAT
Visszacsatolás típusa: Abszolút egyforgós SinCos Hiperface
Sebesség visszacsatolás felbontás: 32768 pont/fordulat
Tartófék: Van
Tartó nyomaték: 5.5 N.m tartófék
Tengelyvég: Megmunkálatlan
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 19 mm
Tengely hossza: 40 mm
Motor elektromos jellemzők
Nyomatékállandó: 1.28 N.m/A 20 °C-on
Visszaindukált feszültség állandó: 84.52 V/krpm 20 °C-on
Motor pólusok száma: 10
Rotor tehetetlenségi nyomatéka: 6.77 kg.cm²
Sztátor ellenállás: 2.347 Ohm 20 °C-on
Sztátor induktivitás: 9.79 mH 20 °C-on
Sztátor villamos időállandó: 4.17 ms 20 °C-on
Mechanikai és környezeti jellemzők
Maximális radiális erő Fr: 990 N 1000 rpm-nél
790 N 2000 rpm-nél
690 N 3000 rpm-nél
620 N 4000 rpm-nél
580 N 5000 rpm-nél
Maximális axiális erő Fa: 0.2 x Fr
Fék behúzási teljesítmény: 8 W
Hűtés típusa: Természetes konvekció
Hossz: 282 mm
IP védettségi fok: Tengely: IP54
Ház: IP65
