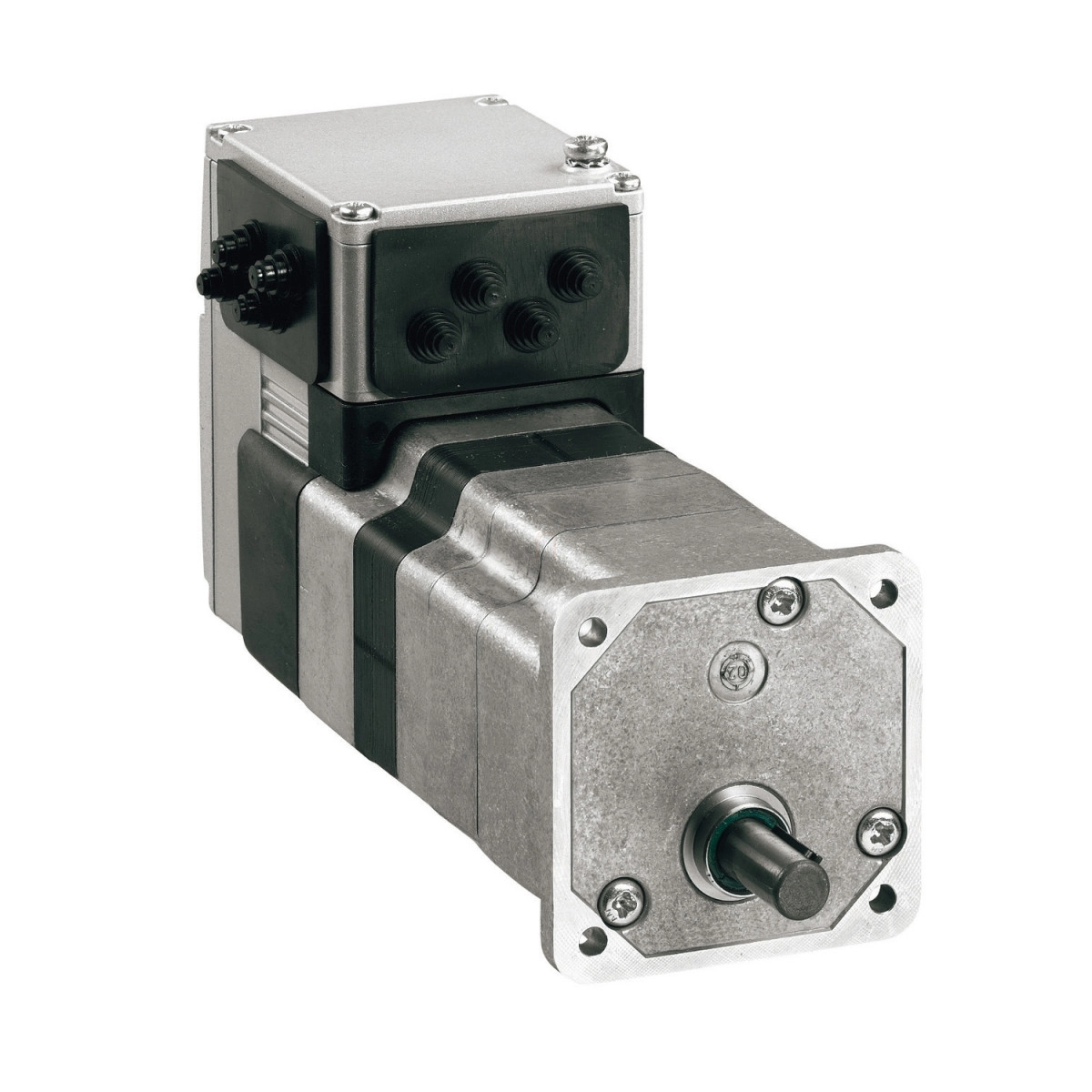

Schneider Electric Lexium ILE - ILE2E662PC1A0 - integrált hajtásos szervomotor, kefe nélküli DC motorral, 66 mm, EtherCAT, 24…48 V
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A termék 24-48 V DC tápfeszültség-tartományban működik, és integrált EtherCAT kommunikációs interfésszel van ellátva, amely lehetővé teszi a gyors és precíz vezérlést ipari hálózati környezetben. A 140 mm hosszú motor hajtóműház nélküli kivitelben készül, 1:1 áttételi aránnyal, így közvetlen hajtásra optimális. A motor teljesítményét jól jellemzi, hogy 24 V-on 3100 rpm, míg 48 V-on akár 5000 rpm névleges fordulatszám elérésére képes, miközben 0,5 Nm névleges nyomatékot biztosít mindkét feszültségszinten. Csúcsteljesítményben a pillanatnyi állónyomaték elérheti a 0,8 Nm-t is, amely sokoldalú alkalmazhatóságot biztosít.
A Lexium ILE motor 6 pólusú kialakítással és közepes fordulatszámra és nyomatékra optimalizált tekercseléssel készül. A beépített BLDC enkóder 12 pont/fordulat felbontást kínál, +/- 0,5° pontossággal, ami precíz pozicionálást tesz lehetővé. A motor csatlakoztatása ipari csatlakozókon keresztül történik, és akár 4 jelbemenet/kimenet is konfigurálható igény szerint. Biztonságtechnikai szempontból fontos, hogy a motor rendelkezik Safe Torque Off (STO) funkcióval, ami megfelel a modern gépbiztonsági követelményeknek. Az IP54 védettség (a tengelytömítés kivételével, amely IP41) biztosítja a motor védelmét a por és a fröccsenő víz ellen, így változatos környezetben is megbízhatóan működik.
A termék műszaki paraméterei figyelemre méltóak: a motor 140 mm hosszú, 8 mm átmérőjű, 25 mm hosszúságú tengellyel rendelkezik. A perem átmérője 66 mm, a központosító gallér átmérője 40 mm (2 mm mélységgel). A szerelést 4 db 4,4 mm átmérőjű furat segíti, amelyek 73,54 mm-es körön helyezkednek el. A motor rotorjának tehetetlenségi nyomatéka 0,34 kg·cm², ami gyors indítást és megállást tesz lehetővé. A maximális radiális terhelés 80 N, míg az axiális terhelés nyomó és húzó irányban egyaránt 30 N lehet. A motor üzemi hőmérsékleti tartománya 0-40 °C teljesítménycsökkentés nélkül, 40-55 °C között pedig 2% teljesítménycsökkentés/°C mellett használható. A Schneider Electric ILE2E662PC1A0 szervomotor rendkívül megbízható, amit a 20 000 órás csapágy élettartam is jól mutat. A termék megfelel a vonatkozó nemzetközi szabványoknak, és rendelkezik többek között CE, UL és TÜV tanúsítványokkal.
Schneider Electric Lexium ILE - ILE2E662PC1A0 -integrált hajtásos szervomotor, kefe nélküli DC motorral, 66 mm, EtherCAT, 24…48 V műszaki adatok
Fő jellemzők
Termékcsalád: Lexium integrated drive
Terméktípus: Motion integrated drive
Rövidnév: ILE
Motortípus: Kefe nélküli DC motor
Motorpólusok száma: 6
Hálózat fázisszáma: Egyfázisú
Névleges tápfeszültség: 24 V / 48 V
Hálózat típusa: DC
Kommunikációs interfész: EtherCAT, integrált
Hosszúság: 140 mm
Tekercs típusa: Közepes forgási sebesség és közepes nyomaték
Elektromos csatlakozás: Ipari csatlakozó
Tartófék: Nélkül
Hajtómű típusa: Nélkül
Áttételi arány: 1:1
Névleges fordulatszám: 3100 rpm 24 V-nál, 5000 rpm 48 V-nál
Névleges nyomaték: 0,5 N.m 24 V-nál, 0,5 N.m 48 V-nál
Kiegészítő adatok
Átviteli sebesség: 100 Mbit/s
Rögzítés: Perem
Motor perem mérete: 66 mm
Motor lemezek száma: 2
Központosító gallér átmérője: 40 mm
Központosító gallér mélysége: 2 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 4,4 mm
Rögzítő furatok köre: 73,54 mm
Visszacsatolás típusa: BLDC enkóder
Tengely vég: Menetelés nélküli
Második tengely: Nincs második tengelyvég
Tengely átmérő: 8 mm
Tengely hossz: 25 mm
Tápfeszültség határok: 18...55,2 V
Áramfelvétel: 7000 mA csúcs, 5500 mA folyamatos maximum
Biztosíték méret: 16 A
Üzembehelyezési interfész: RS485 Modbus TCP (9,6, 19,2 és 38,4 kbaud)
Bemenet/kimenet típusa: 4 jel (mindegyik használható bemenetként vagy kimenetként)
Védelem típusa: Kimenet rövidzárlat, Biztonságos nyomaték kikapcsolás, Kimenet túlterhelés
Maximum tápáram: 0,1 A (teljesítményfokozat letiltva), 7 A 48 V-nál, 9,5 A 24 V-nál
Névleges kimeneti teljesítmény: 162 W 24 V-nál, 262 W 48 V-nál
Csúcs álló nyomaték: 0,8 N.m 24 V-nál, 0,8 N.m 48 V-nál
Folyamatos álló nyomaték: 0,54 N.m
Detent nyomaték: 0,106 N.m
Sebesség visszacsatolás felbontása: 12 pont/fordulat
Pontosság: +/- 0,5°
Rotor tehetetlensége: 0,34 kg.cm²
Maximális mechanikai fordulatszám: 5000 rpm / 7000 rpm
Maximális radiális erő Fr: 80 N
Maximális axiális erő Fa: 30 N (nyomóerő), 30 N (húzóerő)
Élettartam: 20000 óra csapágy
Jelölés: CE
Hűtés típusa: Természetes konvekció
Környezeti jellemzők
Szabványok: IEC 61800-3, Ed 2, EN 61800-3:2001, IEC 50347, EN 61800-3 : 2001-02, IEC 60072-1, IEC 61800-3, IEC 50178
Terméktanúsítványok: cUL, UL, TÜV
Üzemi környezeti hőmérséklet: 40...55 °C (2 % teljesítménycsökkentés/°C), 0...40 °C (csökkentés nélkül)
Megengedett környezeti hőmérséklet az eszköz körül: 105 °C teljesítményerősítő, 110 °C motor
Tárolási hőmérséklet: -25...70 °C
Üzemi magasság: <= 1000 m teljesítménycsökkentés nélkül
Relatív páratartalom: 15...85 % kondenzáció nélkül
Rezgésállóság: 20 m/s² (f= 10...500 Hz) 10 ciklus
Ütésállóság: 150 m/s² 1000 ütés
IP védettség: IP41 tengelytömítés (IEC 60034-5 szerint), IP54 teljes kivéve tengelytömítés (IEC 60034-5 szerint)
