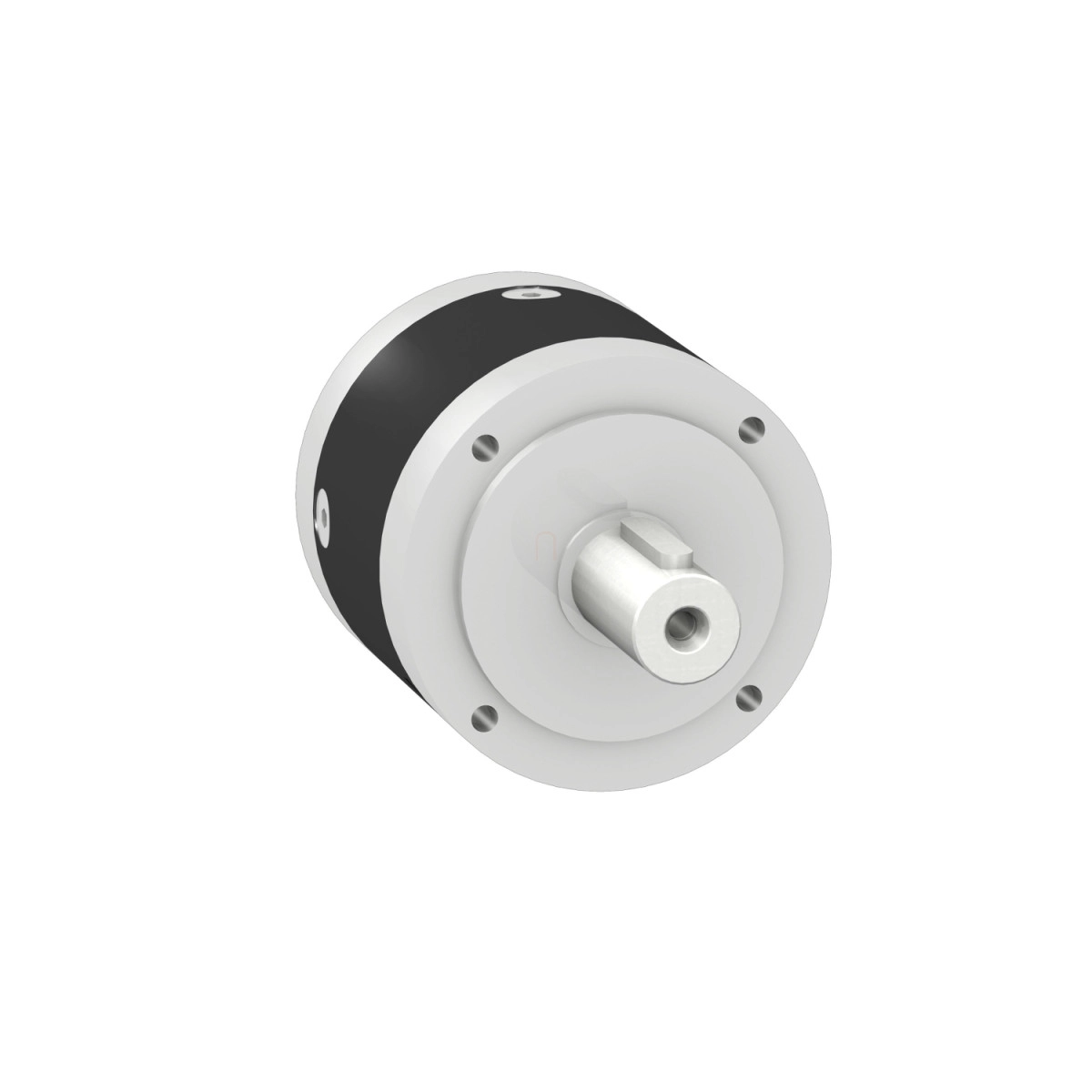

Schneider Electric Lexium SD3 - GBX080008K - hajtómű, 80 mm, 8:1, szervomotorhoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A GBX080008K hajtómű 8:1 áttételi aránnyal rendelkezik, ami optimális egyensúlyt biztosít a sebesség és a nyomaték között. A maximum 7 ívperc torzionális holtjáték rendkívül pontos pozicionálást tesz lehetővé, míg a 6 N.m/ívperc torzionális merevség kiváló stabilitást biztosít még nagy terhelés mellett is. A hajtómű folyamatos kimeneti nyomatéka 50 N.m 100 fordulat/perc mellett 30°C-on, maximális kimeneti nyomatéka pedig elérheti a 80 N.m-t ugyanilyen körülmények között. A 97%-os hatásfokának köszönhetően minimalizálja az energiaveszteséget, ami hosszú távú gazdaságos működést biztosít.
A Lexium GBX080008K sokoldalú kompatibilitást kínál, hiszen számos Schneider Electric szervomotorral használható, beleértve a Lexium SD3, 62, 32i, 32, 62 ILM, 52, 28 és ILS sorozatokat. Emellett kompatibilis a BMI, BMH, BSH, BRS3, ILS, BCH2, SH3, MH3 és ILM motorokkal különböző motostack konfigurációkban. Ez a rugalmasság lehetővé teszi, hogy a hajtóművet számos alkalmazásban felhasználhasd, az egyszerű pozicionáló rendszerektől a komplex gyártósori automatizálásig. A fekete eloxált alumínium ház strapabíró védelmet biztosít, miközben a C45 anyagból készült tengely hosszú élettartamot garantál még nagy terhelés mellett is. A hajtómű IP54-es védettséggel rendelkezik a kimeneti tengely oldalán, ami megfelelő védelmet nyújt por és fröccsenő víz ellen.
A GBX080008K tervezése során különös figyelmet fordítottak a tartósságra és a megbízhatóságra. Az élettartam kenéssel ellátott konstrukció minimalizálja a karbantartási igényeket, a várható élettartam pedig 30 000 óra 100 fordulat/perc fordulatszám mellett 30°C-os környezeti hőmérsékleten. A hajtómű maximális radiális terhelhetősége 650 N, axiális terhelhetősége pedig 1200 N, mindkettő 100 fordulat/perc mellett. A rendszer beszerelhető bármilyen pozícióban, ami tovább növeli a felhasználási lehetőségeket. A GBX080008K tervezésénél figyelembe vették a zajszintet is, amely mindössze 60 dB 1 méter távolságban, terhelés nélkül működtetve, így csendes működést biztosít még zajra érzékeny környezetben is. A 19 mm-es bemeneti átmérő és a 0,37 kg.cm² tehetetlenségi nyomaték biztosítja a pontos és gyors reagálást a motor vezérléseire. A 0,1 N.m üresjárati nyomaték minimális energiafelhasználást jelent alaphelyzetben. A hajtómű széles, -25°C és 90°C közötti működési hőmérséklet-tartománya lehetővé teszi a használatát különböző környezeti feltételek mellett.
Schneider Electric Lexium SD3 - GBX080008K -hajtómű, 80 mm, 8:1, szervomotorhoz műszaki adatok
Fő jellemzők
Hajtómű típus: Egyenes fogazású bolygóműves hajtómű
Termék rövid neve: GBX
Kompatibilitás: Lexium SD3, Lexium 62, Lexium 32i, Lexium 32, Lexium 62 ILM, Lexium 52, Lexium 28, Lexium ILS
Motor kompatibilitás: BMI (70 mm, 2-3 motor stacks), BMH (70 mm, 2-3 motor stacks), BSH (70 mm, 2-3 motor stacks), BMH (100 mm, 1 motor stacks), BSH (100 mm, 1 motor stacks), BRS3, ILS (85 mm, 1-2-3 motor stacks), BCH2 (80 mm, 1-2 motor stacks), SH3, MH3, ILM
Hajtómű külső átmérő: 80 mm
Áttételi arány: 8:1
Műszaki adatok
Maximális torzionális holtjáték: 7 ívperc
Torzionális merevség: 6 N.m/ívperc
Ház színe: Fekete
Ház anyaga: Fekete eloxált alumínium
Tengely anyaga: C 45
Kiegészítő információ: Élettartam kenéssel ellátva
Élettartam órában: 30000 óra 100 fordulat/perc mellett 30 °C-on
Szerelési pozíció: Bármilyen pozíció
Hatékonyság: 97.0 %
Maximális radiális erő Fr: 650 N 100 fordulat/perc mellett, a kimeneti tengelytől középtávolságra alkalmazott erő 30000 óra alatt 30 °C-on
Maximális axiális erő Fa: 1200 N 100 fordulat/perc mellett, 30000 óra alatt 30 °C-on
Tehetetlenségi nyomaték: 0.37 kg.cm²
Folyamatos kimeneti nyomaték: 50 N.m 100 fordulat/perc mellett 30 °C-on
Maximális kimeneti nyomaték: 80 N.m 100 fordulat/perc mellett 30 °C-on
Bemeneti átmérő: 19.0 mm
Terhelés nélküli futási nyomaték: 0.1 N.m
Belső hossz: 72.0 mm
Környezeti adatok
Zajszint: 60 dB 1 m-en, terhelés nélkül
IP védettségi fokozat: Tengelykimenet: IP54
Üzemi környezeti hőmérséklet: -25...90 °C
