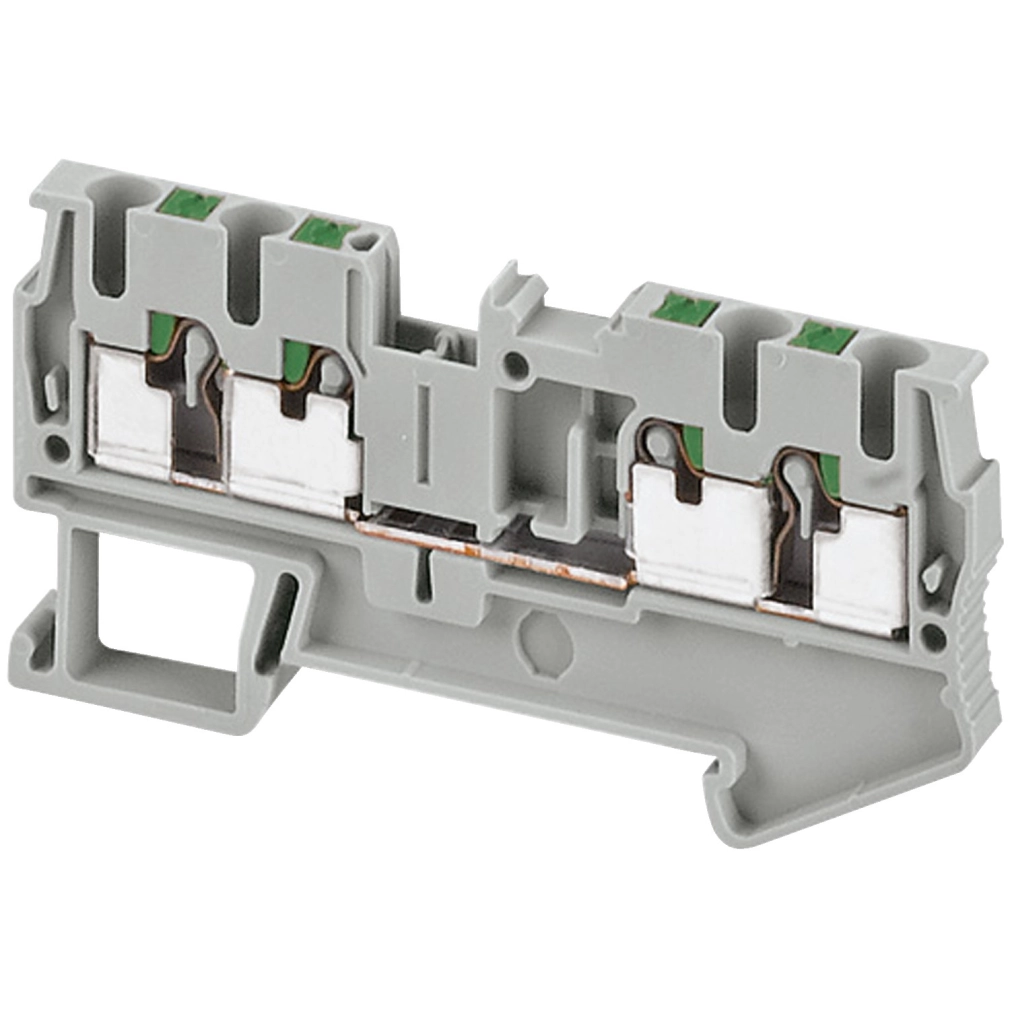

Schneider Electric Linergy TR terminals blocks - NSYTRP24 - Direkt rugós egyszintes átkötőkapocs 2x2 csatlakozás 5,2 mm 2,5 mm2 24A - es
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Linergy TR sorozat ezen tagja 72 mm hosszú, 5,2 mm széles és 36,5 mm magas, így optimális mérettel rendelkezik a szűkebb kapcsolószekrényekben is. A termék szerelhetősége rendkívül egyszerű, köszönhetően a clip-on rögzítési módjának, amely lehetővé teszi a gyors és problémamentes telepítést különböző rendszerekben. A sorkapocs 2-2 push-in csatlakozóval rendelkezik mind felfelé, mind lefelé, összesen 4 vezeték fogadására alkalmas, és 2 mérőbemenettel is rendelkezik. A kapcsokhoz 0,14-2,5 mm² rugalmas vezetékek csatlakoztathatók érvéghüvely nélkül, 0,14-4 mm² tömör vezetékek érvéghüvellyel, 0,2-2,5 mm² tömör vezetékek érvéghüvely nélkül, valamint 0,8-2,5 mm² rugalmas vezetékek érvéghüvellyel.
Az NSYTRP24 sorkapocs műszaki specifikációi kiemelkedőek: 800 V névleges üzemi feszültséggel rendelkezik az EN/IEC 60947-7-1 szabvány szerint (600 V CSA és UL esetén), valamint 24 A névleges áramerősséggel az EN/IEC 60947-7-1 szerint (20 A CSA és UL esetén). A termék anyagát tekintve poliamid 6/6 szigetelő házzal, réz ötvözetű csatlakozóval és csavarral, réz ötvözetű közösítő összekötővel, valamint krómnikkel acél rugóval rendelkezik. Az eszköz kiváló elektromos tulajdonságokkal büszkélkedhet: dielektromos veszteség 0,01 1 MHz-en (IEC 60250 és VDE 0303-T4 szerint), dielektromos állandó 3,7 1 MHz-en, 10000 MΩ.m ellenállás (IEC 60093 és VDE 0303-T30 szerint), 1000 GΩ felületi ellenállás (IEC 60093 és VDE 0303-T30 szerint), 500 CTI kúszóáram-szilárdság (IEC 60093 és VDE 0303-T30 szerint), valamint V0 lángállóság 0,8 mm vastagságnál (UL 94 szerint). A dielektromos szilárdság 1000 V az IEC 60243-1 szerint, míg a környezeti üzemi hőmérséklet-tartomány -40...130 °C (IEC 60216-1 és VDE 0304-T21 szerint).
A Linergy TR NSYTRP24 sorkapocs kompatibilis számos Schneider Electric rendszerrel, többek között PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys termékcsaládokkal és a Spacial házakkal. A termék nemzetközileg elismert minősítésekkel rendelkezik, beleértve a GL, UL, VDE és CSA tanúsítványokat, így megbízhatóan alkalmazható világszerte különböző elektromos rendszerekben. A csatlakoztatáshoz nincs szükség szerszámra, míg a lecsatlakoztatáshoz lapos csavarhúzó használandó. A vezetékek előkészítéséhez 10 mm csupaszítási hosszt kell alkalmazni. Nettó súlya mindössze 10,6 g, ami könnyű kezelhetőséget biztosít a telepítés során.
Schneider Electric Linergy TR terminals blocks - NSYTRP24 műszaki adatok
Fő tulajdonságok
Termékcsalád: Linergy
Terméknév: Linergy TR
Termék típusa: Sorkapocs
Rövid név: TRP
Kiegészítő/külön alkatrész kategória: Csatlakozó kiegészítő
Sorkapocs típus: Átmenő
Sorkapocs szint: 1
Szerelési mód: Clip-on
Névleges keresztmetszet: 2,5 mm²
Hossz: 72 mm
Szín: Szürke
Mennyiség készletenként: 50 db
Kiegészítő információk
Szélesség: 5,2 mm
Magasság: 36,5 mm
Csatlakozások - terminálok: 2 x push-in: lefelé
2 x push-in: felfelé
Csatlakozások száma: 4
Csatlakozási pozíció: Felső
Mérési bemenetek száma: 2
Kábel keresztmetszet: 0,14...2,5 mm², rugalmas érvéghüvely nélkül
0,14...4 mm², tömör érvéghüvellyel
0,2...2,5 mm², tömör érvéghüvely nélkül
0,8...2,5 mm², rugalmas érvéghüvellyel
Vezeték csupaszítási hossz: 10 mm
Szerszám típusa: Csatlakoztatás: szerszám nélkül
Lecsatlakoztatás: lapos csavarhúzó
Névleges üzemi feszültség [Ue]: 800 V az EN/IEC 60947-7-1 szerint
600 V CSA
600 V UL
Névleges áram [In]: 24 A az EN/IEC 60947-7-1 szerint
20 A CSA
20 A UL
Anyagok
Anyag: Poliamid 6/6: szigetelő ház
Réz ötvözet: csatlakozó és csavar
Réz ötvözet: közösítő összekötő
Krómnikkel acél: rugó
Dielektromos veszteség: 0,01 1 MHz-en az IEC 60250 szerint
0,01 1 MHz-en a VDE 0303-T4 szerint
Dielektromos állandó: 3,7 1 MHz-en
Fajlagos ellenállás: 10000 MΩ.m az IEC 60093 szerint
10000 MΩ.m a VDE 0303-T30 szerint
Felületi ellenállás: 1000 GΩ az IEC 60093 szerint
1000 GΩ a VDE 0303-T30 szerint
Kúszóáram-szilárdság: 500 CTI (> 400 kB) az IEC 60093 szerint
500 CTI (> 400 kB) a VDE 0303-T30 szerint
Lángállóság: V0, 0,8 mm vastagság az UL 94 szerint
Nettó súly: 10,6 g
Kompatibilitás
Termékcsalád kompatibilitás: PrismaSeT G
PrismaSeT P
PrismaSet HD
PrismaSeT Pack 250
PanelSeT
Mureva
PrismaSeT XS
TeSys
Termék kompatibilitás: Spacial házak
Környezet
Termék tanúsítványok: GL
UL
VDE
CSA
Dielektromos szilárdság: 1000 V az IEC 60243-1 szerint
Környezeti üzemi hőmérséklet: -40...130 °C az IEC 60216-1 szerint
-40...130 °C a VDE 0304-T21 szerint
