Schneider Electric Linergy TR terminals blocks - NSYTRR22BL - Rugós egyszintes átkötőkapocs 1x1 csatlakozás 5,2 mm 2,5 mm2 24A - es kék
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

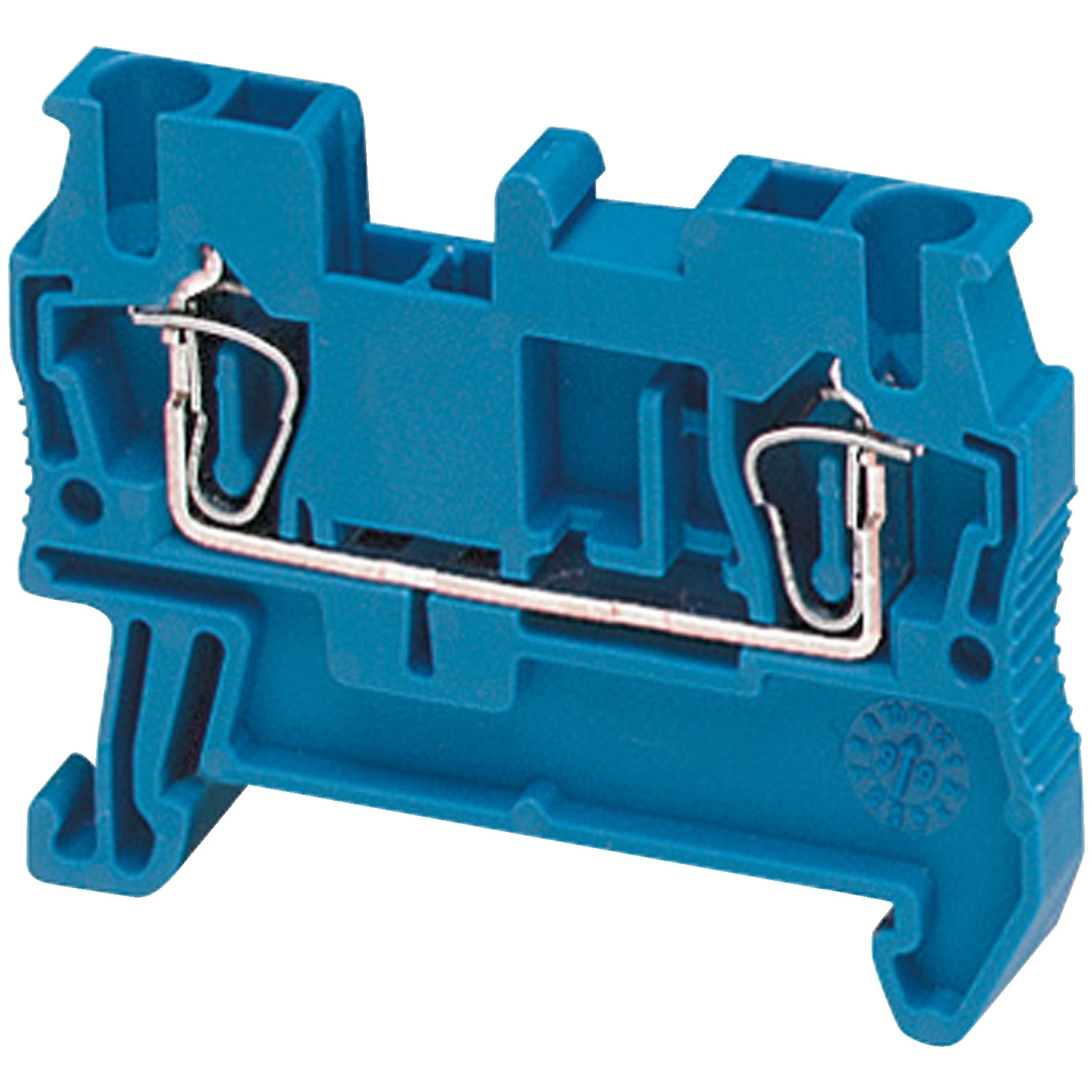

A kék színű NSYTRR22BL sorkapocs két rugós csatlakozási ponttal rendelkezik, ami lehetővé teszi az egyszerű és gyors bekötést. A 2,5 mm² névleges keresztmetszetű kapocs ideális megoldást jelent kisebb keresztmetszetű vezetékek biztonságos összekötésére. A termék clip-on rögzítési módja rendkívül praktikus, hiszen szerszám nélkül, egyszerű rápattintással rögzíthető a szabványos sínre. A 48,5 mm hosszú, 5,2 mm széles és 36,5 mm magas kompakt méretei miatt kis helyigényű alkalmazásokban is kiválóan használható.
A Linergy TR kapocs rugós csatlakozástechnológiája kiemelkedő előnyökkel rendelkezik a hagyományos csavaros megoldásokkal szemben. Nem lazul meg idővel, rezgésálló, és nem igényel rendszeres utánhúzást. A csatlakozás kialakításához és bontásához lapos csavarhúzót kell használni, ami megkönnyíti a szerelési folyamatot. A vezetékek csatlakoztatásánál figyelembe kell venni, hogy a szigetelés-eltávolítási hossz 10 mm, és különböző vezeték keresztmetszetekkel használható: 0,08-2,5 mm² rugalmas vezeték érvéghüvely nélkül, 0,08-4 mm² tömör vezeték érvéghüvellyel, 0,2-2,5 mm² rugalmas vezeték érvéghüvellyel, valamint 0,08-4 mm² tömör vezeték érvéghüvely nélkül.
A termék kiváló villamos jellemzőkkel rendelkezik, amelyek garantálják a biztonságos működést különböző alkalmazási környezetekben. A névleges üzemi feszültség 600 V CSA és UL szabvány szerint, valamint 800 V az EN/IEC 60947-7-1 szabvány szerint. A névleges áramterhelhetőség 20 A CSA és UL szerint, illetve 24 A az EN/IEC 60947-7-1 szabványnak megfelelően. A sorkapocs anyaga poliamid 6/6 szigetelőház, réz ötvözet csatlakozó és csavar, réz ötvözet áthidaló, valamint króm-nikkel acél rugó. A termék kiváló dielektromos tulajdonságokkal rendelkezik, dielektromos veszteségi tényezője 0,01 1 MHz-en az IEC 60250 és VDE 0303-T4 szabványok szerint, dielektromos állandója 3,7 1 MHz-en. Ellenállása 10000 MΩ·m az IEC 60093 és VDE 0303-T30 szabványok szerint, felületi ellenállása 1000 GΩ az IEC 60093 és VDE 0303-T30 szabványok alapján. Kúszóáram-állósága 500 CTI (> 400 kB) az IEC 60093 és VDE 0303-T30 szabványoknak megfelelően, lángállósági besorolása V0 0,8 mm vastagság mellett az UL 94 szabvány szerint.
Schneider Electric Linergy TR terminals blocks - NSYTRR22BL - Rugós egyszintes átkötőkapocs 1x1 csatlakozás 5,2 mm 2,5 mm2 24A - es kék műszaki adatok
Fő jellemzők
Figyelem: A termék gyártása megszűnik 2026.09.30-án
Termékcsalád: Linergy
Terméknév: Linergy TR
Termék típusa: Sorkapocs
Rövid megnevezés: TRR
Kategória: Csatlakozási kiegészítő
Sorkapocs típusa: Átkötőkapocs
Sorkapocs szint: 1
Rögzítési mód: Clip-on
Névleges keresztmetszet: 2,5 mm²
Hossz: 48,5 mm
Szín: Kék
Kiszerelési mennyiség: 50 darab
Kiegészítő jellemzők
Szélesség: 5,2 mm
Magasság: 36,5 mm
Csatlakozások - kivezetések: 1 x rugós csatlakozó: felül, 1 x rugós csatlakozó: alul
Csatlakozások száma: 2
Csatlakozási pozíció: Felül
Mérési bemenetek száma: 2
Kábel keresztmetszet: 0,08-2,5 mm², rugalmas érvéghüvely nélkül; 0,08-4 mm², tömör érvéghüvellyel; 0,2-2,5 mm², rugalmas érvéghüvellyel; 0,08-4 mm², tömör érvéghüvely nélkül
Vezeték csupaszolási hossz: 10 mm
Szerszám típusa: Csatlakoztatás: lapos csavarhúzó, Leválasztás: lapos csavarhúzó
Névleges üzemi feszültség [Ue]: 600 V CSA, 800 V EN/IEC 60947-7-1 szerint, 600 V UL
Névleges áram [In]: 20 A CSA, 20 A UL, 24 A EN/IEC 60947-7-1 szerint
Anyagok
Anyag: Poliamid 6/6: szigetelőház, Réz ötvözet: csatlakozó és csavar, Réz ötvözet: áthidaló, Króm-nikkel acél: rugó
Dielektromos veszteség: 0,01 1 MHz-en IEC 60250 szerint, 0,01 1 MHz-en VDE 0303-T4 szerint
Dielektromos állandó: 3,7 1 MHz-en
Fajlagos ellenállás: 10000 MΩ·m IEC 60093 szerint, 10000 MΩ·m VDE 0303-T30 szerint
Felületi ellenállás: 1000 GΩ IEC 60093 szerint, 1000 GΩ VDE 0303-T30 szerint
Kúszóáram-állóság: 500 CTI (> 400 kB) IEC 60093 szerint, 500 CTI (> 400 kB) VDE 0303-T30 szerint
Lángállóság: V0, 0,8 mm vastagság UL 94 szerint
Környezeti jellemzők
Terméktanúsítványok: UL, VDE, GL, DNV, CSA
Dielektromos szilárdság: 1000 V IEC 60243-1 szerint
Környezeti hőmérséklet működés közben: -40-130 °C IEC 60216-1 szerint, -40-130 °C VDE 0304-T21 szerint
Kompatibilitás
Termékcsalád kompatibilitás: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Termék kompatibilitás: Spacial házak
