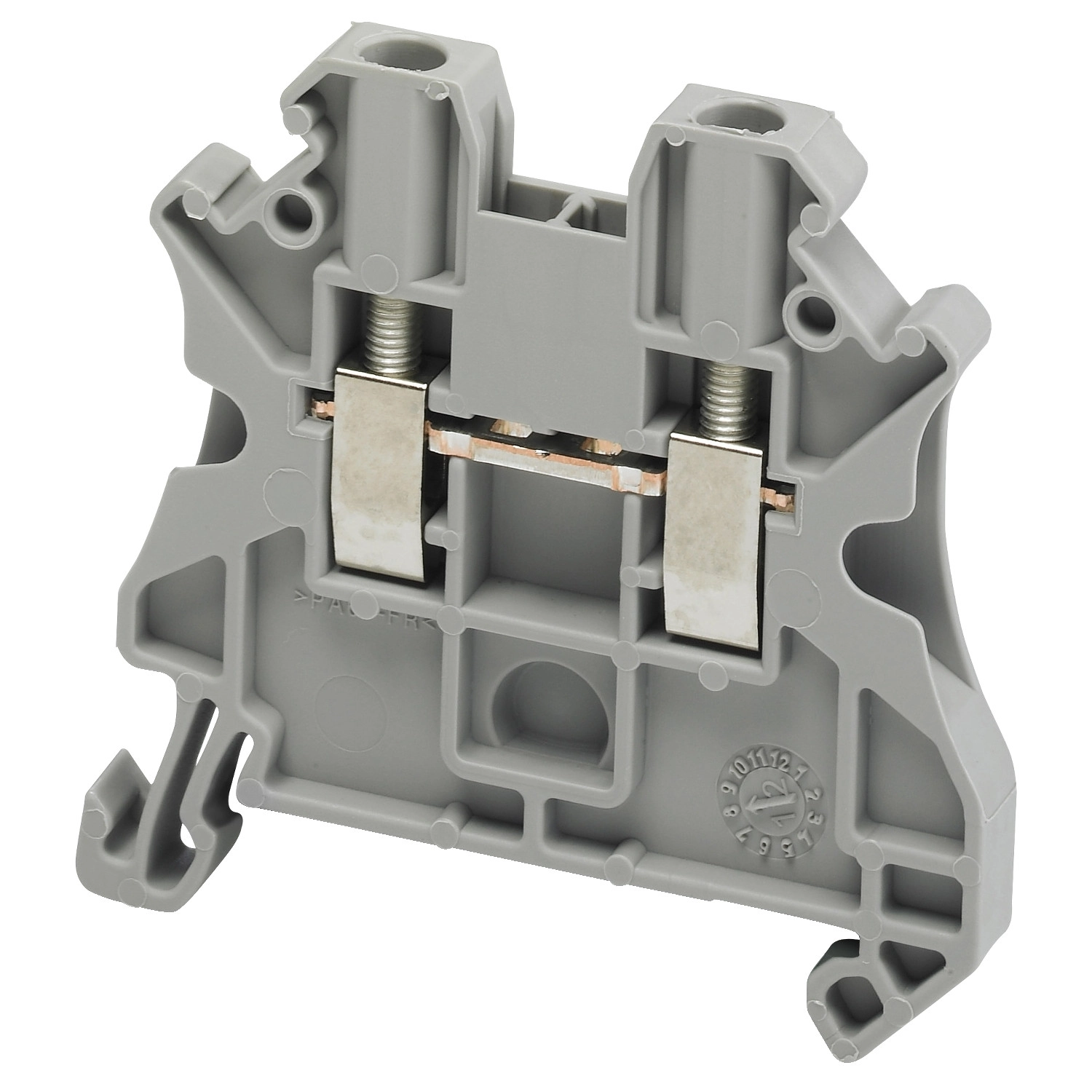

Schneider Electric Linergy TR terminals blocks - NSYTRV22 - Csavaros egyszintes átkötőkapocs 1x1 csatlakozás 5,2 mm 2,5 mm2 24A - es
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A NSYTRV22 termék kiváló minőségű anyagokból készül: a szigetelő ház poliamid 6/6 anyagból, míg a csatlakozó, a csavar és az átkötő link réz ötvözetből, a rugó pedig króm-nikkel acélból. A clip-on rögzítési módnak köszönhetően gyorsan és egyszerűen telepíthető szabványos DIN-sínekre. A sorkapocs 2 ponton csatlakoztatható, oldalirányú elrendezéssel, ami rugalmas vezetékelrendezést tesz lehetővé. A csavaros csatlakozási technológiának köszönhetően biztonsággal használható különböző vezetékkeresztmetszetekhez: 0,14-4 mm² tömör kábellel, illetve 0,14-4 mm² rugalmas kábellel, vezetékvég-hüvellyel vagy anélkül. A 9 mm-es vezeték csupaszolási hossz és a 0,5-0,6 Nm meghúzási nyomaték biztosítja a megfelelő csatlakozást.
A Linergy TR sorkapocs kimagasló elektromos jellemzőkkel rendelkezik. Névleges üzemi feszültsége 1000 V az EN/IEC 60947-7-1 szerint, 600 V CSA és UL szabványok szerint. Névleges áramterhelhetősége 24 A az EN/IEC 60947-7-1, illetve 20 A az UL és CSA szerint. A termék számos nemzetközi tanúsítvánnyal rendelkezik, többek között VDE, UL, DNV, CSA és GL. A termék dielektromos szilárdsága 1000 V az IEC 60243-1 szerint, és széles üzemi hőmérsékleti tartománnyal (-40...130 °C) rendelkezik az IEC 60216-1 és VDE 0304-T21 szabványoknak megfelelően, ami extrém környezetben is megbízható működést biztosít. A lángtaszító tulajdonsága V0, 0,8 mm vastagságnál, az UL 94 szabvány szerint.
A NSYTRV22 sorkapocs kompatibilis számos Schneider Electric termékcsaláddal, többek között: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys, Thalassa TBP, Thalassa, valamint Spacial házakkal is. Ez a sokoldalúság teszi kiváló választássá bármilyen ipari vagy kereskedelmi elektromos rendszerhez, ahol megbízható, biztonságos és szabványoknak megfelelő csatlakozási pontra van szükség a villamos hálózat kialakításához.
Schneider Electric Linergy TR terminals blocks - NSYTRV22 - Csavaros egyszintes átkötőkapocs műszaki adatok
Általános jellemzők
Termékcsalád: Linergy
Terméknév: Linergy TR
Eszköz rövid neve: TRV
Termék vagy alkatrész típusa: Sorkapocs
Kiegészítő/külön rész kategória: Csatlakozási kiegészítő
Sorkapocs típusa: Átmenő
Sorkapocs szintje: 1
Szerelési mód: Clip-on
Névleges keresztmetszet: 2,5 mm²
Hosszúság: 47,7 mm
Szín: Szürke
Mennyiség készletenként: 50 darabos szett
Kiegészítő információk
Szélesség: 5,2 mm
Magasság: 47,5 mm
Csatlakozások - kapcsok: 1 x csavaros kapocs: felmenő (M3)
1 x csavaros kapocs: lemenő (M3)
Csatlakozások száma: 2
Csatlakozási pozíció: Oldalirányú
Mérési bemenetek száma: 2
Kábel keresztmetszet: 0,14...4 mm², tömör kábel kábelvéggel
0,2...2,5 mm², rugalmas kábel kábelvéggel
0,14...4 mm², tömör kábel kábelvég nélkül
0,14...4 mm², rugalmas kábel kábelvég nélkül
Meghúzási nyomaték: 0,5...0,6 N.m
Vezeték csupaszolási hossz: 9 mm
Szerszám típus: Csatlakoztatás: csavarhúzó
Lecsatlakoztatás: csavarhúzó
[Ue] névleges üzemi feszültség: 1000 V az EN/IEC 60947-7-1 szerint
600 V CSA
600 V UL
[In] névleges áram: 24 A az EN/IEC 60947-7-1 szerint
20 A UL
20 A CSA
Anyagok
Anyag: Poliamid 6/6: szigetelő ház
Réz ötvözet: csatlakozó és csavar
Réz ötvözet: átkötő link
Króm-nikkel acél: rugó
Elektromos jellemzők
Dielektromos veszteség: 0,01 1 MHz-en az IEC 60250 szerint
0,01 1 MHz-en a VDE 0303-T4 szerint
Dielektromos állandó: 3,7 1 MHz-en
Fajlagos ellenállás: 10000 MΩ.m az IEC 60093 szerint
10000 MΩ.m a VDE 0303-T30 szerint
Felületi ellenállás: 1000 GΩ az IEC 60093 szerint
1000 GΩ a VDE 0303-T30 szerint
Kúszóáram-ellenállás: 500 CTI (> 400 kB) az IEC 60093 szerint
500 CTI (> 400 kB) a VDE 0303-T30 szerint
Lángállóság: V0, vastagság 0,8 mm az UL 94 szerint
Nettó tömeg: 8,2 g
Kompatibilitás
Termékcsalád-kompatibilitás: PrismaSeT G
PrismaSeT P
PrismaSet HD
PrismaSeT Pack 250
PanelSeT
Mureva
PrismaSeT XS
TeSys
Thalassa Thalassa TBP
Thalassa
Termék-kompatibilitás: Spacial szekrények
Környezeti adatok
Termék tanúsítványok: VDE
UL
DNV
CSA
GL
Dielektromos szilárdság: 1000 V az IEC 60243-1 szerint
Környezeti levegő hőmérséklet üzemeléshez: -40...130 °C az IEC 60216-1 szerint
-40...130 °C a VDE 0304-T21 szerint
