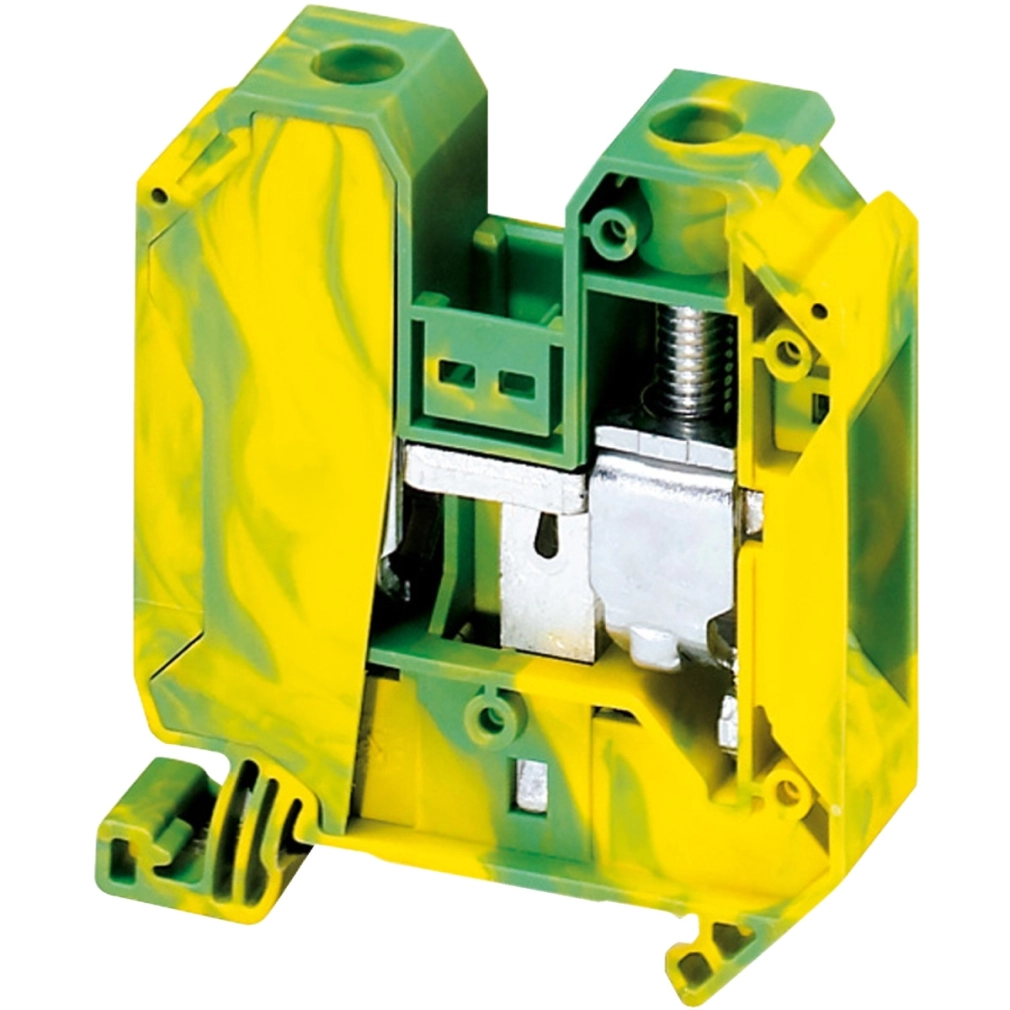

Schneider Electric Linergy TR terminals blocks - NSYTRV352PE - Csavaros egyszintes földelőkapocs 1x1 csatlakozás 16 mm 35 mm2 125A - es zöld - sárga
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Linergy TR sorozat TRV jelölésű földelőkapcsai 35 mm-es DIN sínre pattinthatók fel egyszerűen, clip-on rögzítési móddal. A termék kompakt kialakítású, mindössze 16 mm szélességű és 60,2 mm magasságú, 65,7 mm hosszúságú, így ideális választás olyan helyeken is, ahol korlátozott hely áll rendelkezésre. A kapocs két oldalsó csavaros csatlakozóval rendelkezik - egy felfelé és egy lefelé irányuló terminállal - amelyek lehetővé teszik a vezetékek könnyű bekötését és elosztását.
A Schneider Electric NSYTRV352PE kapocs rendkívül sokoldalú a kábelcsatlakoztatás szempontjából. Alkalmas 1,5-50 mm² tömör vezetékekhez, 2,5-35 mm² flexibilis érvéghüvelyes vezetékekhez, valamint 1,5-50 mm² flexibilis érvéghüvely nélküli vezetékekhez. A megfelelő csatlakozás érdekében a vezetékeket 18 mm hosszan kell csupaszolni, a csavarokat pedig 3,2-3,7 Nm nyomatékkal kell meghúzni csavarhúzó segítségével. A kapocs névleges áramerőssége 125 A az EN/IEC 60947-7-1 szabvány szerint.
A termék kiváló minőségű poliamid 6/6 szigetelőanyagból készült házzal rendelkezik, amely biztosítja a megfelelő elektromos szigetelést és mechanikai szilárdságot. A szigetelőanyag kiváló elektromos tulajdonságokkal rendelkezik: dielektromos veszteségi tényezője 0,01 (1 MHz-en) az IEC 60250 és VDE 0303-T4 szabványok szerint, dielektromos állandója 3,7 (1 MHz-en), fajlagos ellenállása 10000 MΩ·m az IEC 60093 és VDE 0303-T30 szabványok szerint. A felületi ellenállás 1000 GΩ az IEC 60093 és VDE 0303-T30 szabványok szerint, a kúszóáram-szilárdság pedig 500 CTI (>400 kB) az IEC 60093 és VDE 0303-T30 szerint. A termék V0 lángállósági besorolással rendelkezik 0,8 mm vastagságnál az UL 94 szabvány szerint. A dielektromos szilárdság 1000 V az IEC 60243-1 szerint, az üzemi környezeti hőmérséklet-tartomány pedig -40°C és +130°C között van az IEC 60216-1 és VDE 0304-T21 szabványok szerint.
A Schneider Electric NSYTRV352PE védőföldelő kapcsok kompatibilisek számos Schneider Electric rendszerrel, köztük a PrismaSeT G, PrismaSeT P, PrismaSeT Pack 250, PanelSeT, TeSys, Mureva, PrismaSeT XS sorozatokkal, valamint a Spacial tokozásokkal. A termék rendelkezik VDE, CSA, UL és GL tanúsítványokkal, ami biztosítja a nemzetközi szabványoknak való megfelelést és a globális felhasználhatóságot. Ezek a tanúsítványok garantálják, hogy a termék megfelel a szigorú biztonsági és minőségi követelményeknek, így megbízható választás az elektromos rendszerek földelési feladataihoz.
Schneider Electric Linergy TR terminals blocks - NSYTRV352PE - Csavaros egyszintes földelőkapocs 1x1 csatlakozás 16 mm 35 mm2 125A - es zöld - sárga műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Terméknév: Linergy TR
Terméktípus: Sorkapocs
Rövid terméknév: TRV
Sorkapocs típus: Védőföld
Sorkapocs szint: 1
Rögzítési mód: Felpattintható
Névleges keresztmetszet: 35 mm²
Hosszúság: 65,7 mm
Szín: Zöld-sárga
Mennyiség készletenként: 50 darab
Kiegészítő adatok
Szélesség: 16 mm
Magasság: 60,2 mm
Csatlakozók - terminálok: 1 x csavaros terminál: felmenő, 1 x csavaros terminál: lemenő
Csatlakozások száma: 2
Csatlakozás pozíció: Oldalsó
Mérési bemenetek száma: 2
Kábel keresztmetszet: 1,5...50 mm², tömör; 2,5...35 mm², rugalmas érvéghüvellyel; 1,5...50 mm², rugalmas érvéghüvely nélkül
Meghúzási nyomaték: 3,2...3,7 Nm
Vezeték csupaszítási hossz: 18 mm
Szerszám típus: Csatlakoztatás: csavarhúzó; Leválasztás: csavarhúzó
Névleges áram [In]: 125 A az EN/IEC 60947-7-1 szerint
Anyag: Poliamid 6/6: szigetelő ház
Elektromos jellemzők
Dielektromos veszteség: 0,01 1 MHz-en az IEC 60250 szerint; 0,01 1 MHz-en a VDE 0303-T4 szerint
Dielektromos állandó: 3,7 1 MHz-en
Fajlagos ellenállás: 10000 MΩ.m az IEC 60093 szerint; 10000 MΩ.m a VDE 0303-T30 szerint
Felületi ellenállás: 1000 GΩ az IEC 60093 szerint; 1000 GΩ a VDE 0303-T30 szerint
Kúszóáram-szilárdság: 500 CTI (> 400 kB) az IEC 60093 szerint; 500 CTI (> 400 kB) a VDE 0303-T30 szerint
Lángállóság: V0, vastagság 0,8 mm az UL 94 szerint
Nettó tömeg: 85,79 g
Kompatibilitás
Sorozat kompatibilitás: PrismaSeT G, PrismaSeT P, PrismaSeT Pack 250, PanelSeT, TeSys, Mureva, PrismaSeT XS
Termék kompatibilitás: Spacial tokozások
Környezet
Termék tanúsítványok: VDE, CSA, UL, GL
Dielektromos szilárdság: 1000 V az IEC 60243-1 szerint
Környezeti üzemi hőmérséklet: -40...130 °C az IEC 60216-1 szerint; -40...130 °C a VDE 0304-T21 szerint
