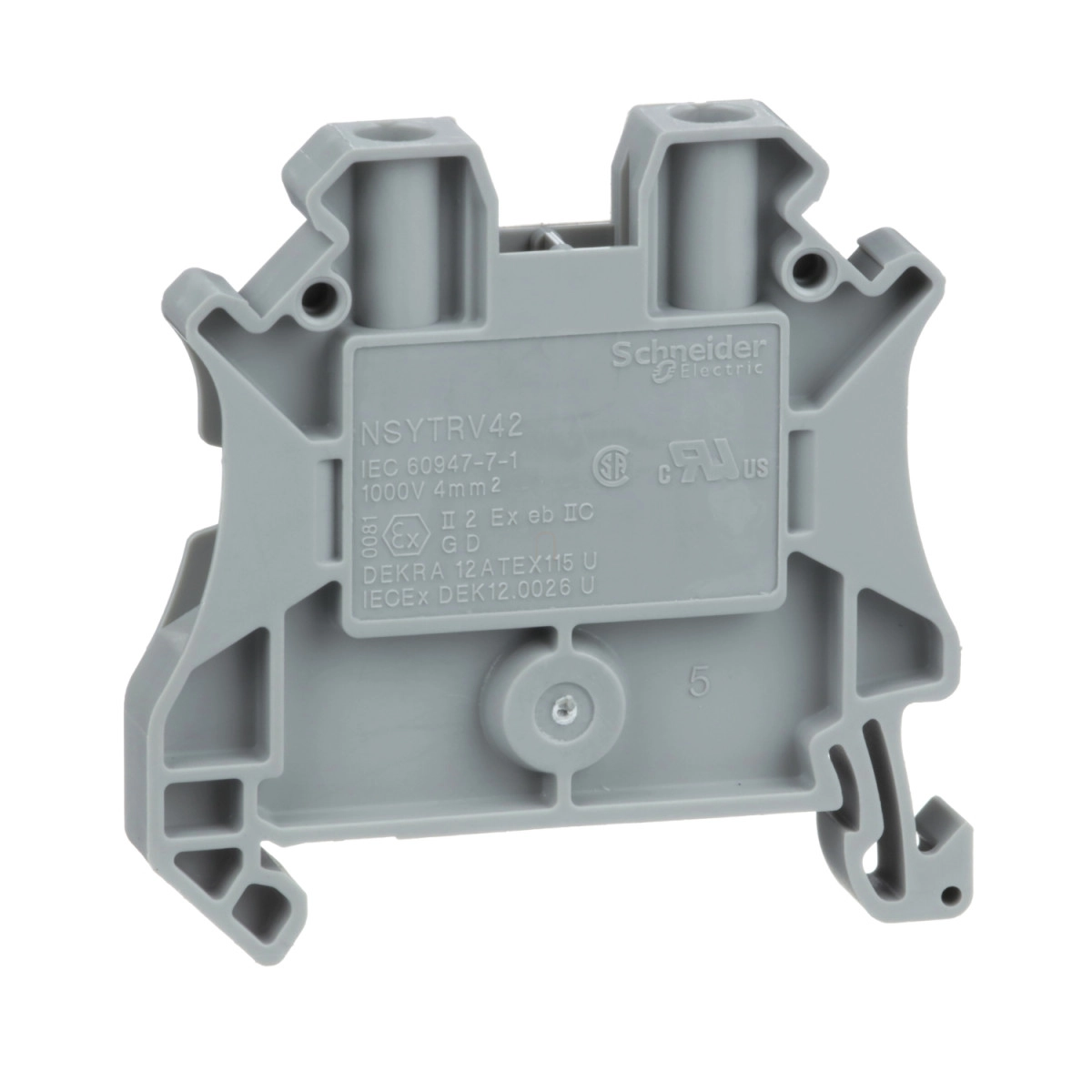

Schneider Electric Linergy TR terminals blocks - NSYTRV42 - Csavaros egyszintes átkötőkapocs 1x1 csatlakozás 6,2 mm 4 mm2 32A - es
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Linergy TR sorkapocs 4 mm² névleges keresztmetszettel rendelkezik, amely lehetővé teszi különböző méretű vezetékek biztonságos csatlakoztatását. A kapocs két ponton biztosít csatlakozást (1 db csavaros csatlakozó fent és 1 db csavaros csatlakozó lent), M3-as csavarokkal rögzíthető. Vezetékek széles választékával kompatibilis: használható 0,14-6 mm² tömör kábellel (érvéghüvellyel), 0,2-4 mm² rugalmas kábellel (érvéghüvellyel), valamint 0,2-6 mm² tömör vagy rugalmas kábellel érvéghüvely nélkül. A kábelcsupaszítási hossz 9 mm, a javasolt meghúzási nyomaték pedig 0,6-0,8 Nm.
A Schneider Electric NSYTRV42 sorkapocs 1000 V névleges üzemi feszültséggel (conforming to EN/IEC 60947-7-1) és 32 A névleges áramerősséggel rendelkezik, míg az UL és CSA szabványok szerint 600 V névleges feszültségre és 30 A névleges áramerősségre van hitelesítve. A termék konstrukciója clip-on rögzítési módot biztosít, ami megkönnyíti a gyors és egyszerű telepítést. A 47,7 mm hosszú, 6,2 mm széles és 47,5 mm magas kompakt kialakítás ideális helytakarékos alkalmazásokhoz.
Anyagösszetételét tekintve a sorkapocs szigetelő háza poliamid 6/6-ból, csatlakozója és csavarja rézötvözetből, közösítő eleme szintén rézötvözetből, míg rugója króm-nikkel acélból készült. Kiváló dielektromos tulajdonságokkal rendelkezik: dielektromos vesztesége 0,01 1 MHz-en (az IEC 60250 és VDE 0303-T4 szabványoknak megfelelően), dielektromos állandója 3,7 1 MHz-en. Rendkívül magas, 10000 MΩ.m fajlagos ellenállása és 1000 GΩ felületi ellenállása van. A termék lángálló tulajdonságokkal rendelkezik (V0, 0,8 mm vastagság mellett, az UL 94 szabvány szerint).
A Schneider Electric NSYTRV42 sorkapocs széleskörű kompatibilitást kínál a Schneider Electric termékeivel, beleértve a PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys termékcsaládokat és a Spacial készülékszekrényeket. A termék többféle tanúsítvánnyal rendelkezik, például VDE, GL, CSA és DNV, ami biztosítja a nemzetközi szabványoknak való megfelelést. Rendkívül széles, -40 és +130 °C közötti működési hőmérséklet-tartományban használható (az IEC 60216-1 és a VDE 0304-T21 szabványoknak megfelelően), ami különösen alkalmassá teszi szélsőséges környezetben való alkalmazásokhoz.
Schneider Electric Linergy TR terminals blocks - NSYTRV42 - Csavaros egyszintes átkötőkapocs 1x1 csatlakozás 6,2 mm 4 mm2 32A - es műszaki adatok
Általános információk
Termékcsalád: Linergy
Termék neve: Linergy TR
Eszköz rövid neve: TRV
Termék vagy komponens típusa: Sorkapocs
Sorkapocs típusa: Átvezető (passthrough)
Sorkapocs szint: 1
Szín: Szürke
Mennyiség készletenként: 50 darab
Méretek és szerelés
Rögzítési mód: Clip-on
Névleges keresztmetszet: 4 mm²
Hossz: 47,7 mm
Szélesség: 6,2 mm
Magasság: 47,5 mm
Csatlakozások
Csatlakozók - terminálok: 1 x csavaros terminál: felső (M3), 1 x csavaros terminál: alsó (M3)
Csatlakozások száma: 2
Csatlakozási pozíció: Oldalirányú
Mérési bemenetek száma: 2
Kábel keresztmetszet: 0,14...6 mm², tömör kábel érvéghüvellyel, 0,2...4 mm², rugalmas kábel érvéghüvellyel, 0,2...6 mm², tömör kábel érvéghüvely nélkül, 0,2...6 mm², rugalmas kábel érvéghüvely nélkül
Meghúzási nyomaték: 0,6...0,8 N.m
Vezeték csupaszítási hossz: 9 mm
Szerszám típusa: Csatlakoztatás: csavarhúzó, Szétcsatlakoztatás: csavarhúzó
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 1000 V az EN/IEC 60947-7-1 szerint, 600 V CSA, 600 V UL
Névleges áram [In]: 32 A az EN/IEC 60947-7-1 szerint, 30 A CSA, 30 A UL
Anyag
Anyagösszetétel: Poliamid 6/6: szigetelő ház, Rézötvözet: csatlakozó és csavar, Rézötvözet: közösítő elem, Króm-nikkel acél: rugó
Környezeti jellemzők
Dielektromos veszteség: 0,01 1 MHz-en az IEC 60250 szerint, 0,01 1 MHz-en a VDE 0303-T4 szerint
Dielektromos állandó: 3,7 1 MHz-en
Fajlagos ellenállás: 10000 MΩ.m az IEC 60093 szerint, 10000 MΩ.m a VDE 0303-T30 szerint
Felületi ellenállás: 1000 GΩ az IEC 60093 szerint, 1000 GΩ a VDE 0303-T30 szerint
Kúszóáram-állóság: 500 CTI (> 400 kB) az IEC 60093 szerint, 500 CTI (> 400 kB) a VDE 0303-T30 szerint
Lángállóság: V0, vastagság 0,8 mm az UL 94 szerint
Nettó tömeg: 9,4 g
Dielektromos szilárdság: 1000 V az IEC 60243-1 szerint
Környezeti működési hőmérséklet: -40...130 °C az IEC 60216-1 szerint, -40...130 °C a VDE 0304-T21 szerint
Terméktanúsítványok
VDE, GL, CSA, DNV
Termékkompatibilitás
Termékcsalád-kompatibilitás: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Termékkompatibilitás: Spacial készülékszekrények
