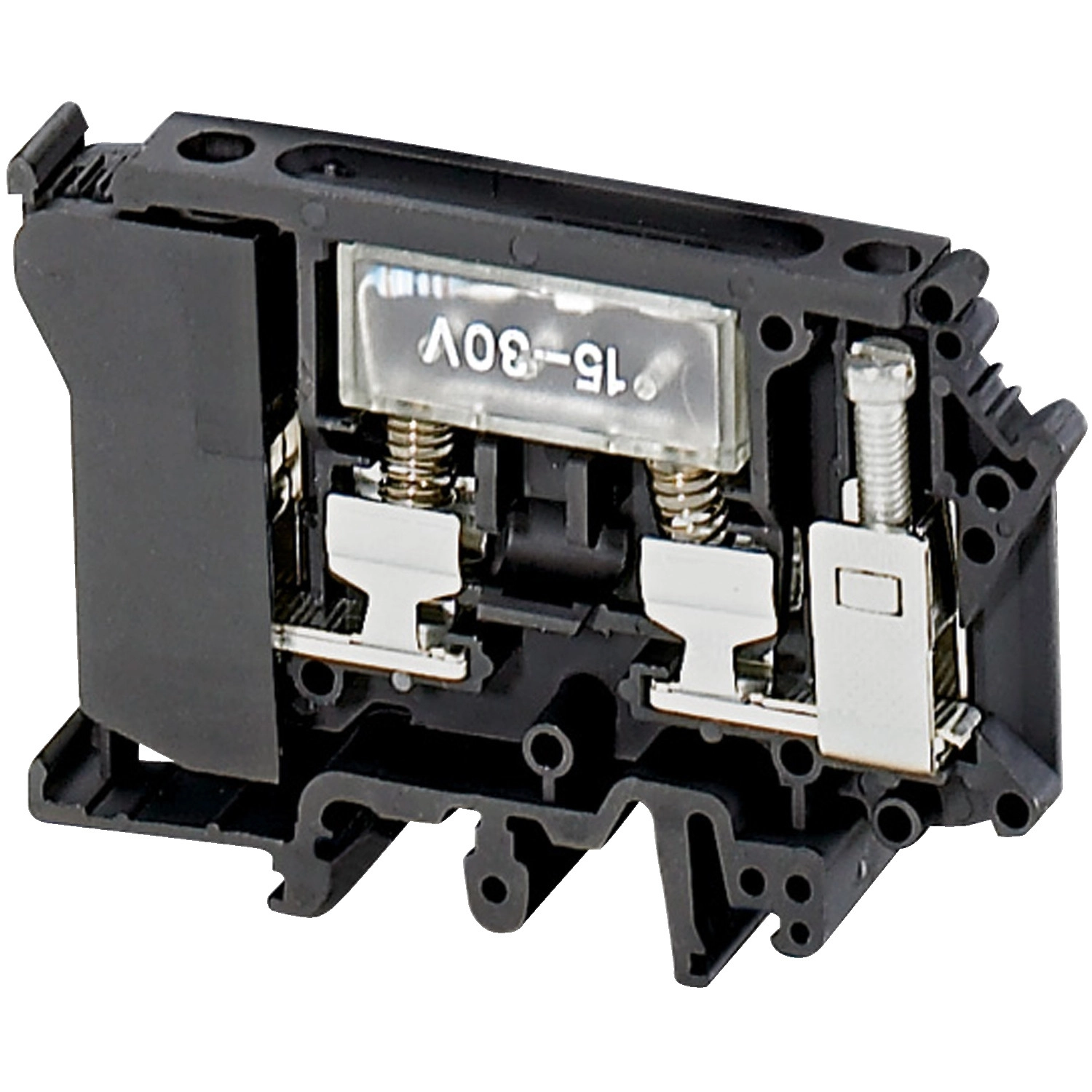

Schneider Electric Linergy TR terminals blocks - NSYTRV42SF6LD - Csavaros biztosító kapocs G betéthez 1x1 csatlakozás 8,2 mm 16 mm2 6,3A - es
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Linergy TR termékcsalád tagjaként ez a kapocs 16 mm² névleges keresztmetszettel rendelkezik, ami ideálissá teszi közepes teljesítményű elektromos rendszerekhez. A termék clip-on rögzítési móddal szerelhető, így gyorsan és egyszerűen telepíthető a szerelősínekre. Méretei - 79 mm hosszúság, 10,2 mm szélesség és 60,5 mm magasság - kompakt kialakítást biztosítanak, miközben megfelelő helyet hagynak a vezetékek biztonságos és kényelmes csatlakoztatásához. A felhasználók 0,5-16 mm² keresztmetszetű vezetékeket csatlakoztathatnak, legyen szó hajlékony (kábelvég nélküli) vagy tömör vezetékekről.
A NSYTRV42SF6LD műszaki paramétereit tekintve kiemelkedő teljesítményt nyújt. 500V névleges működési feszültséggel rendelkezik az EN/IEC 60947-7-1 szabvány szerint, valamint 600V feszültséget támogat az UL és CSA szabványoknak megfelelően. A névleges áram 10A mindhárom szabvány szerint (EN/IEC, UL, CSA). A termék kiváló anyagminőséget képvisel, a szigetelő ház poliamid 6/6 anyagból készült. A dielektromos veszteség rendkívül alacsony, mindössze 0,01 1 MHz-en, és 1000V dielektromos szilárdságot biztosít az IEC 60243-1 szabvány szerint. A termék széles hőmérsékleti tartományban, -40°C és +130°C között használható az IEC 60216-1 és a VDE 0304-T21 szabványoknak megfelelően, ami rendkívül rugalmassá teszi különböző környezeti feltételek melletti alkalmazhatóságát.
A kapocs csatlakoztatása rendkívül egyszerű és megbízható. Oldalirányú csatlakozási pozícióval rendelkezik, és 2 csavarkötést biztosít: egyet felfelé (upstream) és egyet lefelé (downstream). A vezetékcsupaszítási hossz 9 mm, a csavarok meghúzási nyomatéka 0,6-0,8 N.m között optimális. A szereléshez és a biztosítékcsere során a szétcsatlakoztatáshoz egyaránt csavarhúzó szükséges. A termék kompatibilis a Schneider Electric számos rendszerével, beleértve a PrismaSeT G, P, HD, Pack 250, XS sorozatokat, valamint a PanelSeT, Mureva, TeSys rendszereket és a Spacial szekrényeket is, ami széleskörű felhasználhatóságot biztosít. A kapocs 34,2 g nettó tömegű, és méretei révén praktikus elemet jelent a komplex elektromos rendszerek számára. Rendelkezik UL és CSA tanúsítványokkal, ami bizonyítja megfelelőségét a nemzetközi biztonsági előírásoknak.
Schneider Electric Linergy TR terminals blocks - NSYTRV42SF6LD műszaki adatok
Általános információk
Termékcsalád: Linergy
Terméknév: Linergy TR
Terméktípus: Biztosító kapocs
Rövid név: TRV
Szín: Fekete
Fizikai jellemzők
Kapocsblokk típus: Biztosító megszakító
Kapocsblokk szint: 1
Rögzítési mód: Clip-on
Névleges keresztmetszet: 16 mm²
Hosszúság: 79 mm
Szélesség: 10,2 mm
Magasság: 60,5 mm
Nettó tömeg: 34,2 g
Elektromos jellemzők
Biztosíték mérete: 6,3 x 32 mm
Csatlakozások - kapcsok: 1 x csavar kapocs: felfelé, 1 x csavar kapocs: lefelé
Csatlakozások száma: 2
Csatlakozás pozíciója: Oldalirányú
Mérési bemenetek száma: 0
Kábel keresztmetszet: 0,5...16 mm², hajlékony kábelvég nélkül; 0,5...16 mm², tömör
Meghúzási nyomaték: 0,6...0,8 N.m
Vezeték csupaszítási hossz: 9 mm
Szerszámtípus: Csatlakoztatás: csavarhúzó; Szétcsatlakoztatás: csavarhúzó
Névleges üzemi feszültség [Ue]: 500 V az EN/IEC 60947-7-1 szerint; 600 V UL; 600 V CSA
Névleges áram [In]: 10 A az EN/IEC 60947-7-1 szerint; 10 A UL; 10 A CSA
Anyag és elektromos tulajdonságok
Anyag: Poliamid 6/6: szigetelő ház
Dielektromos veszteség: 0,01 1 MHz-en az IEC 60250 szerint; 0,01 1 MHz-en a VDE 0303-T4 szerint
Dielektromos állandó: 3,7 1 MHz-en
Fajlagos ellenállás: 10000 MΩ.m az IEC 60093 szerint; 10000 MΩ.m a VDE 0303-T30 szerint
Felületi ellenállás: 1000 GΩ az IEC 60093 szerint; 1000 GΩ a VDE 0303-T30 szerint
Kúszóáram ellenállás: 500 CTI (> 400 kB) az IEC 60093 szerint; 500 CTI (> 400 kB) a VDE 0303-T30 szerint
Lángállóság: V0, 0,8 mm vastagság az UL 94 szerint
Mellékelt felszerelés: 12...30 V fényjelző
Kompatibilitás és környezeti jellemzők
Termékcsalád kompatibilitás: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Termék kompatibilitás: Spacial szekrények
Terméktanúsítványok: CSA, UL
Dielektromos szilárdság: 1000 V az IEC 60243-1 szerint
Környezeti hőmérséklet működéshez: -40...130 °C az IEC 60216-1 szerint; -40...130 °C a VDE 0304-T21 szerint
