Schneider Electric Linergy TR terminals blocks - NSYTRV44 - Csavaros egyszintes átkötőkapocs 2x2 csatlakozás 6,2 mm 4 mm2 32A - es
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

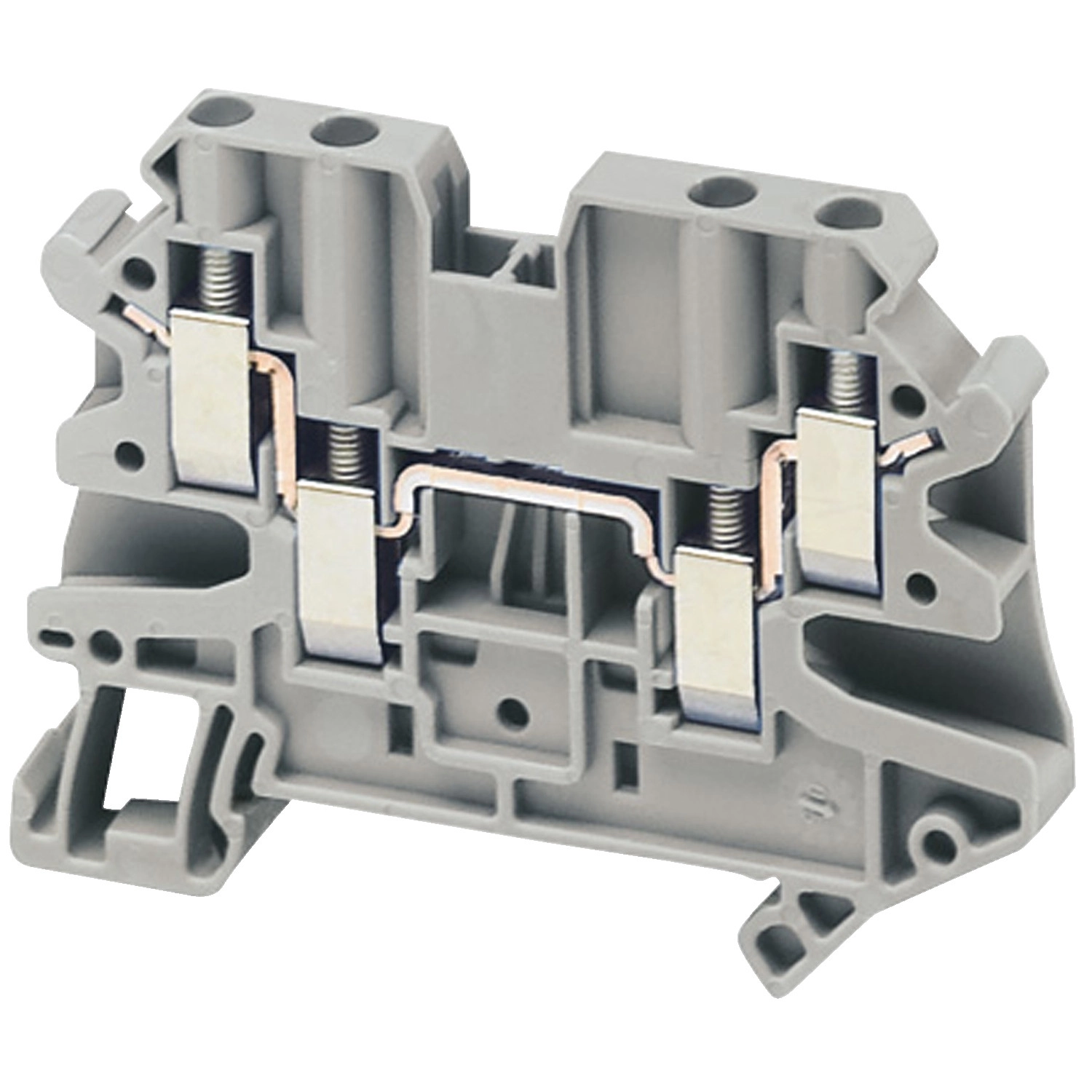

A Linergy TR termékcsalád részeként ez a szürke színű NSYTRV44 modell 4 csatlakozási ponttal rendelkezik, és 50 darabos készletben kapható. A terminál blokk csatlakoztatása rendkívül egyszerű: clip-on (bepattintós) rögzítési módjának köszönhetően szerszám nélkül illeszthető DIN sínre. A kompakt kialakítás előnyt jelent a szűkös kapcsolószekrényekben: mindössze 6,2 mm széles, 47,5 mm magas és 65,4 mm hosszú. A sorkapocs 2-2 csavaros csatlakozási ponttal rendelkezik mind felfelé (upstream), mind lefelé (downstream), amelyek M3-as méretűek.
A Schneider Electric NSYTRV44 sorkapocs rendkívül rugalmas a használható kábelkeresztmetszetek tekintetében. Alkalmas 0,14-6 mm² tömör kábelhez (érvéghüvellyel vagy anélkül), valamint 0,2-4 mm² flexibilis kábelhez érvéghüvellyel, illetve 0,14-6 mm² flexibilis kábelhez érvéghüvely nélkül. A csavarok meghúzási nyomatéka 0,6-0,8 Nm, a kábelcsupaszítási hossz pedig 9 mm. A csatlakoztatáshoz és leválasztáshoz egyaránt csavarhúzót kell használnod. A terminál blokk villamos paraméterei kiemelkedőek: 500 V névleges üzemi feszültséggel rendelkezik az EN/IEC 60947-7-1 szabványnak megfelelően (UL szerint 150 V), és 32 A névleges áramot támogat az EN/IEC 60947-7-1 szabvány szerint (UL szerint 30 A). A szigetelőház poliamid 6/6 anyagból, a csatlakozó és a csavar rézötvözetből, a rugó króm-nikkel acélból készült. A termék kiváló villamos tulajdonságokkal rendelkezik, beleértve az 1000 V dielektromos szilárdságot, 0,01-es dielektromos veszteséget és 3,7-es dielektromos állandót 1 MHz-en. A felületi ellenállás 1000 GΩ, a kúszóáram-állóság 500 CTI, és a lángállóság V0 szintű, 0,8 mm vastagság mellett, az UL 94 szabványnak megfelelően. A NSYTRV44 kompatibilis számos Schneider Electric termékcsaláddal, beleértve a PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys, Thalassa TBP és TBS rendszereket, valamint a Spacial kapcsolószekrényekkel is.
Schneider Electric Linergy TR terminals blocks - NSYTRV44 műszaki adatok
Főbb jellemzők
Termékcsalád: Linergy
Terméknév: Linergy TR
Termék vagy összetevő típusa: Sorkapocs
Eszköz rövid neve: TRV
Tartozék/különálló alkatrész kategória: Csatlakozási tartozék
Sorkapocs típusa: Átkötő
Sorkapocs szint: 1
Rögzítési mód: Bepattintós
Névleges keresztmetszet: 4 mm²
Hosszúság: 65,4 mm
Szín: Szürke
Mennyiség készletenként: 50 darabos készlet
Kiegészítő adatok
Szélesség: 6,2 mm
Magasság: 47,5 mm
Csatlakozások - terminálok: 2 x csavaros terminál: downstream (M3)
2 x csavaros terminál: upstream (M3)
Csatlakozások száma: 4
Csatlakozási pozíció: Oldalsó
Mérési bemenetek száma: 2
Kábel keresztmetszet: 0,14...6 mm², tömör kábel érvéghüvellyel
0,2...4 mm², flexibilis kábel érvéghüvellyel
0,14...6 mm², flexibilis kábel érvéghüvely nélkül
0,14...6 mm², tömör kábel érvéghüvely nélkül
Meghúzási nyomaték: 0,6...0,8 N.m
Huzalcsupaszítási hossz: 9 mm
Szerszám típusa: Csatlakoztatás: csavarhúzó
Leválasztás: csavarhúzó
[Ue] névleges üzemi feszültség: 500 V az EN/IEC 60947-7-1 szerint
150 V UL
[In] névleges áram: 32 A az EN/IEC 60947-7-1 szerint
30 A UL
Anyagok
Anyag: Poliamid 6/6: szigetelőház
Rézötvözet: csatlakozó és csavar
Rézötvözet: átkötő kapocs
Króm-nikkel acél: rugó
Dielektromos veszteség: 0,01 1 MHz-en az IEC 60250 szerint
0,01 1 MHz-en a VDE 0303-T4 szerint
Dielektromos állandó: 3,7 1 MHz-en
Fajlagos ellenállás: 10000 MΩ.m az IEC 60093 szerint
10000 MΩ.m a VDE 0303-T30 szerint
Felületi ellenállás: 1000 GΩ az IEC 60093 szerint
1000 GΩ a VDE 0303-T30 szerint
Kúszóáram-állóság: 500 CTI (> 400 kB) az IEC 60093 szerint
500 CTI (> 400 kB) a VDE 0303-T30 szerint
Lángállóság: V0, vastagság 0,8 mm az UL 94 szerint
Kompatibilitás
Termékcsalád kompatibilitás: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys, Thalassa TBP, Thalassa TBS
Termék kompatibilitás: Spacial kapcsolószekrények
Környezeti jellemzők
Termék tanúsítványok: DNV, UL, CSA, GL
Dielektromos szilárdság: 1000 V az IEC 60243-1 szerint
Üzemi környezeti hőmérséklet: -40...130 °C az IEC 60216-1 szerint
-40...130 °C a VDE 0304-T21 szerint
