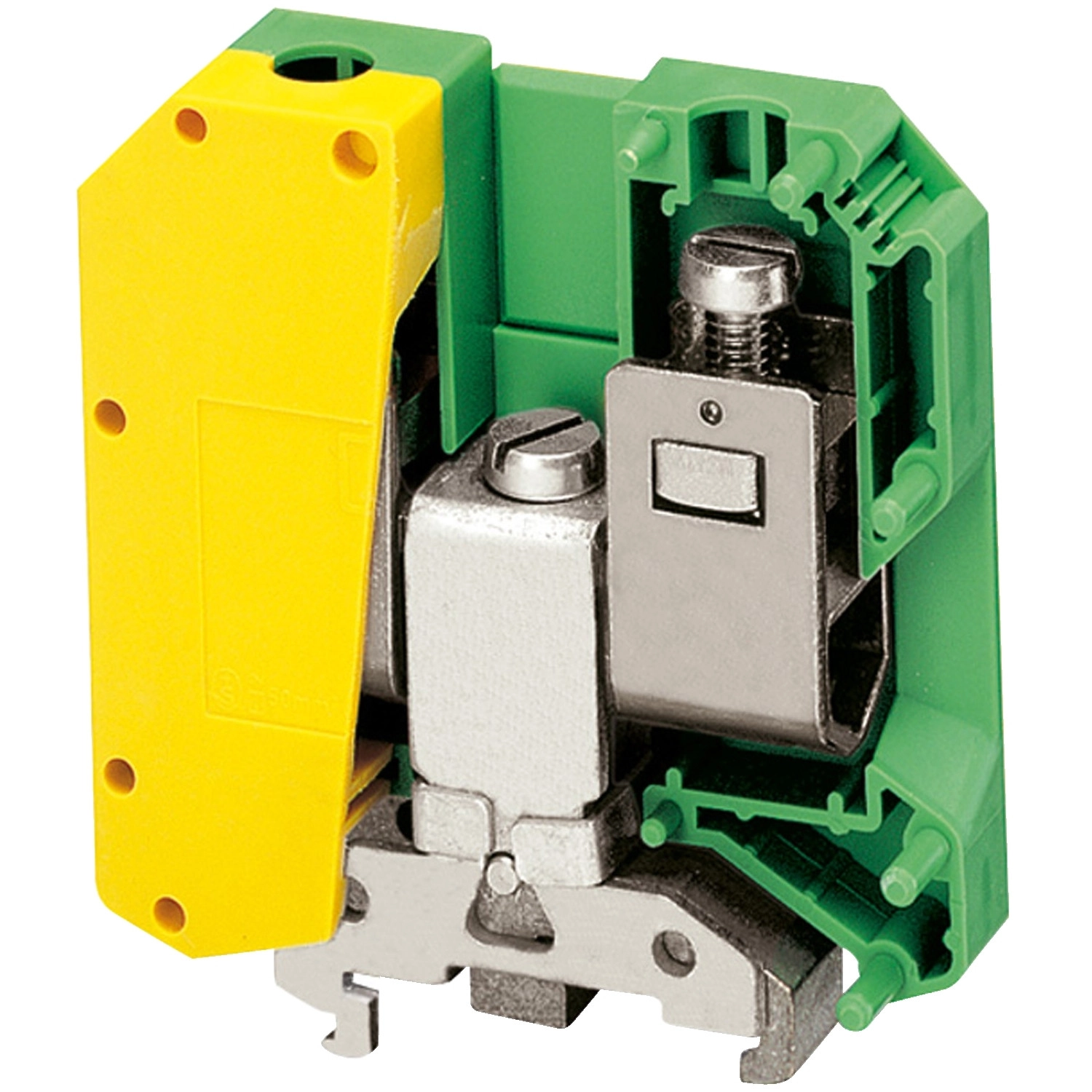

Schneider Electric Linergy TR terminals blocks - NSYTRV502PE - Csavaros egyszintes földelőkapocs 1x1 csatlakozás 20 mm 50 mm2 150A - es zöld - sárga
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Linergy TR NSYTRV502PE sorkapocs kiváló minőségű poliamid 6/6 szigetelő házból készült, amely biztosítja a megfelelő elektromos szigetelést és mechanikai szilárdságot. A termék clip-on típusú rögzítési móddal rendelkezik, ami jelentősen megkönnyíti a telepítési folyamatot. A kapocs 70,5 mm hosszú, 20 mm széles és 83,5 mm magas, így kompakt mérete ellenére is kellő stabilitást biztosít. A földelőkapocs 150 A névleges áramot képes kezelni az EN/IEC 60947-7-1 szabvány szerint, így megfelel az ipari alkalmazások szigorú követelményeinek.
A termék rendkívül sokoldalú a kábelcsatlakoztatás szempontjából, mivel 25-70 mm² tömör, 25-50 mm² sodrott érvéghüvellyel ellátott, valamint 25-70 mm² sodrott érvéghüvely nélküli kábelekkel is használható. A csavaros csatlakozók 6-8 N.m meghúzási nyomatékot igényelnek, és a javasolt kábel csupaszolási hossz 24 mm. Mind a csatlakoztatáshoz, mind a leválasztáshoz csavarhúzó szükséges. A sorkapocs oldalirányú csatlakozási pozícióval rendelkezik, ami megkönnyíti a hozzáférést és a szerelést.
A Linergy TR NSYTRV502PE kapcsok kiváló elektromos tulajdonságokkal rendelkeznek. A dielektromos veszteség 0,01 1 MHz-en (az IEC 60250 és VDE 0303-T4 szabványoknak megfelelően), a dielektromos állandó 3,7 1 MHz-en. A termék 10000 MΩ.m fajlagos ellenállással, 1000 GΩ felületi ellenállással és 1000 V dielektromos szilárdsággal büszkélkedhet. A földelőkapocs rendkívül széles, -40...130 °C közötti üzemi hőmérséklet-tartományban használható, ami biztosítja a megbízható működést szélsőséges környezeti feltételek mellett is.
A Schneider Electric Linergy TR NSYTRV502PE termék kompatibilis számos Schneider Electric rendszerrel, beleértve a PrismaSeT G, PrismaSeT P, PrismaSeT Pack 250, PanelSeT, TeSys, Mureva, PrismaSeT XS sorozatokat, valamint a Spacial házakkal. A termék számos nemzetközi minősítéssel rendelkezik, többek között LR, GL, DNV, UL és CSA tanúsítványokkal, ami garantálja a globális szabványoknak való megfelelést és a megbízható működést.
Schneider Electric Linergy TR terminals blocks - NSYTRV502PE - Csavaros egyszintes földelőkapocs 1x1 csatlakozás 20 mm 50 mm2 150A - es zöld - sárga műszaki adatok
Általános jellemzők
Termékcsalád: Linergy
Terméknév: Linergy TR
Terméktípus: Sorkapocs
Rövid terméknév: TRV
Sorkapocs típus: Védőföld
Sorkapocs szint: 1
Rögzítési mód: Clip-on
Névleges keresztmetszet: 50 mm²
Hosszúság: 70.5 mm
Szín: Zöld-sárga
Mennyiség: 50 db-os kiszerelés
Kiegészítő tulajdonságok
Szélesség: 20 mm
Magasság: 83.5 mm
Csatlakozások: 1 x csavaros csatlakozás: bemenet
1 x csavaros csatlakozás: kimenet
Csatlakozások száma: 2
Csatlakozási pozíció: Oldalirányú
Mérési bemenetek száma: 0
Kábel keresztmetszet: 25...70 mm², tömör
25...50 mm², sodrott érvéghüvellyel
25...70 mm², sodrott érvéghüvely nélkül
Meghúzási nyomaték: 6...8 N.m
Kábel csupaszolási hossz: 24 mm
Szerszám típus: Csatlakoztatás: csavarhúzó
Leválasztás: csavarhúzó
Névleges áram: 150 A az EN/IEC 60947-7-1 szerint
Anyag: Poliamid 6/6: szigetelő ház
Elektromos jellemzők
Dielektromos veszteség: 0.01 1 MHz-en az IEC 60250 szerint
0.01 1 MHz-en a VDE 0303-T4 szerint
Dielektromos állandó: 3.7 1 MHz-en
Fajlagos ellenállás: 10000 MΩ.m az IEC 60093 szerint
10000 MΩ.m a VDE 0303-T30 szerint
Felületi ellenállás: 1000 GΩ az IEC 60093 szerint
1000 GΩ a VDE 0303-T30 szerint
Kúszási ellenállás: 500 CTI (> 400 kB) az IEC 60093 szerint
500 CTI (> 400 kB) a VDE 0303-T30 szerint
Lángállóság: V0, 0.8 mm vastagság az UL 94 szerint
Dielektromos szilárdság: 1000 V az IEC 60243-1 szerint
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -40...130 °C az IEC 60216-1 szerint
-40...130 °C a VDE 0304-T21 szerint
Kompatibilitás
Kompatibilis sorozatok: PrismaSeT G, PrismaSeT P, PrismaSeT Pack 250, PanelSeT, TeSys, Mureva, PrismaSeT XS
Termék kompatibilitás: Spacial házak
Tanúsítványok
Terméktanúsítványok: LR, GL, DNV, UL, CSA
