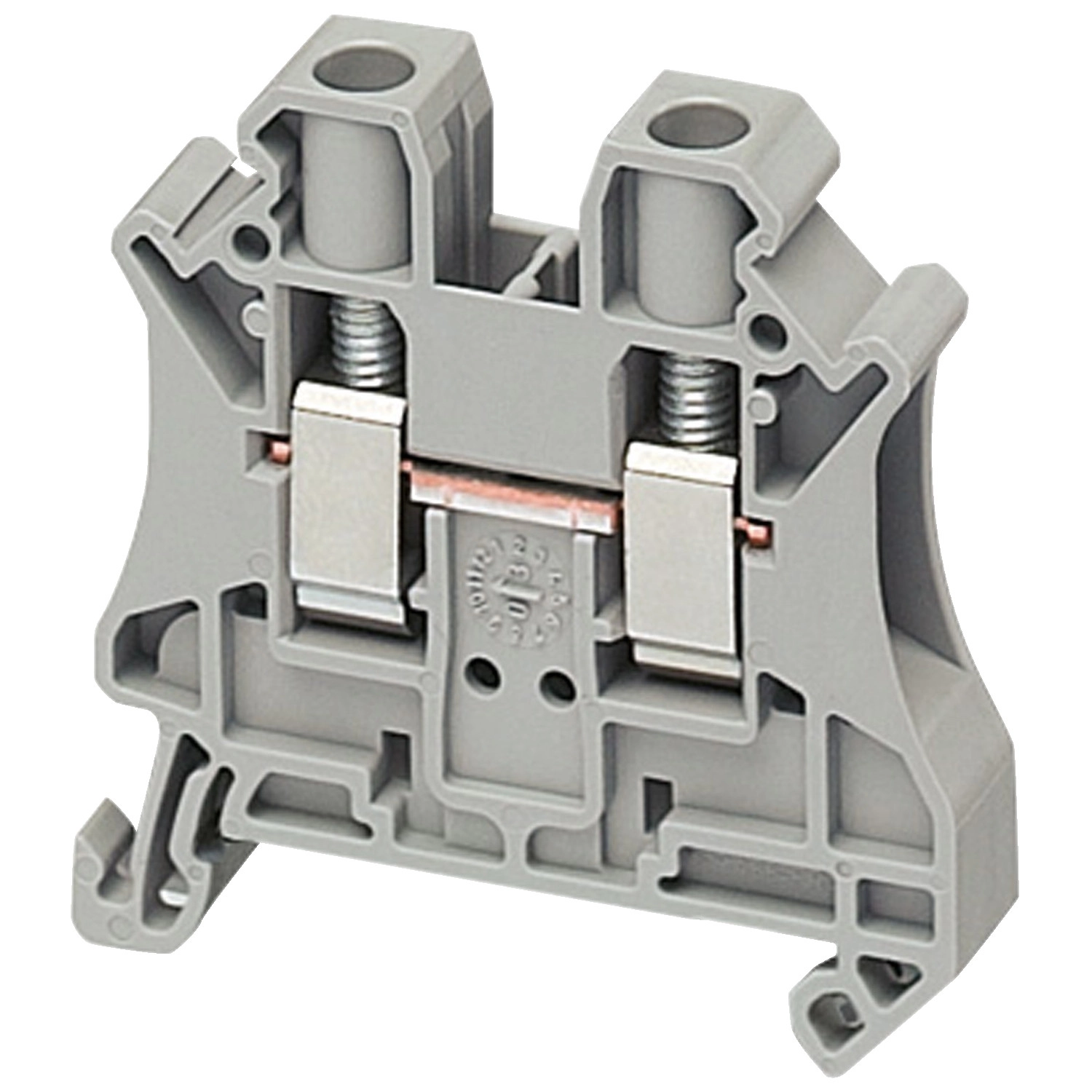

Schneider Electric Linergy TR terminals blocks - NSYTRV62 - Csavaros egyszintes átkötőkapocs 1x1 csatlakozás 8,2 mm 6 mm2 41A - es
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Linergy TR sorozatú NSYTRV62 átkötőkapocs technikai jellemzői között szerepel a 6 mm² névleges keresztmetszetű vezeték fogadási képesség, valamint a 41A névleges áramerősség az EN/IEC 60947-7-1 szabvány szerint (UL és CSA tanúsítványok esetén ez 50A). A termék 1000V üzemi feszültségig alkalmazható az EN/IEC szabvány szerint, míg UL és CSA előírások szerint 600V-ig. A kapocs oldalirányú csatlakozási lehetőséggel rendelkezik, két mérési ponttal, és DIN-sínre pattintható kivitelben készül. A termék méretei optimalizáltak: 47,7 mm hosszú, 8,2 mm széles és 47,5 mm magas, ami lehetővé teszi a hatékony helykihasználást a kapcsolószekrényekben.
A Linergy TR kapocs rendkívül sokoldalú a csatlakoztatható kábelek tekintetében: alkalmas 0,2-10 mm² tömör kábel fogadására érvéghüvellyel vagy anélkül, valamint 0,2-6 mm² hajlékony kábel érvéghüvellyel és 0,2-10 mm² hajlékony kábel érvéghüvely nélkül. A csavaros csatlakozási technológia 1,5-1,8 Nm meghúzási nyomatékot igényel, és a vezetékek csupaszolási hossza 10 mm. A szereléshez és szétszereléshez egyszerű csavarhúzó szükséges. Az NSYTRV62 kapocs anyaga kiváló minőségű poliamid 6/6 szigetelőház, réz ötvözet csatlakozó és csavar, valamint króm-nikkel acél rugó, amelyek együttesen biztosítják a termék hosszú élettartamát és megbízhatóságát még szélsőséges körülmények között is.
A Schneider Electric Linergy TR sorozatú NSYTRV62 átkötőkapocs széles hőmérséklet-tartományban, -40°C és +130°C között használható az IEC 60216-1 és VDE 0304-T21 szabványoknak megfelelően. A termék számos minősítéssel rendelkezik, beleértve a VDE, GL, DNV, CSA és UL tanúsítványokat. Kompatibilis a Schneider Electric számos rendszerével, mint például a PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS és TeSys, valamint a Spacial kapcsolószekrényekkel. A termék kiváló dielektromos tulajdonságokkal rendelkezik, tűzállósága V0 besorolású az UL 94 szabvány szerint 0,8 mm vastagságnál, ami biztonságos működést garantál bármilyen ipari környezetben.
Schneider Electric Linergy TR terminals blocks - NSYTRV62 - Csavaros egyszintes átkötőkapocs műszaki adatok
Általános adatok
Gyártó: Schneider Electric
Termékcsalád: Linergy
Terméknév: Linergy TR
Termék típus: Sorkapocs
Rövid terméknév: TRV
Tartozék/külön alkatrész kategória: Csatlakoztatási tartozék
Sorkapocs típus: Átmenő
Sorkapocs szint: 1
Rögzítési mód: Rápattintható
Műszaki jellemzők
Névleges keresztmetszet: 6 mm²
Hossz: 47,7 mm
Szélesség: 8,2 mm
Magasság: 47,5 mm
Szín: Szürke
Csatlakozások: 1 x csavaros csatlakozó: felső (M4), 1 x csavaros csatlakozó: alsó (M4)
Csatlakozások száma: 2
Csatlakozási pozíció: Oldalirányú
Mérési bemenetek száma: 2
Kábelezési adatok
Kábel keresztmetszet:
0,2...10 mm², tömör kábel kábelvéggel
0,2...6 mm², rugalmas kábel kábelvéggel
0,2...10 mm², tömör kábel kábelvég nélkül
0,2...10 mm², rugalmas kábel kábelvég nélkül
Meghúzási nyomaték: 1,5...1,8 N.m
Vezeték csupaszolási hossz: 10 mm
Szerszám típus: Csatlakoztatás: csavarhúzó, Szétszerelés: csavarhúzó
Elektromos jellemzők
Névleges üzemi feszültség [Ue]:
1000 V az EN/IEC 60947-7-1 szerint
600 V CSA
600 V UL
Névleges áram [In]:
41 A az EN/IEC 60947-7-1 szerint
50 A UL
50 A CSA
Anyagok
Anyagok:
Poliamid 6/6: szigetelőház
Réz ötvözet: csatlakozó és csavar
Réz ötvözet: átkötő link
Króm-nikkel acél: rugó
Környezeti adatok
Dielektromos veszteség: 0,01 1 MHz-en az IEC 60250 szerint, 0,01 1 MHz-en a VDE 0303-T4 szerint
Dielektromos állandó: 3,7 1 MHz-en
Fajlagos ellenállás: 10000 MΩ.m az IEC 60093 szerint, 10000 MΩ.m a VDE 0303-T30 szerint
Felületi ellenállás: 1000 GΩ az IEC 60093 szerint, 1000 GΩ a VDE 0303-T30 szerint
Kúszóáram-állóság: 500 CTI (> 400 kB) az IEC 60093 szerint, 500 CTI (> 400 kB) a VDE 0303-T30 szerint
Lángállóság: V0, 0,8 mm vastagság az UL 94 szerint
Dielektromos szilárdság: 1000 V az IEC 60243-1 szerint
Környezeti hőmérséklet működés közben: -40...130 °C az IEC 60216-1 szerint, -40...130 °C a VDE 0304-T21 szerint
Tanúsítványok
Terméktanúsítványok: VDE, GL, DNV, CSA, UL
