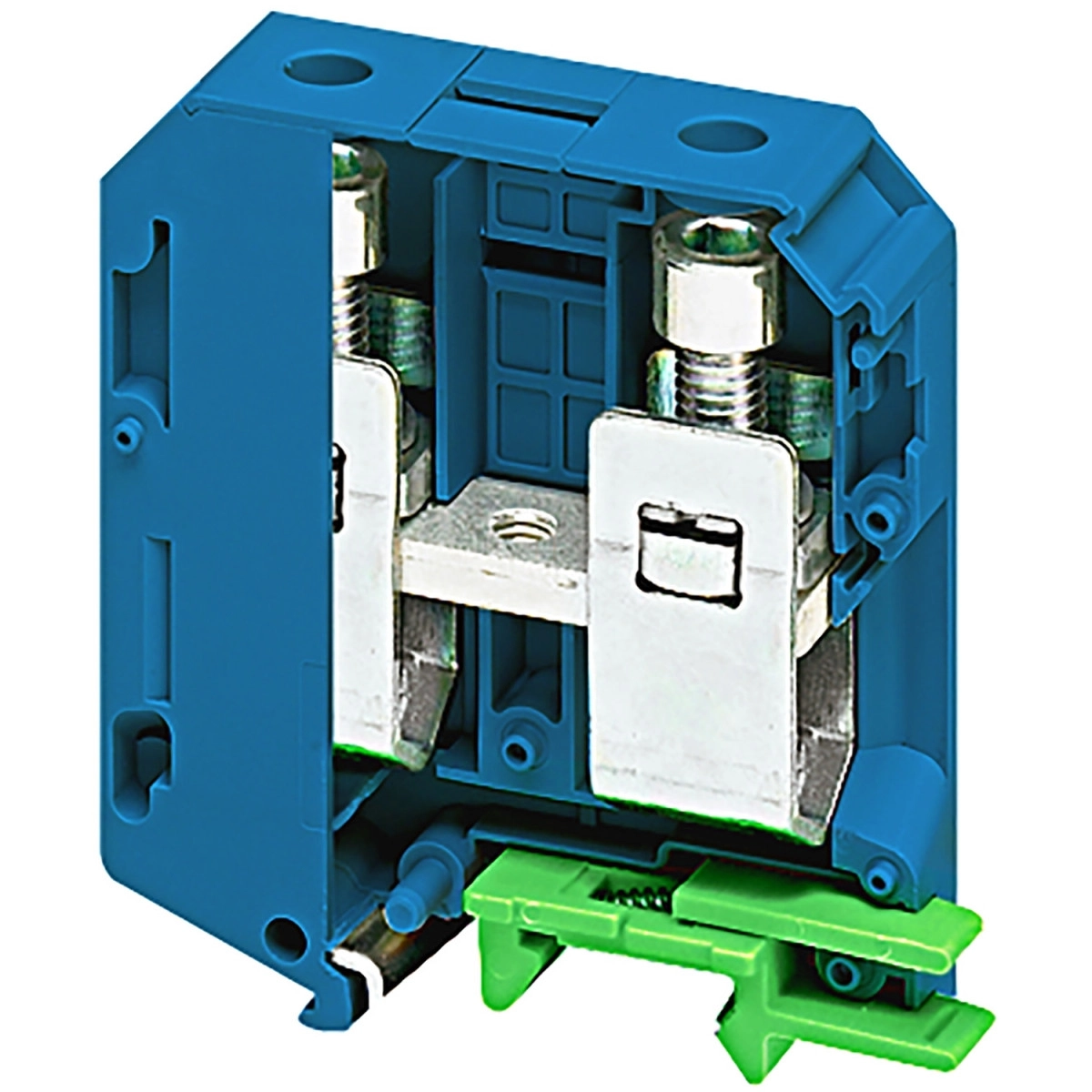

Schneider Electric Linergy TR terminals blocks - NSYTRV702BL - Csavaros egyszintes átkötőkapocs 1x1 csatlakozás 20,3 mm 70 mm2 192A - es kék
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A termék különlegessége a kiváló minőségű poliamid 6/6 szigetelőháznak köszönhető tartósság és megbízhatóság. A kék színű sorkapcsok 192 A névleges áramot képesek biztonságosan vezetni az EN/IEC 60947-7-1, CSA és UL szabványoknak megfelelően. A csatlakoztatható vezetékek széles spektruma - 25-70 mm² rugalmas kábel kábelvég nélkül és 16-95 mm² tömör kábel - rugalmassá teszi a felhasználást különböző alkalmazási területeken. A clip-on rögzítési mód egyszerű szerelhetőséget biztosít, míg a 8-10 Nm meghúzási nyomaték garantálja a stabil elektromos kapcsolatot.
A Schneider Electric Linergy TR sorkapcsok kiemelkedő műszaki paraméterekkel büszkélkedhetnek: 1000 V névleges üzemi feszültség (EN/IEC, CSA szerint) és 600 V (UL szerint), 70,5 mm hosszúság, 20,3 mm szélesség és 87,5 mm magasság. Az oldalsó csatlakozási pozíció és a 24 mm-es vezeték csupaszítási hossz praktikus telepítést tesz lehetővé. A sorkapcsok kompatibilisek számos Schneider Electric rendszerrel, beleértve a PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys termékcsaládokat, valamint a Spacial házakkal is.
A termék kiváló elektromos tulajdonságokkal rendelkezik: dielektromos állandó 3,7 1 MHz-en, dielektromos veszteség 0,01 1 MHz-en (IEC 60250, VDE 0303-T4 szerint), 10000 MΩ.m fajlagos ellenállás, 1000 GΩ felületi ellenállás és 500 CTI kúszóáram-állóság. A V0 lángállósági fokozat (0,8 mm vastagságnál az UL 94 szerint) további biztonságot nyújt. A termék működési hőmérséklet tartománya rendkívül széles: -40...+130 °C (IEC 60216-1, VDE 0304-T21 szerint), ami sokféle környezetben történő alkalmazást tesz lehetővé. A termék rendelkezik VDE, DNV, UL, GL és CSA tanúsítványokkal, ami bizonyítja megfelelőségét a legmagasabb ipari szabványoknak.
Schneider Electric Linergy TR terminals blocks - NSYTRV702BL - Csavaros egyszintes átkötőkapocs 1x1 csatlakozás 20,3 mm 70 mm2 192A - es kék műszaki adatok
Alapadatok
Termékcsalád: Linergy
Terméknév: Linergy TR
Termék típusa: Sorkapocs
Rövid termékazonosító: TRV
Sorkapocs típus: Átmenő
Sorkapocs szint: 1
Rögzítési mód: Clip-on
Névleges keresztmetszet: 70 mm²
Hosszúság: 70,5 mm
Szín: Kék
Mennyiség szettben: 10 darabos szett
Kiegészítő adatok
Szélesség: 20,3 mm
Magasság: 87,5 mm
Csatlakozások - terminálok: 1 x csavaros terminál: felvezető
1 x csavaros terminál: levezető
Csatlakozások száma: 2
Csatlakozási pozíció: Oldalsó
Mérési bemenetek száma: 1
Kábel keresztmetszet: 25...70 mm², rugalmas kábel kábelvég nélkül
16...95 mm², tömör kábel
Meghúzási nyomaték: 8...10 N.m
Vezetékcsupaszítási hossz: 24 mm
Szerszám típus: Csatlakozáshoz: csavarhúzó
Leválasztáshoz: csavarhúzó
Névleges üzemi feszültség [Ue]: 1000 V az EN/IEC 60947-7-1 szerint
1000 V CSA
600 V UL
Névleges áram [In]: 192 A az EN/IEC 60947-7-1 szerint
192 A CSA
192 A UL
Anyag: Poliamid 6/6: szigetelőház
Elektromos tulajdonságok
Dielektromos veszteség: 0,01 1 MHz-en az IEC 60250 szerint
0,01 1 MHz-en a VDE 0303-T4 szerint
Dielektromos állandó: 3,7 1 MHz-en
Fajlagos ellenállás: 10000 MΩ.m az IEC 60093 szerint
10000 MΩ.m a VDE 0303-T30 szerint
Felületi ellenállás: 1000 GΩ az IEC 60093 szerint
1000 GΩ a VDE 0303-T30 szerint
Kúszóáram-állóság: 500 CTI (> 400 kB) az IEC 60093 szerint
500 CTI (> 400 kB) a VDE 0303-T30 szerint
Lángállóság: V0, 0,8 mm vastagság az UL 94 szerint
Nettó tömeg: 195 g
Kompatibilitás
Termékcsalád kompatibilitás: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Termék kompatibilitás: Spacial házak
Környezet
Terméktanúsítványok: VDE, DNV, UL, GL, CSA
Dielektromos szilárdság: 1000 V az IEC 60243-1 szerint
Üzemi környezeti hőmérséklet: -40...130 °C az IEC 60216-1 szerint
-40...130 °C a VDE 0304-T21 szerint
