Schneider Electric Magelis GTO - HMIGTO2310 - általános HMI terminál, 5,7", 320x240 QVGA
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

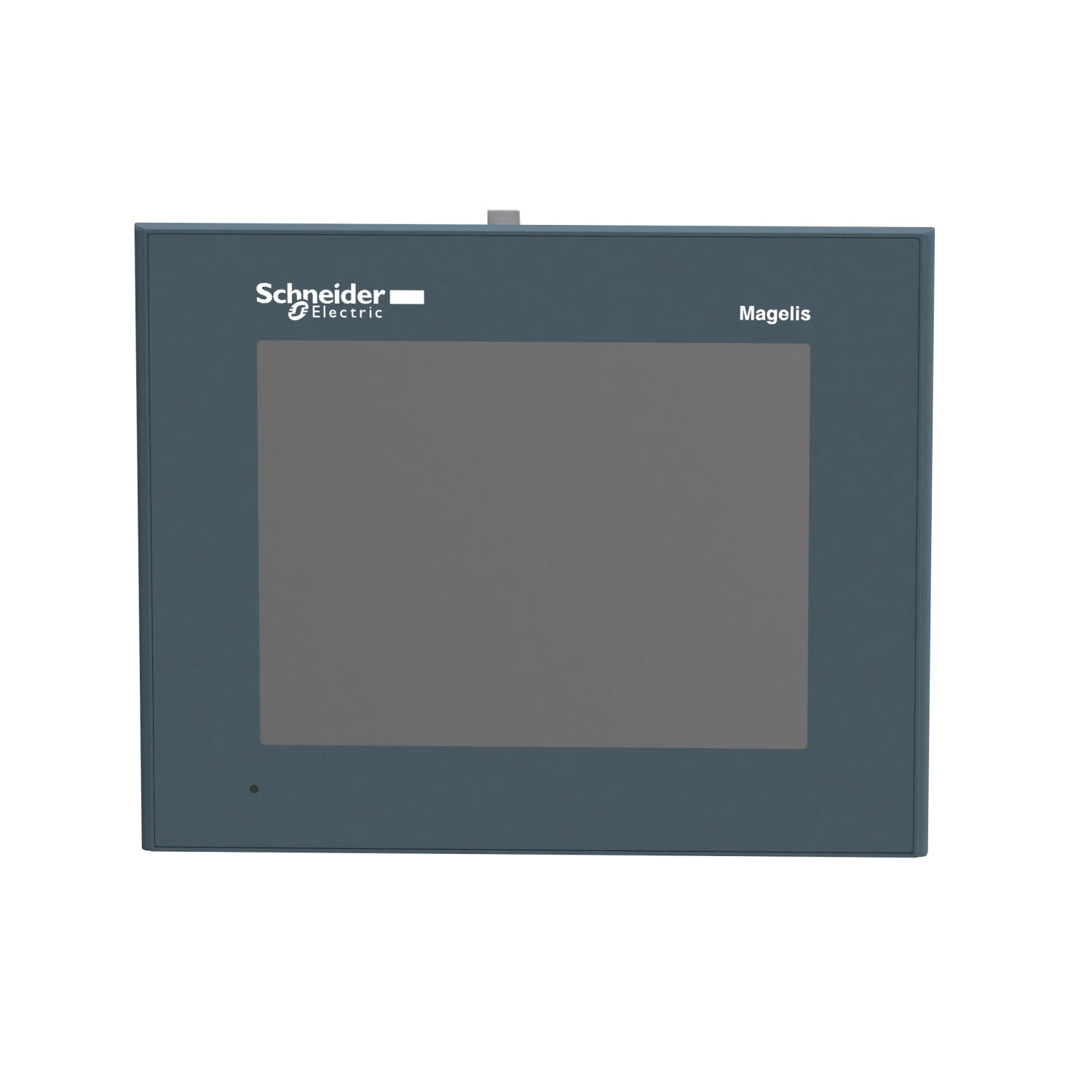

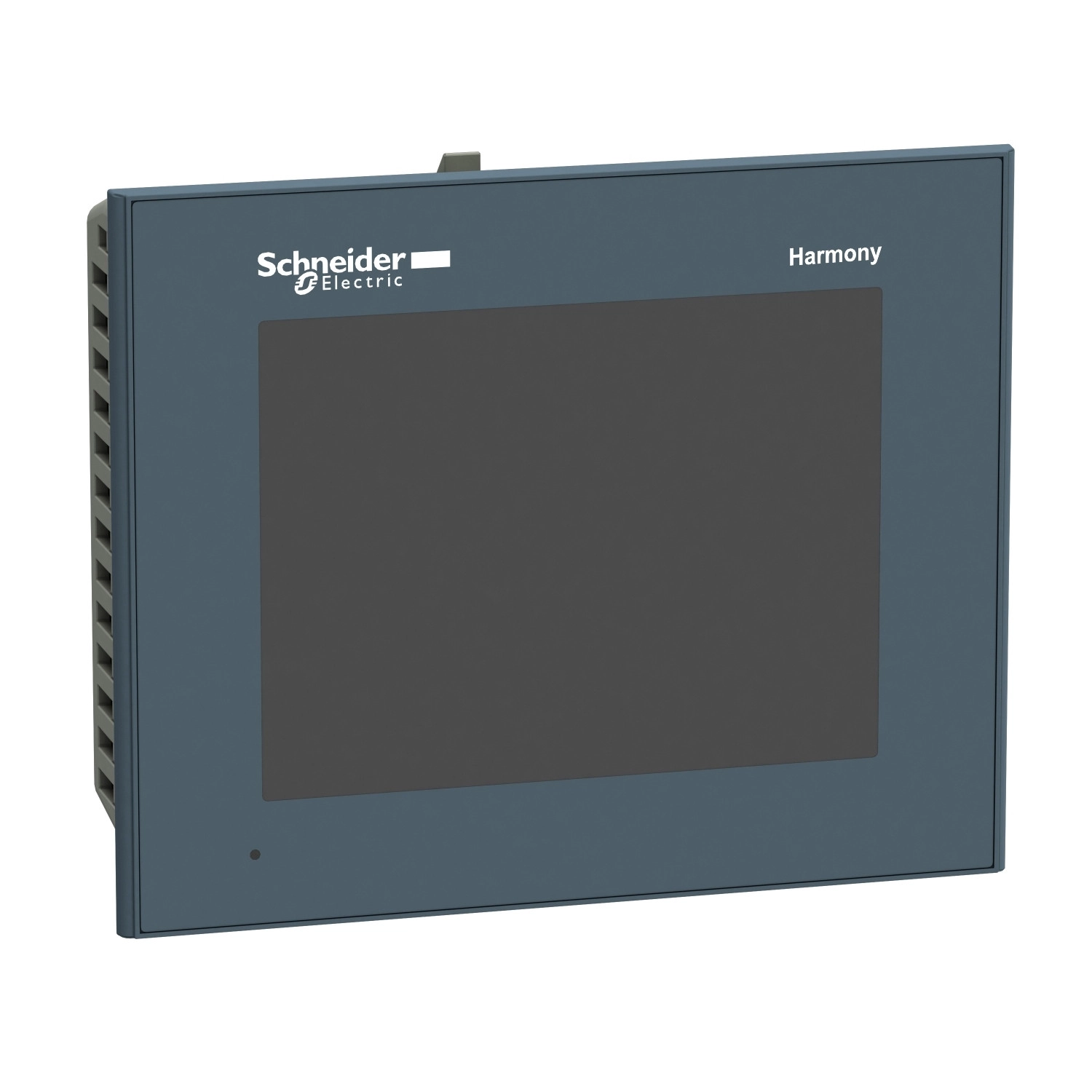

A készülék szíve egy 5,7 colos TFT LCD érintőképernyő, amely 320 x 240 pixel felbontással (QVGA) és lenyűgöző, 65536 színű megjelenítéssel rendelkezik. Ez a színmélység lehetővé teszi a részletgazdag folyamatábrák, diagramok és vezérlőfelületek megjelenítését. A háttérvilágítás fehér színű, 50000 órás élettartammal, amely jelentősen csökkenti a karbantartási költségeket és növeli a berendezés megbízhatóságát. A képernyő fényerejét 16 különböző szinten állíthatod, akár a képernyőn keresztül, akár szoftveresen, így mindig az optimális láthatóságot biztosíthatod a különböző környezeti fényviszonyok mellett.
A HMIGTO2310 ipari környezethez tervezett robosztus kialakítással rendelkezik. Az elülső panel IP65 védettségi szinttel büszkélkedhet, ami tökéletesen védi a port és a nedvesség behatolásától, míg a hátsó panel IP20 besorolású. Az előlap megfelel a NEMA 4X szabványnak is (beltéri használatra). A készülék rendkívül strapabíró, amit a kiváló ütés- és rezgésállóság is bizonyít. Képes ellenállni akár 147 m/s² erősségű ütéseknek is mindhárom (X, Y, Z) irányban, valamint elviseli a tartós rezgéseket 3,5 mm amplitúdóval 5-9 Hz között, illetve 1 g gyorsulással 9-150 Hz tartományban. A panel különböző környezeti feltételek mellett is megbízhatóan működik, 0-55 °C üzemi hőmérséklet-tartománnyal és 10-90%-os relatív páratartalom mellett (kondenzáció nélkül).

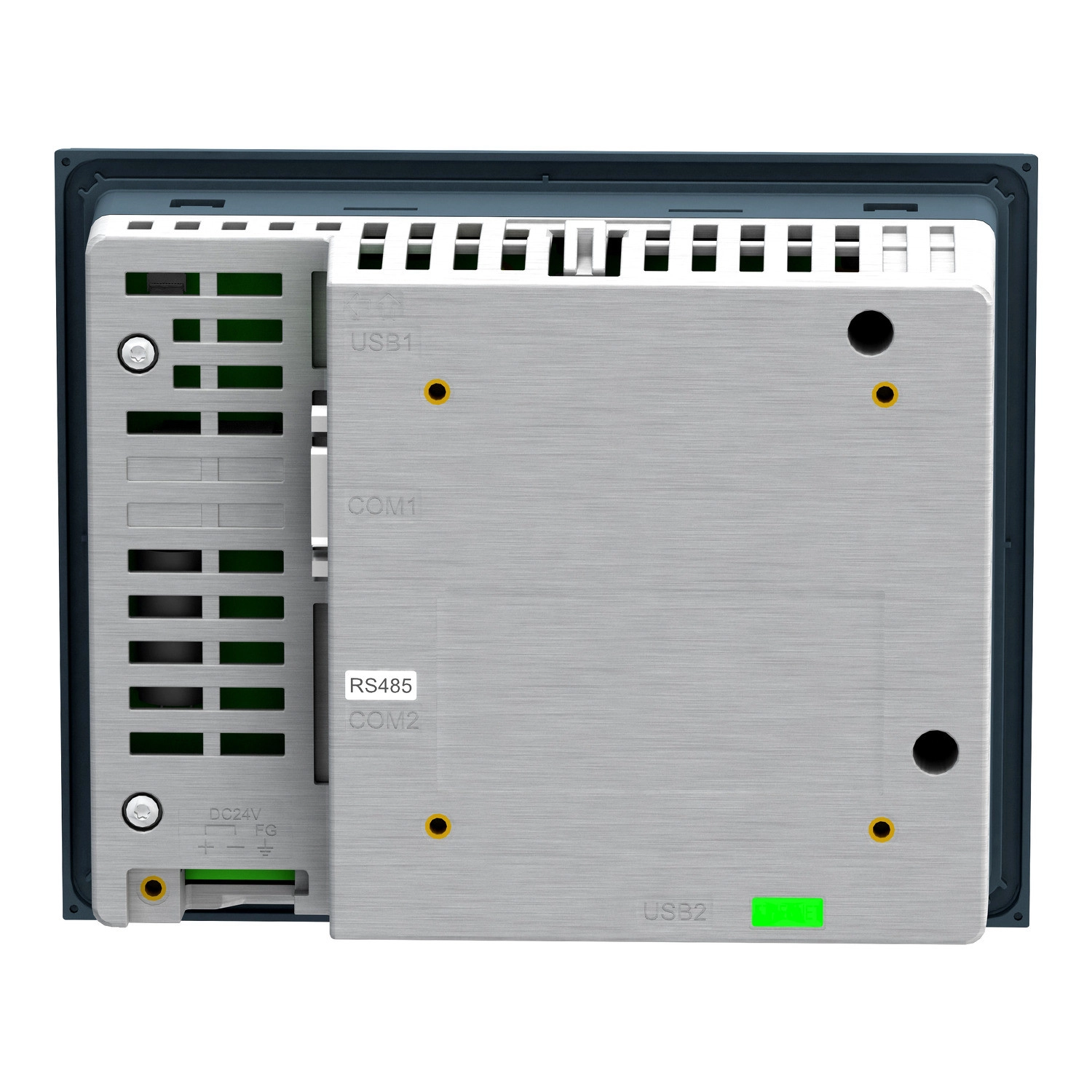

A HMIGTO2310 panel széles csatlakozási lehetőségekkel rendelkezik, amely rugalmas integrációt biztosít különböző automatizálási rendszerekbe. A készülék két soros porttal van felszerelve: egy COM1 RS232C SUB-D 9 csatlakozóval (2400-115200 bps átviteli sebesség) és egy COM2 RS485 RJ45 porttal, amely nemcsak standard RS485 kommunikációra képes 2400-115200 bps sebességgel, hanem kompatibilis a Siemens MPI protokollal is 187,5 kbps sebességgel. Emellett Ethernet csatlakozással is rendelkezik (10BASE-T/100BASE-TX, IEEE 802.3), valamint USB 2.0 type A és mini B portokkal a könnyű adatátvitel érdekében. A panel számos protokollt támogat, beleértve a Schneider Electric Modicon Modbus, Uni-TE, Modbus Plus, FIPWAY és Modbus TCP protokollokat, valamint harmadik féltől származó protokollokat, mint a Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley és Siemens Simatic, így szinte bármilyen PLC-vel vagy vezérlőrendszerrel képes kommunikálni.
Schneider Electric Magelis GTO - HMIGTO2310 - általános HMI terminál, 5,7", 320x240 QVGA műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony GTO
Termék típusa: Fejlett érintőképernyős panel
Kijelző színe: 65536 szín
Kijelző mérete: 5,7 hüvelyk
Tápellátás: Külső forrás
Akkumulátor típusa: Lítium akkumulátor belső RAM-hoz, autonómia: 100 nap, töltési idő = 5 nap, akkumulátor élettartama = 10 év
Processzor típusa: ARM926EJ-S
Szoftvercsomag: Vijeo Designer
Kijelző jellemzők
Terminál típusa: Érintőképernyős kijelző
Kijelző típusa: Háttérvilágított színes TFT LCD
Kijelző felbontása: 320 x 240 pixel QVGA
Érintőzóna: 1024 x 1024
Érintőpanel: Rezisztív film, 1000000 ciklus
Háttérvilágítás élettartama: 50000 óra fehér, 25 °C-on
Fényerősség: 16 szint - vezérlés érintőpanelen keresztül, 16 szint - vezérlés szoftveren keresztül
Karakterkészlet: Koreai, Tajvani (hagyományos kínai), ASCII (európai karakterek), Kínai (egyszerűsített kínai), Japán (ANK, Kanji)
Elektromos jellemzők
Névleges tápfeszültség: 24 V DC
Tápfeszültség határértékek: 19,2...28,8 V
Bekapcsolási áram: 30 A
Maximális teljesítményfelvétel: 6,5 W amikor nincs tápellátás külső eszközöknek, 4,5 W amikor a háttérvilágítás KI van kapcsolva, 5 W amikor a háttérvilágítás tompított, 10,5 W
Memória és adattárolás
Memória leírás: Flash EPROM, 96 MB
Adatmentés: 512 KB belső RAM (SRAM)
Adattároló eszköz: SD kártya, <= 32 GB, SDHC kártya, <= 32 GB
Csatlakozási lehetőségek
Letölthető protokollok: Schneider Electric Modicon Modbus, Schneider Electric Modicon Uni-TE, Schneider Electric Modicon Modbus Plus, Schneider Electric Modicon FIPWAY, Mitsubishi Melsec harmadik fél protokollok, Omron Sysmac harmadik fél protokollok, Rockwell Automation Allen-Bradley harmadik fél protokollok, Siemens Simatic harmadik fél protokollok, Schneider Electric Modicon Modbus TCP

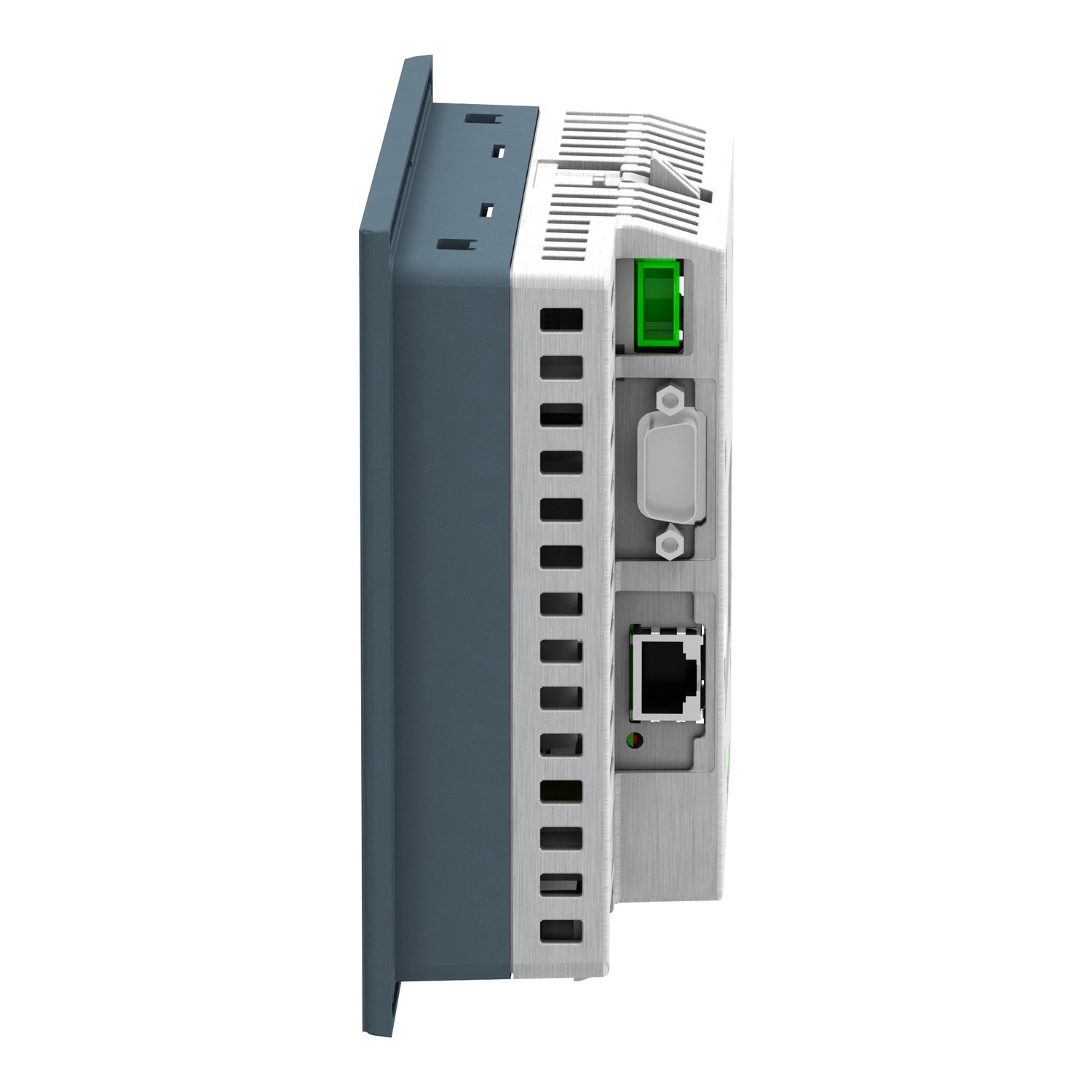

Integrált csatlakozási típus: COM1 soros link SUB-D 9, interfész: RS232C, átviteli sebesség: 2400...115200 bps, COM2 soros link RJ45, interfész: RS485, átviteli sebesség: 2400...115200 bps, COM2 soros link RJ45, interfész: RS485, átviteli sebesség: 187,5 kbps kompatibilis Siemens MPI-vel, Ethernet RJ45, interfész: 10BASE-T/100BASE-TX, Ethernet RJ45, interfész: IEEE 802.3, USB 2.0 type A, USB 2.0 type mini B
Mechanikai jellemzők
Termék felszerelése: Süllyesztett szerelés
Rögzítési mód: 4 csavaros rögzítővel
Előlap anyaga: PPT
Burkolat anyaga: PPT
Hűtés típusa: Természetes konvekció
Szélesség: 169,5 mm
Magasság: 137 mm
Mélység: 59,5 mm
Környezeti jellemzők
Szabványok: IEC 61000-6-2, UL 508, IEC 61131-2
Termék tanúsítványok: cULus, C-Tick, CE, KCC, UKCA, UKEX
Környezeti üzemi hőmérséklet: 0...55 °C
Környezeti tárolási hőmérséklet: -20...60 °C
Relatív páratartalom: 10...90 % kondenzáció nélkül
Üzemi magasság: < 2000 m
IP védettségi fokozat: IP20 (hátsó panel) megfelelve az IEC 60529 szabványnak, IP65 (előlap) megfelelve az IEC 60529 szabványnak
NEMA védettségi fokozat: NEMA 4X előlap (beltéri használat)
Ütésállóság: 147 m/s² 3 ütés minden irányban X, Y és Z megfelelve az IEC 61131-2 szabványnak
Rezgésállóság: 3,5 mm (f = 5...9 Hz) - X, Y, Z irányban 10 ciklusra (kb. 100 perc) - megfelelve az IEC 61131-2 szabványnak, 1 gn (f = 9...150 Hz) - X, Y, Z irányban 10 ciklusra (kb. 100 perc) - megfelelve az IEC 61131-2 szabványnak
Elektrosztatikus kisülés elleni védelem: 6 kV érintkezési kisülés megfelelve az IEC 61000-4-2 3. szintjének
