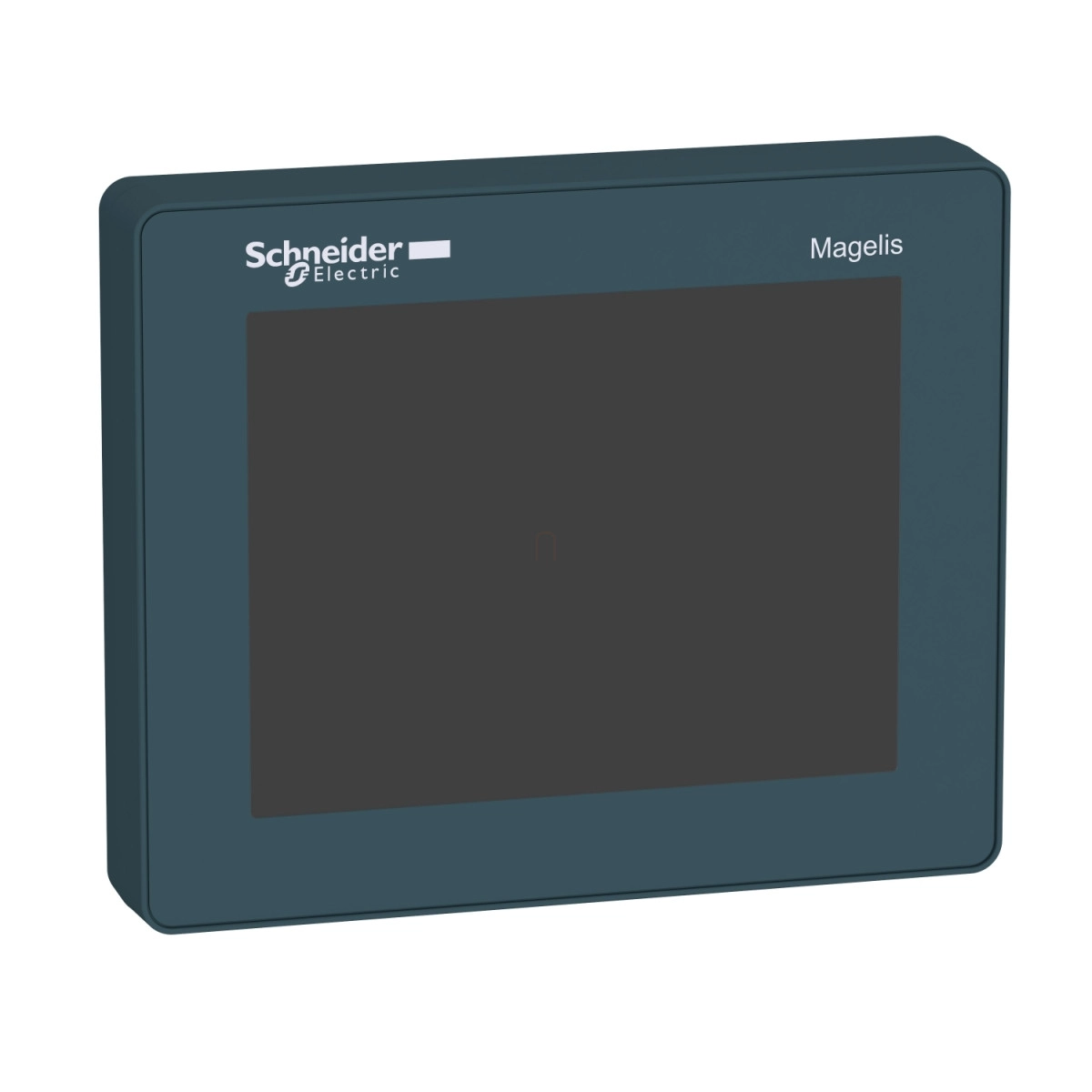

Schneider Electric Magelis SCU - HMIS65 - HMI tartalék alkatrész, HMI STU - SCU 3,5" kijelző modul
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az HMIS65 modell 320 x 240 pixel QVGA felbontású, színes TFT LCD kijelzővel rendelkezik, amelyet LED háttérvilágítás tesz jól láthatóvá különböző fényviszonyok között is. A kijelző háttérvilágításának élettartama kiemelkedően hosszú, akár 50000 óra is lehet, miközben 65536 színt képes megjeleníteni. A fényerő 16 különböző szinten állítható az érintőpanelen keresztül, így mindig az adott környezethez és igényekhez igazítható. A kijelző látószöge is figyelemre méltó: vízszintesen balra és jobbra egyaránt 60°, felfelé 40°, lefelé pedig 60°, ami rugalmas elhelyezést tesz lehetővé.
A HMIS65 HMI modul analóg érintőpanellel van felszerelve, amely intuitív kezelést biztosít. A kijelző többféle karakterkészletet támogat, beleértve a koreai, egyszerűsített kínai, japán (ANK, Kanji), ASCII és hagyományos tajvani (kínai) karaktereket is, így nemzetközi környezetben is kiválóan alkalmazható. A készülék méretei kompaktak: szélessége 97,6 mm, mélysége 80 mm, nettó súlya pedig 0,53 kg, ami megkönnyíti a beépítést szűkös helyekre is. A modul UKCA és UKEX tanúsítványokkal rendelkezik, ami garantálja a megfelelőséget a szigorú biztonsági előírásoknak.
A Schneider Electric HMIS65 HMI kijelzőmodul szerelése rendkívül rugalmas. A dokumentáció részletes útmutatást tartalmaz a különböző szerelési opciókhoz, beleértve az anti-rotációs T nélküli és anti-rotációs T-vel történő rögzítést is. A szerelési nyílás méretei, valamint a panel vastagságára vonatkozó követelmények precízen meg vannak határozva, biztosítva a biztonságos és stabil rögzítést. Az eszköz tartalmazza a szükséges műszaki rajzokat és méretezett ábrákat, amelyek megkönnyítik a beépítési előkészületeket. A Harmony SCU HMIS65 kijelző tökéletes választás mindazok számára, akik megbízható, hosszú élettartamú és felhasználóbarát HMI megoldást keresnek ipari környezetben.
Schneider Electric Magelis SCU - HMIS65 - HMI tartalék alkatrész, HMI STU - SCU 3,5" kijelző modul műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony SCU
Terméktípus: Kis méretű érintőképernyős HMI
Kijelzőméret: 3,5 hüvelyk
Felbontás: 320 x 240 pixel QVGA
Kijelző specifikációk
Kijelző típus: LED háttérvilágítású színes TFT LCD
Érintőpanel: Analóg
Háttérvilágítás élettartama: 50000 óra, 65536 színnel
Fényerő: 16 szint, érintőpanelen keresztül állítható
Látószög: vízszintesen 60° balra, 60° jobbra; függőlegesen 40° felfelé, 60° lefelé
Támogatott betűtípusok
Koreai, Kínai (egyszerűsített), Japán (ANK, Kanji), ASCII, Tajvani (hagyományos kínai)
Fizikai jellemzők
Szélesség: 97,6 mm
Mélység: 80 mm
Nettó tömeg: 0,53 kg
Tanúsítványok
UKCA, UKEX
Szerelési információk
Szerelési nyílás méretei anti-rotációs T nélkül:
A: 22.50-0/+0.30 mm (0.88-0/+0.01 in.)
B (1): 1.5...6 mm (0.06...0.23 in.)
B (2): 3...6 mm (0.11...0.23 in.)
Szerelési nyílás méretei anti-rotációs T-vel:
C: 30-0/+0.20 mm (1.18-0/+0.0007 in.)
D: 4-0/+0.20 mm (0.15-0/+0.007 in.)
