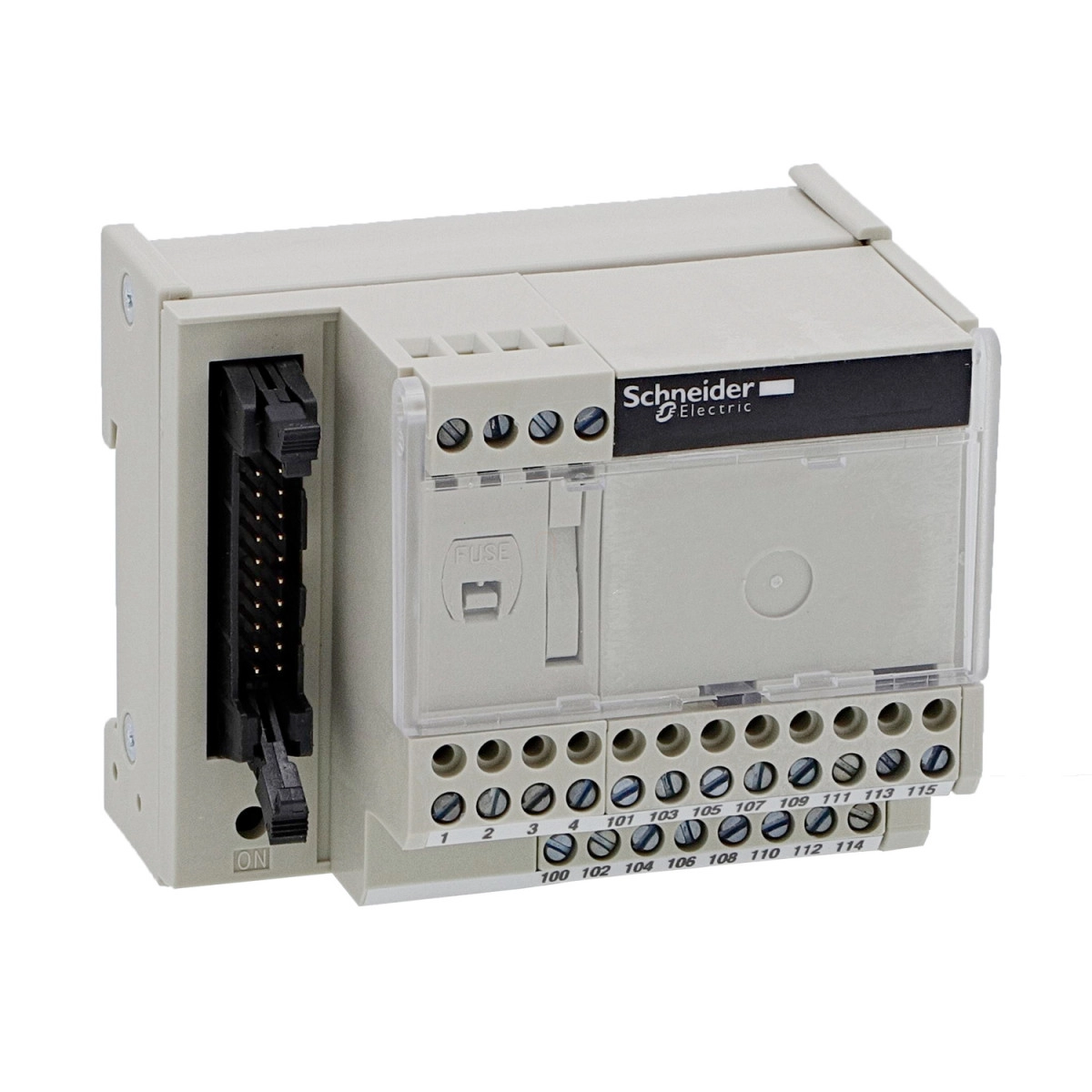

Schneider Electric Modicon ABE7 - ABE7H16R50 - elosztóblokk, univerzális, HE10, 16 digitális csatorna, 1 sorkapocs/csatorna
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az ABE7H16R50 elosztóblokk 19-30V DC tápfeszültséggel működik, megfelelve az IEC 61131-2 szabványnak. A 16 csatorna mindegyikéhez egy-egy sorkapocs tartozik, ami leegyszerűsíti a bekötést és átláthatóbbá teszi a rendszert. A csatlakoztatás többféle módon történhet: csavaros sorkapcsokkal, amelyek különböző keresztmetszetű vezetékek fogadására alkalmasak (0,09-2,5 mm² között, rugalmas vagy merev kábelekhez). Az eszköz HE-10 típusú, 20 tűs csatlakozóval is rendelkezik, ami kompatibilis a szabványos ipari kábelezéssel.
A termék beépített védelmi funkciókkal rendelkezik, például egy 2A-es belső gyors olvadóbiztosítékkal (a PLC oldal felől), ami védi a csatlakoztatott eszközöket. A maximális tápáram 1,8A, míg csatornánként 0,5A áram engedélyezett. A tápegység biztosítékán eső feszültség mindössze 0,3V, ami minimalizálja a teljesítményveszteséget. A névleges szigetelési feszültség (Ui) 2000V, ami megfelelő védelmet biztosít a rendszernek, és az IEC 60664-1 szabvány szerinti II-es telepítési kategóriába tartozik.
A termék felszerelése egyszerű, két módon rögzíthető: vagy klipszes megoldással 35 mm-es szimmetrikus DIN sínre, vagy csavarozással szilárd felületre (rögzítőkészlettel). Az eszköz állapotát egy zöld LED jelzi, amely a tápellátás meglétét mutatja. A kompakt kialakítás ellenére (84 mm szélesség) a termék robusztus kivitelű, ellenáll a környezeti hatásoknak: IP2X védettséggel rendelkezik az IEC 60529 szerint, és ellenáll az izzószálas vizsgálatnak 750°C-ig az IEC 60695-2-11 szerint.
Az ABE7H16R50 kiváló elektromágneses kompatibilitási (EMC) jellemzőkkel rendelkezik: ellenáll az elektrosztatikus kisüléseknek (4 kV kontakt, 8 kV levegőn keresztül az IEC 61000-4-2 szerint), a sugárzott mezőknek (10 V/m, 26-1000 MHz, IEC 61000-4-3 szerint) és a gyors tranzienseknek (2 kV, IEC 61000-4-4 szerint). Széles üzemi hőmérséklet-tartományban használható: -5°C és +60°C között működőképes, tárolási hőmérséklete pedig -40°C és +80°C között van. A termék számos nemzetközi tanúsítvánnyal rendelkezik, beleértve DNV, UL, CSA, GL és EAC minősítéseket, ami biztosítja a globális piacokon való alkalmazhatóságát. A termék mechanikai ellenálló képessége is kiemelkedő: 15g/11ms ütésállóság és 2g rezgésállóság (10-150 Hz frekvenciatartományban) az IEC 60068-2 szabványok szerint.
Schneider Electric Modicon ABE7 - ABE7H16R50 -elosztóblokk, univerzális, HE10, 16 digitális csatorna, 1 sorkapocs/csatorna műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon ABE7
Termék vagy komponens típusa: Passzív diszkrét I/O elosztóblokk
Elosztóblokk típusa: I/O elosztóblokk
Névleges tápfeszültség [Us]: 19...30 V (IEC 61131-2 szerint)
Csatornák száma: 16
Csatornánkénti sorkapcsok száma: 1
Csatlakozások - sorkapcsok
Csavaros sorkapcsok, 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) hajlékony érvéghüvellyel
Csavaros sorkapcsok, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) tömör
Csavaros sorkapcsok, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) hajlékony érvéghüvely nélkül
Csavaros sorkapcsok, 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) hajlékony érvéghüvellyel
Csavaros sorkapcsok, 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) tömör
Kiegészítő jellemzők
Tápfeszültség típusa: DC
Vízszintes sorok száma: 2
Állapotjelző LED: 1 LED (zöld) bekapcsolt állapothoz
Polaritás elosztás: Nincs
Rövidzárlat elleni védelem: 2 A belső biztosíték, 5 x 20 mm, gyors működésű (PLC oldal)
Csatlakozó típusa: HE-10
Tűk száma: 20 tű
Rögzítési mód: Klipszekkel (35 mm szimmetrikus DIN sín) vagy csavarokkal (szilárd lemez rögzítőkészlettel)
Maximális tápáram: 1,8 A
Csatornánkénti áram: 0,5 A
Maximális áram kimenetenként: 1,8 A
Feszültségesés a tápellátás biztosítékán: 0,3 V
Névleges szigetelési feszültség [Ui]: 2000 V
Telepítési kategória: II (IEC 60664-1 szerint)
Meghúzási nyomaték: 0,6 N.m lapos Ø 3,5 mm csavarhúzóval
Szélesség: 84 mm
Környezeti jellemzők
Termék tanúsítványok: DNV, UL, CSA, GL, EAC
IP védettségi fokozat: IP2X (IEC 60529 szerint)
Izzószálas vizsgálati ellenállás: 750 °C (IEC 60695-2-11 szerint)
Ütésállóság: 15 gn 11 ms-ig (IEC 60068-2-27 szerint)
Rezgésállóság: 2 gn (f= 10...150 Hz) (IEC 60068-2-6 szerint)
Elektrosztatikus kisülés elleni védelem: 4 kV (érintkezés) 3-as szint (IEC 61000-4-2 szerint), 8 kV (levegő) 3-as szint (IEC 61000-4-2 szerint)
Sugárzott mezők elleni védelem: 10 V/m (26-1000 MHz) 3-as szint (IEC 61000-4-3 szerint)
Gyors tranziensek elleni védelem: 2 kV 3-as szint (IEC 61000-4-4 szerint)
Üzemi környezeti hőmérséklet: -5...60 °C (IEC 61131-2 szerint)
Tárolási környezeti hőmérséklet: -40...80 °C (IEC 61131-2 szerint)
Szennyezettségi fokozat: 2 (IEC 60664-1 szerint)
