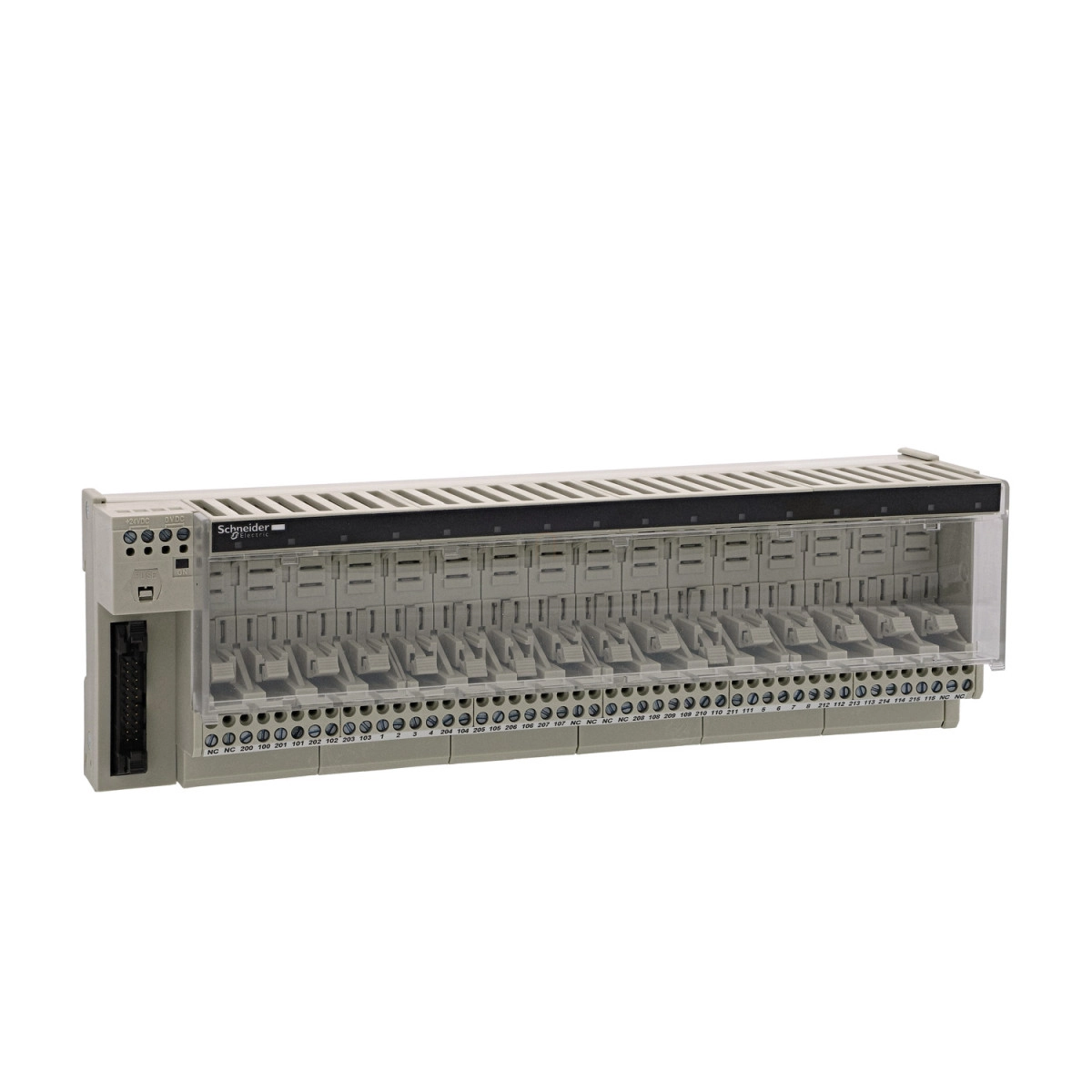

Schneider Electric Modicon ABE7 - ABE7P16F312 - elosztóblokk, SSR relés, 16be digitális csatorna, 2 sorkapocs/csatorna, relé nélkül, PLC leválasztás
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Schneider Electric ABE7P16F312 egy input típusú al-aljzat, amely tökéletesen illeszkedik az ABR7, ABS7S33E és ABS7E típusú relékhez. A készülék 19-30V DC tápfeszültséggel üzemel az IEC 61131-2 szabványnak megfelelően, így kompatibilis a legtöbb ipari rendszerrel. Minden egyes csatorna 2 terminállal rendelkezik, ami maximális csatlakoztatási rugalmasságot biztosít a különböző alkalmazásokhoz. A termék csavaros csatlakozóival többféle kábeltípust is fogadni tud, beleértve az AWG 28-tól AWG 12-ig terjedő méreteket, legyen szó tömör vagy rugalmas vezetékekről, érvéghüvellyel vagy anélkül.
Az eszköz funkcionalitását és használatát többféle vizuális visszajelzés segíti. Minden csatornához tartozik egy-egy zöld állapotjelző LED, valamint egy további zöld LED jelzi a tápellátás meglétét. A biztonság és a precíz működés érdekében az ABE7P16F312 teljes elkülönítést biztosít a PLC és az operatív részek között. A polaritáselosztás csatornánként négyes csoportokban történik, ami átláthatóbbá teszi a rendszert és megkönnyíti a kábelezést. A PLC oldal rövidzárlat elleni védelemmel rendelkezik egy 1A-es belső, gyors kioldású 5x20 mm-es biztosíték révén.
A telepítés rendkívül egyszerű: az eszköz rögzíthető 35 mm-es szimmetrikus DIN sínre klipszekkel, vagy csavarokkal szilárd lapra (rögzítőkészlet segítségével). Az ABE7P16F312 műszaki paraméterei között szerepel a 2,5 kV névleges impulzus-állóságú feszültség, a 300V névleges szigetelési feszültség a tekercs/érintkezők között (IEC 60947-1 szerint), valamint a 2000V a terminálok és szerelősínek között. Az eszköz IP2X védettséggel rendelkezik az IEC 60529 szabványnak megfelelően, ami védelmet nyújt por és érintés ellen. A csavarkötések meghúzási nyomatéka 0,6 Nm, amely lapos, 3,5 mm átmérőjű csavarhúzóval érhető el.
Schneider Electric Modicon ABE7 - ABE7P16F312 -elosztóblokk, SSR relés, 16be digitális csatorna, 2 sorkapocs/csatorna, relé nélkül, PLC leválasztás műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon ABE7
Termék típus: Input sub-base (bemeneti aljzat) plug-in relékhez
Névleges tápfeszültség: 19...30 V DC, IEC 61131-2 szabvány szerint
Csatornák száma: 16
Csatlakozók száma csatornánként: 2
Csatlakozási lehetőségek
Csatlakozás típusa: Csavaros sorkapocs
Kábelkeresztmetszetek: 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) rugalmas, érvéghüvellyel
1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) tömör
1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) rugalmas, érvéghüvely nélkül
2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) rugalmas, érvéghüvellyel
2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) tömör
Kiegészítő adatok
Kompatibilitás: ABR7, ABS7S33E, ABS7E
LED kijelzések: 1 LED csatornánként (zöld) a csatorna állapotához, 1 LED (zöld) a bekapcsolt állapothoz
PLC/operatív rész elkülönítése: Igen
Polaritáselosztás: 4 csatornás csoportonként közös polaritáselosztás
Rövidzárlat elleni védelem: 1 A belső biztosíték, 5 x 20 mm, gyors kioldású (PLC oldalon)
Rögzítési mód: Klipszekkel (35 mm szimmetrikus DIN sín), vagy csavarokkal (tömör lapra rögzítőkészlettel)
Maximális tápáram: 1 A
Feszültségesés a tápellátási biztosítékon: 0,3 V
Névleges impulzus-állóságú feszültség: 2,5 kV
Névleges szigetelési feszültség: 300 V tekercs/érintkező körök között (IEC 60947-1 szerint), 2000 V terminálok/rögzítősínek között
Telepítési kategória: II, IEC 60664-1 szerint
Meghúzási nyomaték: 0,6 N.m lapos Ø 3,5 mm csavarhúzóval
Tanúsítványok és megfelelőség
Terméktanúsítványok: DNV, GL, CSA, EAC
IP védettségi fokozat: IP2X, IEC 60529 szerint
Izzóhuzalállóság: 750 °C, IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig, IEC 60068-2-27 szerint
Rezgésállóság: 2 gn (f= 10...150 Hz), IEC 60068-2-6 szerint
Elektrosztatikus kisülés elleni védelem: 4 kV (érintkezés) 3-as szint, IEC 61000-4-2 szerint, 8 kV (levegő) 3-as szint, IEC 61000-4-2 szerint
Sugárzott mezőkkel szembeni ellenállás: 10 V/m (26000000...1000000000 Hz), IEC 61000-4-3 3-as szint szerint
Gyors tranziens elleni védelem: 2 kV 3-as szint, IEC 61000-4-4 szerint
Környezeti hőmérséklet-tartományok: Működés: -5...60 °C, IEC 61131-2 szerint, Tárolás: -40...80 °C, IEC 61131-2 szerint
Szennyezési fokozat: 2, IEC 60664-1 szerint
