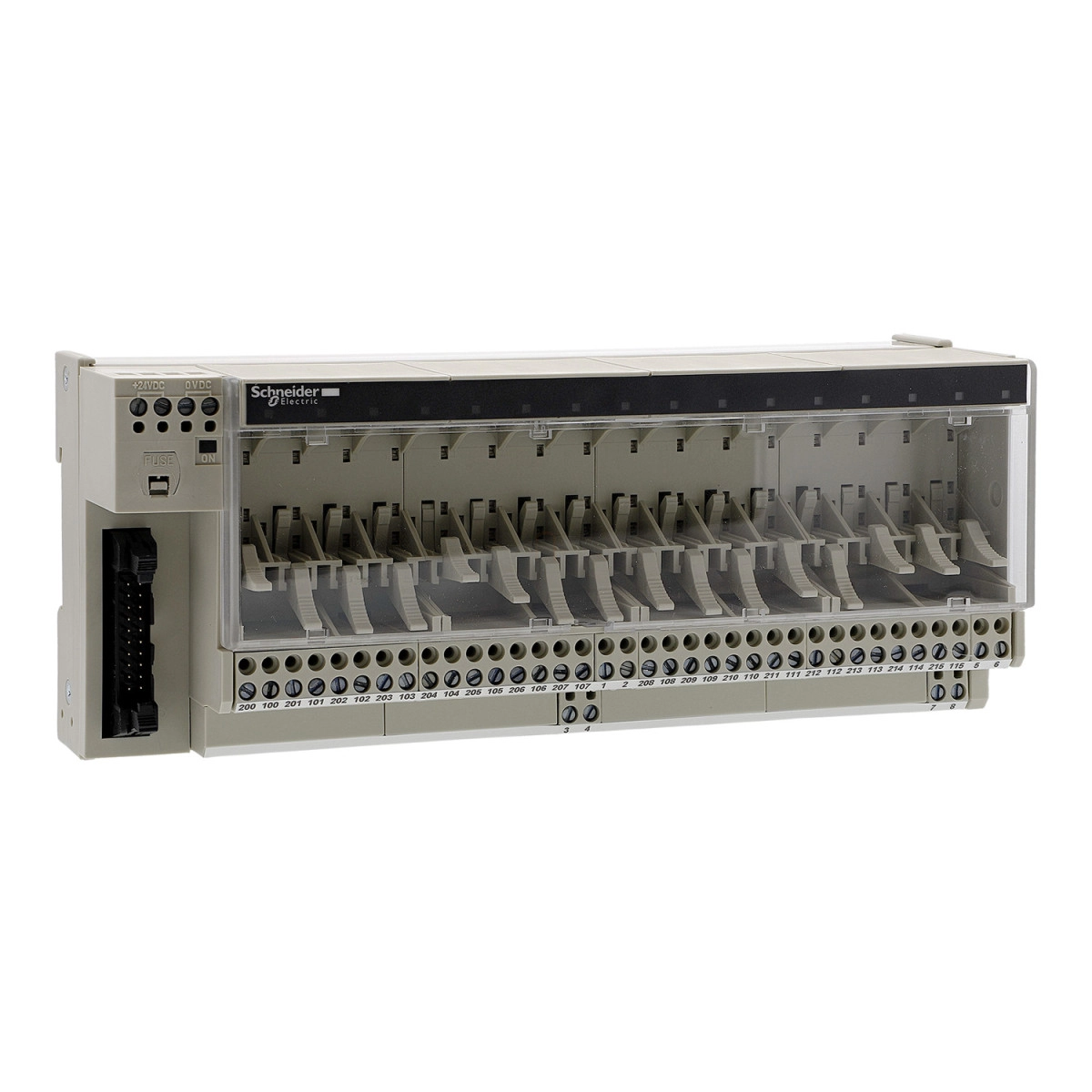

Schneider Electric Modicon ABE7 - ABE7P16T210 - elosztóblokk, 10 mm SSR/EMR relés, 16ki digitális csatorna, relé nélkül
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Modicon ABE7P16T210 névleges tápfeszültsége 19-30V DC között mozog, ami megfelel az IEC 61131-2 szabványnak. Ez az eszköz rendkívül sokoldalú kapcsolódási lehetőségeket kínál a csavaros típusú sorkapcsokkal, amelyek különböző méretű vezetékek fogadására alkalmasak. Támogatja az 1 x 0,09-1,5 mm² (AWG 28-AWG 16) flexibilis vezetékeket érvéghüvellyel, az 1 x 0,14-2,5 mm² (AWG 26-AWG 12) tömör vezetékeket, valamint az 1 x 0,14-2,5 mm² (AWG 26-AWG 14) flexibilis vezetékeket érvéghüvely nélkül. Emellett kezelni tudja a 2 x 0,09-0,75 mm² (AWG 28-AWG 20) flexibilis vezetékeket érvéghüvellyel és a 2 x 0,2-2,5 mm² (AWG 24-AWG 14) tömör vezetékeket is, ami rendkívül rugalmassá teszi különböző telepítési helyzetekben.
Az ABE7P16T210 kompatibilis az ABS7SC2, ABR7S2, ABS7SA2 és ABE7ACC20 termékekkel, ami lehetővé teszi a rendszerintegrációt más Schneider Electric komponensekkel. A készülék állapotjelző LED-ekkel rendelkezik, csatornánként egy zöld LED-et tartalmaz a csatorna állapotának jelzésére, valamint egy további zöld LED-et a bekapcsolt állapot jelzésére. A polaritáseloszlás feszültségmentes, és a készülék rövidzárlat elleni védelemmel is rendelkezik, amely egy 1A-es belső, gyors leolvadású biztosítékot (5 x 20 mm) tartalmaz a PLC oldalon. A maximális tápáram 1A, a maximális áram kimeneti közösönként pedig 16A. A szigetelési feszültség tekintetében 300V értéket kínál a tekercs áramkör/érintkezőáramkörök között az IEC 60947-1 szabványnak megfelelően, valamint 2000V-ot a sorkapcsok/szerelősínek között. A névleges impulzus állófeszültség 2,5 kV, a meghúzási nyomaték pedig 0,6 Nm lapos Ø 3,5 mm csavarhúzóval.
Schneider Electric Modicon ABE7 - ABE7P16T210 -elosztóblokk, 10 mm SSR/EMR relés, 16ki digitális csatorna, relé nélkül műszaki adatok
Fő jellemzők
Termékcsalád: Modicon ABE7
Termék vagy komponens típusa: Sub-base dugaszolható relékhez
Sub-base típusa: Kimeneti sub-base
Névleges tápfeszültség [Us]: 19...30 V az IEC 61131-2 szerint
Csatornák száma: 16
Csatlakozás - sorkapcsok: Csavaros típusú sorkapcsok, 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) flexibilis érvéghüvellyel
Csavaros típusú sorkapcsok, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) tömör
Csavaros típusú sorkapcsok, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) flexibilis érvéghüvely nélkül
Csavaros típusú sorkapcsok, 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) flexibilis érvéghüvellyel
Csavaros típusú sorkapcsok, 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) tömör
Kiegészítő adatok
Tápfeszültség típusa: DC
Termék kompatibilitás: ABS7SC2, ABR7S2, ABS7SA2, ABE7ACC20
Állapotjelző LED: 1 LED csatornánként (zöld) csatornaállapot, 1 LED (zöld) bekapcsolt állapot
Polaritás elosztás: Feszültségmentes
Rövidzárlat elleni védelem: 1 A belső biztosíték, 5 x 20 mm, gyors leolvadású (PLC oldal)
Rögzítési mód: Klipszekkel (35 mm szimmetrikus DIN sín), Csavarokkal (tömör lemez rögzítőkészlettel)
Maximális tápáram: 1 A
Feszültségesés a tápellátás biztosítékán: 0,3 V
Maximális áram kimeneti közösönként: 16 A
Névleges szigetelési feszültség [Ui]: 300 V tekercs áramkör/érintkezőáramkörök az IEC 60947-1 szerint, 2000 V sorkapcsok/szerelősínek
Névleges impulzus állófeszültség [Uimp]: 2,5 kV
Telepítési kategória: II az IEC 60664-1 szerint
Meghúzási nyomaték: 0,6 N.m lapos Ø 3,5 mm csavarhúzóval
Környezeti jellemzők
Terméktanúsítványok: GL, CSA, UL, DNV, EAC
IP védettségi fokozat: IP2X az IEC 60529 szerint
Izzószálas ellenállás: 750 °C az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn (f= 10...150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisülés elleni védelem: 4 kV (érintkezés) 3. szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3. szint az IEC 61000-4-2 szerint
Sugárzott mezők elleni védelem: 10 V/m (26000000...1000000000 Hz) az IEC 61000-4-3 szerint, 3. szint
Gyors tranziensek elleni védelem: 2 kV 3. szint az IEC 61000-4-4 szerint
Környezeti levegő hőmérséklete üzemelés közben: -5...60 °C az IEC 61131-2 szerint
Környezeti levegő hőmérséklete tároláskor: -40...80 °C az IEC 61131-2 szerint
Szennyezettségi fokozat: 2 az IEC 60664-1 szerint
