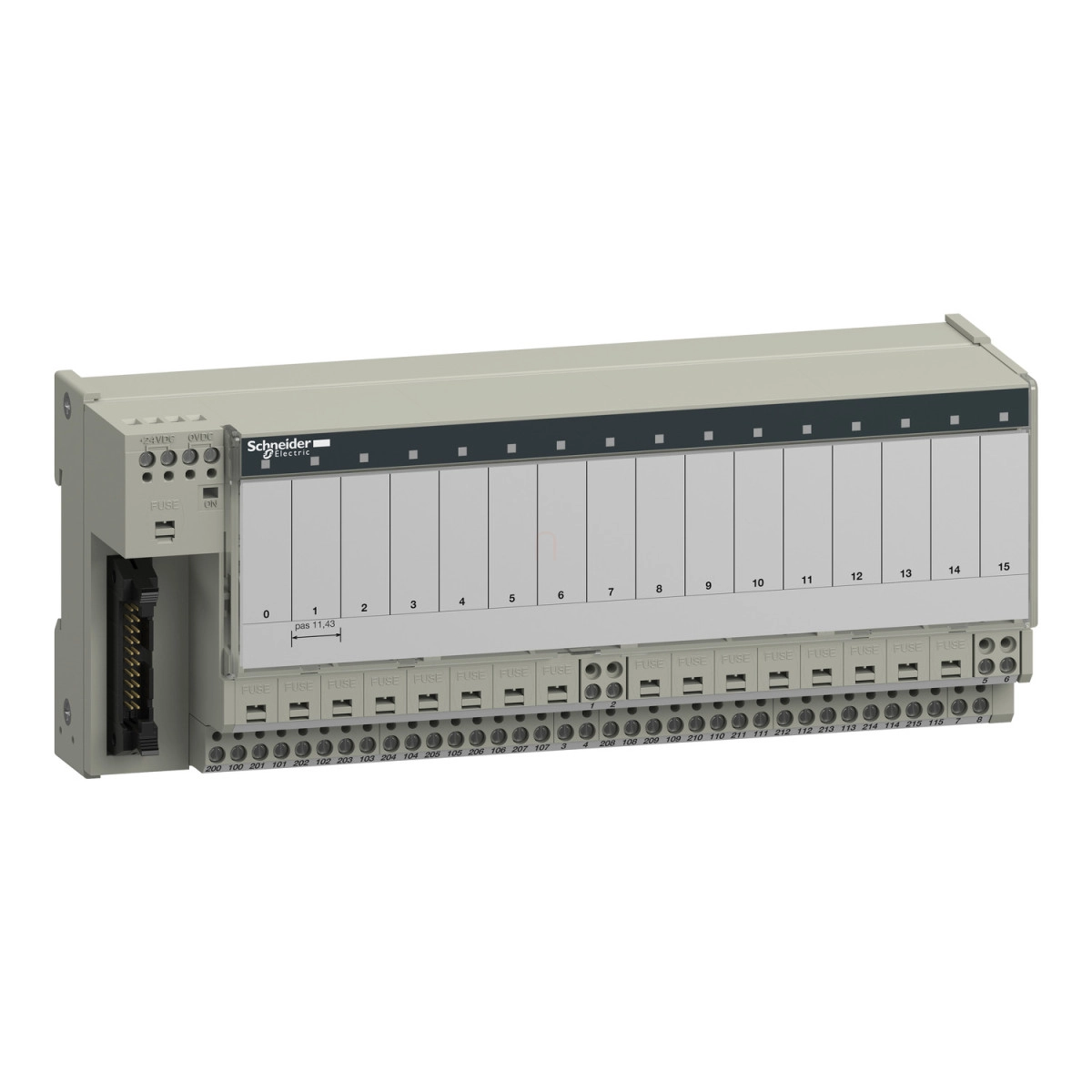

Schneider Electric Modicon ABE7 - ABE7P16T214 - elosztóblokk, 10 mm SSR/EMR relés, 16ki digitális csatorna, relé nélkül
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az ABE7P16T214 modell kiemelkedő tulajdonsága, hogy minden csatorna rendelkezik egy leválasztó kapcsolóval, ami lehetővé teszi az egyedi csatornák izolálását karbantartás vagy hibaelhárítás során. A beépített biztonsági funkciók között szerepel az 1A-es belső biztosíték a PLC oldalon, valamint a 0,5A-es biztosíték minden kimeneti áramkörön, ami hatékony védelmet nyújt rövidzárlat ellen. A készülék állapotát jelző LED-ek (zöld LED minden csatornához és egy zöld tápellátás-jelző) egyszerűvé teszik az üzemi állapot vizuális ellenőrzését.
A termék rendkívül rugalmas csatlakozási lehetőségeket kínál: csavaros sorkapcsaival különböző keresztmetszetű vezetékek (0,09-2,5 mm²) csatlakoztathatók, legyen szó tömör vagy sodrott, érvéghüvelyes vagy anélküli kábelekről. Az eszköz polaritásmentes kiosztással rendelkezik és volt-free konfigurációt biztosít, ami sokoldalú alkalmazást tesz lehetővé. A maximális kimeneti közös áram 16A, míg a tápfeszültség tartománya 19-30V DC az IEC 61131-2 szabványnak megfelelően.
Teleítési szempontból fontos figyelembe venni a hőmérséklet szerinti derating görbét, amely 40°C felett lép érvénybe: míg 40°C-ig 4A a maximális áram, 60°C-on már csak 2A-t biztosít. Az eszköz további előnye a könnyű szerelhetőség: rögzíthető klipsekkel 35 mm-es szimmetrikus DIN sínre, vagy csavarokkal szilárd lapra, szerelőkészlettel. A 0,6 N·m meghúzási nyomaték 3,5 mm-es lapos csavarhúzóval érhető el.
Az ABE7P16T214 kompatibilitást mutat az ABR7S2, ABS7SA2, ABS7SC2 és ABE7ACC20 termékcsaládokkal, ezáltal jól illeszkedik a már meglévő Schneider Electric automatizálási infrastruktúrába. Az eszköz IP2X védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és számos környezeti ellenállóképességi tanúsítvánnyal büszkélkedhet: 15g-s ütésállóság 11 ms-ig, 2g vibrációállóság 10-150 Hz tartományban, valamint magas szintű elektromágneses kompatibilitás (EMC) a kritikus ipari környezetekhez.
Schneider Electric Modicon ABE7 - ABE7P16T214 műszaki adatok
Általános jellemzők
Termékcsalád: Modicon ABE7
Termék típusa: Sub-base plug-in relékhez
Sub-base típus: Kimeneti sub-base
Névleges tápfeszültség [Us]: 19...30 V DC az IEC 61131-2 szabványnak megfelelően
Csatornák száma: 16
Csatlakozások
Csatlakozások - sorkapcsok: Csavaros sorkapocs, 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) hajlékony érvéghüvellyel
Csavaros sorkapocs, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) tömör
Csavaros sorkapocs, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) hajlékony érvéghüvely nélkül
Csavaros sorkapocs, 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) hajlékony érvéghüvellyel
Csavaros sorkapocs, 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) tömör
Csatorna további információ: 1 leválasztó kapcsoló csatornánként
Elektromos jellemzők
Tápfeszültség típus: DC
Termékkkompatibilitás: ABR7S2, ABS7SA2, ABS7SC2, ABE7ACC20
Állapotjelző LED: 1 LED csatornánként (zöld) csatorna állapot, 1 LED (zöld) bekapcsolt állapot
Polaritás elosztás: Volt-free
Rövidzárlat elleni védelem: 1 A belső biztosíték, 5 x 20 mm, gyors (PLC oldal), 0,5 A biztosíték csatornánként, 5 x 20 mm, gyors (kimeneti áramkör)
Maximális tápáram: 1 A
Feszültségesés a tápellátás biztosítékán: 0,3 V
Maximális áram kimeneti közös pontonként: 16 A
Névleges szigetelési feszültség [Ui]: 300 V tekercs áramkör/érintkező áramkörök az IEC 60947-1 szerint, 2000 V sorkapcsok/szerelősínek
Névleges lökőfeszültség-állóság [Uimp]: 2,5 kV
Telepítési kategória: II az IEC 60664-1 szerint
Mechanikai jellemzők
Rögzítési mód: Klipszekkel (35 mm-es szimmetrikus DIN sín), Csavarokkal (szilárd lap rögzítőkészlettel)
Meghúzási nyomaték: 0,6 N.m lapos Ø 3,5 mm csavarhúzóval
Környezeti feltételek
IP védettségi fokozat: IP2X az IEC 60529 szerint
Izzóhuzallal szembeni ellenállás: 750 °C az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Vibrációállóság: 2 gn (f= 10...150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 4 kV (érintkezés) 3. szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3. szint az IEC 61000-4-2 szerint
Sugárzott mezőkkel szembeni ellenállás: 10 V/m (26000000...1000000000 Hz) az IEC 61000-4-3 szerint 3. szint
Gyors tranziensekkel szembeni ellenállás: 2 kV 3. szint az IEC 61000-4-4 szerint
Üzemi környezeti hőmérséklet: -5...60 °C az IEC 61131-2 szerint
Tárolási környezeti hőmérséklet: -40...80 °C az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664-1 szerint
