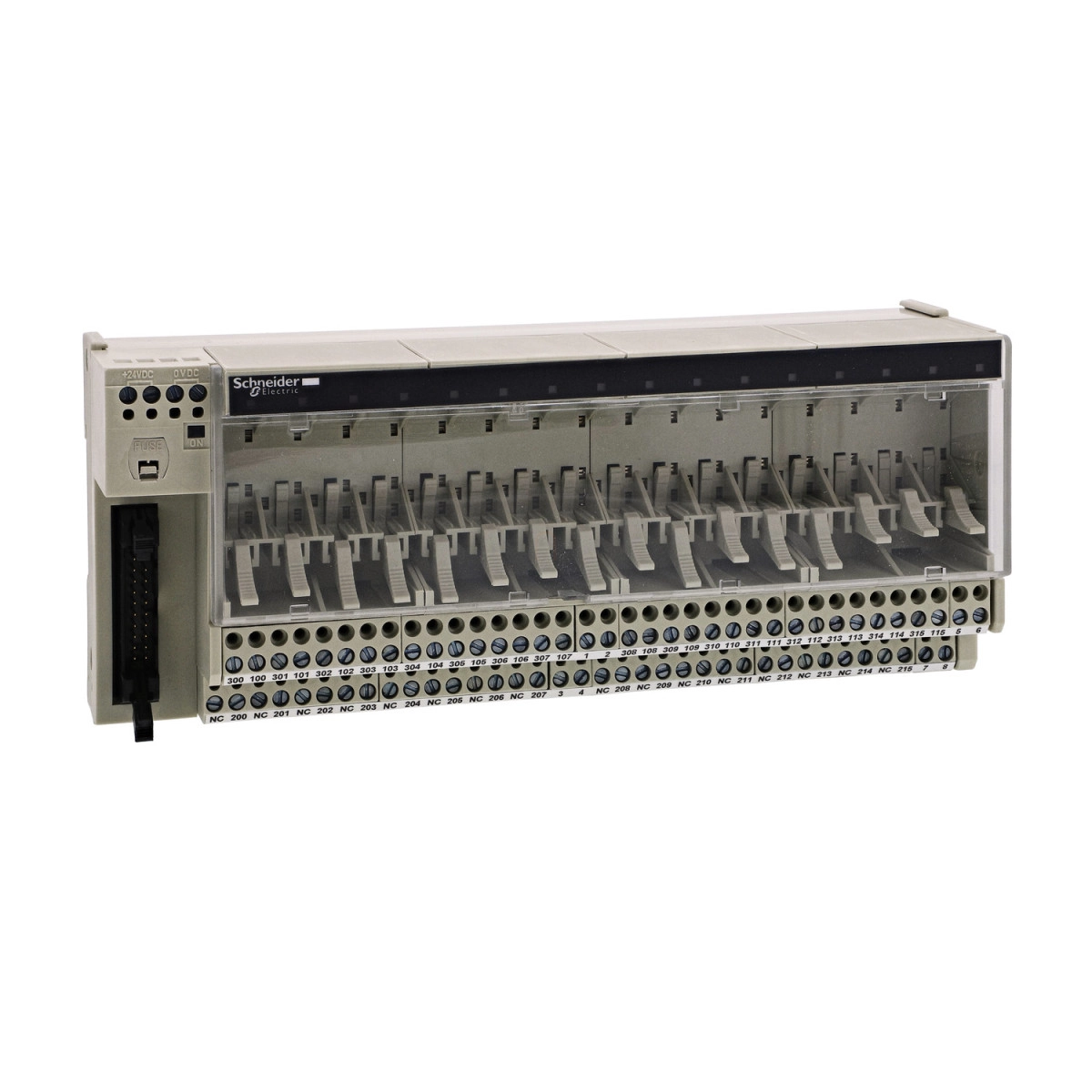

Schneider Electric Modicon ABE7 - ABE7P16T230 - elosztóblokk, 10 mm SSR/EMR relés, 16ki digitális csatorna, relé nélkül
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az ABE7P16T230 alapvető funkciója, hogy biztonságos és megbízható alapot biztosítson maximum 16 darab relé csatlakoztatásához, így jelentősen egyszerűsítve a telepítési folyamatot és minimalizálva a kapcsolási hibák lehetőségét. A termék 19-30 V DC tápfeszültséggel működik, amely megfelel az IEC 61131-2 szabvány előírásainak. Az eszköz minden egyes csatornához tartozó állapotát zöld LED-ek jelzik, valamint egy külön zöld LED mutatja a bekapcsolt állapotot, így a rendszer működése könnyen ellenőrizhető.
A csatlakoztatás rendkívül rugalmas, mivel az ABE7P16T230 többféle vezetékezési lehetőséget támogat. Csavaros sorkapcsaival 0,09-1,5 mm² (AWG 28-16) rugalmas, érvéghüvelyes vezetékek, 0,14-2,5 mm² (AWG 26-12) tömör vezetékek, 0,14-2,5 mm² (AWG 26-14) rugalmas, érvéghüvely nélküli vezetékek, 2x0,09-2x0,75 mm² (AWG 28-20) rugalmas, érvéghüvelyes ikervezetékek, valamint 2x0,2-2x2,5 mm² (AWG 24-14) tömör ikervezetékek csatlakoztatására alkalmas. A csavarok meghúzási nyomatéka 0,6 Nm, amelyhez 3,5 mm-es lapos csavarhúzó használata javasolt. Ez a széles vezeték-kompatibilitás biztosítja, hogy a termék különböző installációs környezetben is használható legyen.
Az ABE7P16T230 kiemelkedő védelmi funkciókkal rendelkezik: beépített 1 A-es, gyors kioldású (fast blow) 5x20 mm-es belső biztosíték védi a PLC oldalt, a maximális áram kimeneti közös pontonként pedig 16 A lehet. A termék polaritás-elosztása feszültségmentes (volt-free), ami további rugalmasságot biztosít az alkalmazások tervezésekor. A névleges szigetelési feszültség 300 V a tekercs áramkör és az érintkezők között (IEC 60947-1 szerint), illetve 2000 V a sorkapcsok és a szerelősínek között. A névleges lökőfeszültség-állóság 2,5 kV, a telepítési kategória pedig II az IEC 60664-1 szabványnak megfelelően.
A termék rögzítése többféleképpen történhet: kapcsokkal 35 mm-es szimmetrikus DIN-sínre, vagy csavarokkal tömör lemezre (rögzítőkészlettel). Az eszköz műszaki specifikációi között szerepel a maximális tápáram, amely 1 A, valamint a tápfeszültség-biztosítékon történő feszültségesés, amely 0,3 V. Az ABE7P16T230 védettségi szintje IP2X az IEC 60529 szabvány szerint, ami alapvető védelmet nyújt az ujjak vagy hasonló méretű tárgyak behatolása ellen.
A termék kiváló környezetállósági tulajdonságokkal rendelkezik: ellenáll az izzószálas próbának 750 °C-on (kioltási idő <30 másodperc) az IEC 60695-2-11 szerint, valamint a mechanikai igénybevételeknek is, mint a 15 gn, 11 ms-os ütésállóság (IEC 60068-2-27) és a 2 gn (f= 10-150 Hz) rezgésállóság (IEC 60068-2-6). Az elektrosztatikus kisülésekkel szemben 4 kV (érintkezés) és 8 kV (levegő) 3-as szintű védelemmel rendelkezik az IEC 61000-4-2 szerint, míg a sugárzott mezőkkel szemben 10 V/m (26-1000 MHz) 3-as szintű védelem jellemzi az IEC 61000-4-3 alapján. A gyors tranziensekkel szemben 2 kV 3-as szintű védelmet nyújt az IEC 61000-4-4 szerint. Működési hőmérséklet-tartománya -5 és 60 °C között van, tárolási hőmérséklet-tartománya pedig -40 és 80 °C között, mindkettő az IEC 61131-2 szabványnak megfelelően. A szennyezettségi fok 2 az IEC 60664-1 szerint.
Schneider Electric Modicon ABE7 - ABE7P16T230 műszaki adatok
Fő jellemzők
Termékcsalád: Modicon ABE7
Termék vagy komponens típusa: Sub-base plug-in reléhez
Sub-base típusa: Kimeneti sub-base
Névleges tápfeszültség: 19...30 V az IEC 61131-2 szerint
Csatornák száma: 16
Csatlakozások - sorkapcsok
Csavaros sorkapcsok, 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) rugalmas érvéghüvellyel
Csavaros sorkapcsok, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) tömör
Csavaros sorkapcsok, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) rugalmas érvéghüvely nélkül
Csavaros sorkapcsok, 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) rugalmas érvéghüvellyel
Csavaros sorkapcsok, 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) tömör
Kiegészítő információk
Tápfeszültség típusa: DC
Termék kompatibilitás: ABE7ACC20, ABS7SA2, ABR7S2, ABS7SC2
Állapotjelző LED: 1 LED csatornánként (zöld) csatorna állapotjelzés, 1 LED (zöld) bekapcsolás jelzés
Polaritás elosztás: Feszültségmentes
Rövidzárlat elleni védelem: 1 A belső biztosíték, 5 x 20 mm, gyors kioldású (PLC oldal)
Rögzítési mód: Kapcsokkal (35 mm szimmetrikus DIN-sín) vagy csavarokkal (tömör lemez rögzítőkészlettel)
Maximális tápáram: 1 A
Feszültségesés a tápellátás biztosítékán: 0,3 V
Maximális áram kimeneti közös pontonként: 16 A
Névleges szigetelési feszültség: 300 V tekercs áramkör/érintkező áramkörök az IEC 60947-1 szerint, 2000 V sorkapcsok/szerelősínek
Névleges lökőfeszültség-állóság: 2,5 kV
Telepítési kategória: II az IEC 60664-1 szerint
Meghúzási nyomaték: 0,6 N.m lapos Ø 3,5 mm csavarhúzóval
Környezeti adatok
Termék tanúsítványok: CSA, DNV, GL, UL, EAC
IP védettségi fokozat: IP2X az IEC 60529 szerint
Izzószálas próba ellenállás: 750 °C, kioltási idő <30 s az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn (f= 10...150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 4 kV (érintkezés) 3-as szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3-as szint az IEC 61000-4-2 szerint
Sugárzott mezőkkel szembeni ellenállás: 10 V/m (26...1000 MHz) 3-as szint az IEC 61000-4-3 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV 3-as szint az IEC 61000-4-4 szerint
Környezeti hőmérséklet működés közben: -5...60 °C az IEC 61131-2 szerint
Környezeti hőmérséklet tároláskor: -40...80 °C az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664-1 szerint
