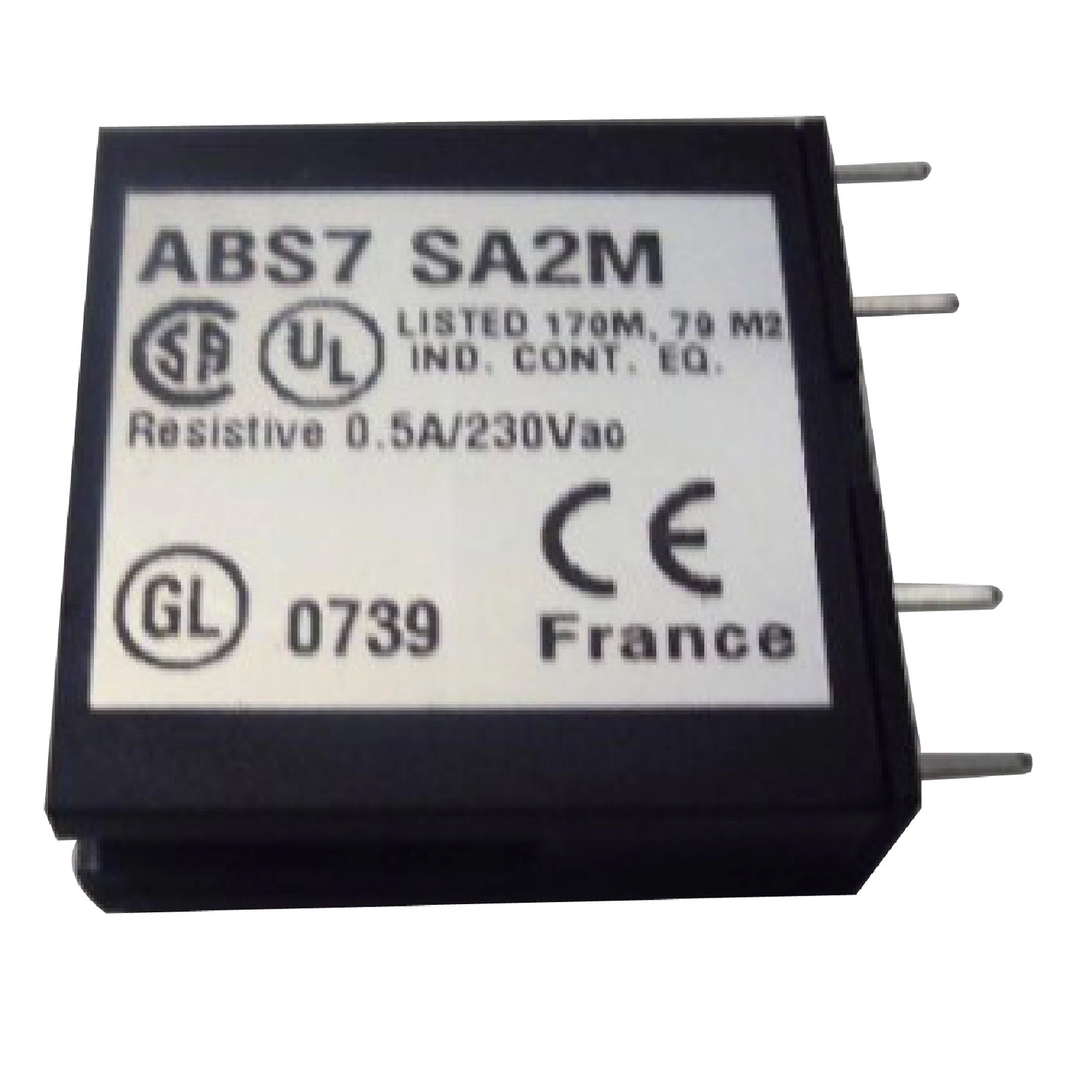

Schneider Electric Modicon ABE7 - ABS7SA2M - relé, SSR, kimeneti, tekercs 24 VDC, kimenet 24…230VAC, 0,5 A, 10mm
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A relé kimeneti típusú, ami azt jelenti, hogy jeleket továbbít a vezérlőrendszertől a végrehajtó eszközök felé. Működési paraméterei kiemelkedőek: 24 VDC bemeneti feszültségen üzemel, miközben a kimeneti oldal 24-240 V AC tartományban, maximum 0,5 A terheléssel használható. A kapcsolási sebesség is figyelemre méltó, hiszen mind a bekapcsolási, mind a kikapcsolási válaszidő nem haladja meg a 10 milliszekundumot, ami gyors működést tesz lehetővé az automatizált rendszerekben.
A Schneider ABS7SA2M relé kompatibilis több Telefast bővítőmodullal is, például az ABE7P16T210, ABE7P16T212, ABE7P16T215 és ABE7P16T214 modellekkel. Ez a sokoldalúság lehetővé teszi, hogy különböző vezérlőrendszerekbe rugalmasan illeszkedhessen. A működés megbízhatóságát jelzi, hogy a terméknél garantált a 0,4 mA DC áram és 2,8 V DC feszültség a 0 állapotban, valamint 6,5 mA DC áram és 18,6 V DC feszültség az 1 állapotban. Ezek a jellemzők biztosítják a pontos jelfelismerést és a stabil működést.
A relé teljesítményét a hőmérséklet befolyásolhatja, amit a termékadatlap részletesen bemutat a hőmérséklet-deratálási görbéken. Ezek alapján látható, hogy a maximális 0,5 A terhelhetőség hogyan változik a környezeti hőmérséklet függvényében, külön görbét mutatva arra az esetre, ha a csatornák 100%-át vagy csak 50%-át használjuk. Ez a részletes műszaki információ segíti a tervezőmérnököket abban, hogy megfelelően méretezzék rendszereiket és elkerüljék a túlterhelésből adódó meghibásodásokat. A belső kapcsolási rajz szintén fontos információt nyújt a megfelelő elektromos csatlakoztatáshoz, világosan jelölve a 19-30 V DC bemeneti és a 24-240 V AC kimeneti kapcsolódási pontokat, valamint a maximális 0,5 A terhelhetőséget.
Schneider Electric Modicon ABE7 - ABS7SA2M -relé, SSR, kimeneti, tekercs 24 VDC, kimenet 24…230VAC, 0,5 A, 10mm műszaki adatok
Főbb jellemzők
Termékcsalád: Advantys Telefast ABE7
Terméktípus: Plug-in solid state relé (dugaszolható félvezető relé)
Relé típusa: Kimeneti relé
Minimális rendelési mennyiség: 4 darabos készlet
Műszaki adatok
Válaszidő: ≤ 10 ms 0-ról 1-re állapotváltáskor
Válaszidő: ≤ 10 ms 1-ről 0-ra állapotváltáskor
Szélesség: 10 mm
Kompatibilitás: ABE7P16T210, ABE7P16T212, ABE7P16T215, ABE7P16T214
Diszkrét bemeneti feszültség: 24 V DC
Diszkrét kimeneti feszültség: 24...240 V AC
Diszkrét kimeneti áram: 500 mA
Garantált áram 0 állapotban: 0,4 mA DC
Garantált áram 1 állapotban: 6,5 mA DC
Garantált feszültség 0 állapotban: 2,8 V DC
Garantált feszültség 1 állapotban: 18,6 V DC
Teljesítmény jellemzők
Hőmérséklet-deratálás: A relé maximális terhelhetősége (0,5 A) csökken a hőmérséklet növekedésével. Eltérő görbék vonatkoznak a csatornák 100%-os és 50%-os kihasználására.
Kapcsolási rajz
A termék belső kapcsolási rajza mutatja a 19-30 V DC bemeneti és a 24-240 V AC kimeneti kapcsolódási pontokat, 0,5 A maximális terhelhetőséggel.
