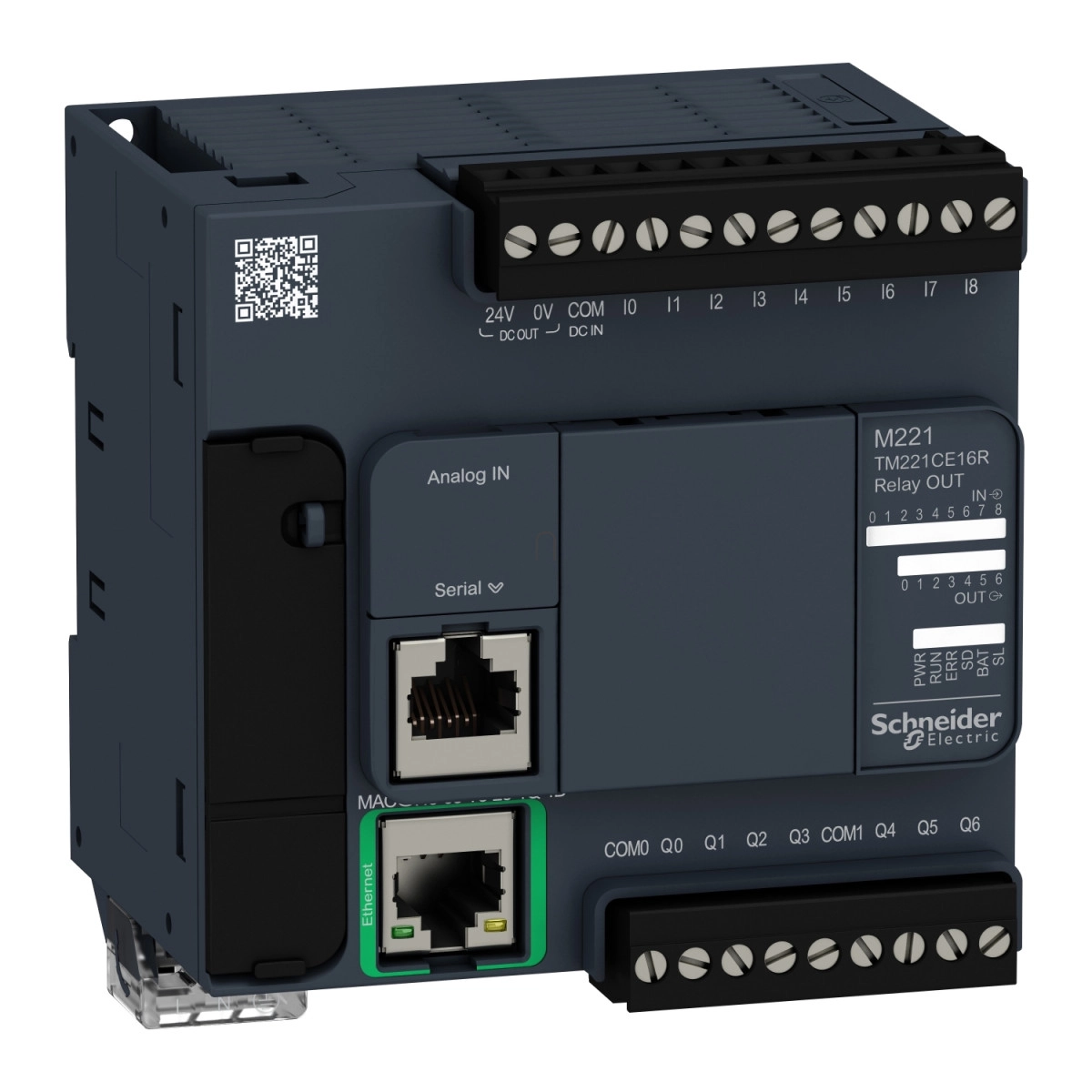

A Schneider Electric TM221CE16R Modicon M221 egy kompakt PLC (Programozható Logikai Vezérlő), amely ideális választás ipari automatizálási és gépvezérlési feladatokhoz. Ez a nagy teljesítményű és sokoldalú vezérlő optimális megoldást kínál közepes méretű automatizálási projektekhez, ahol fontos a megbízhatóság és a rugalmas kommunikációs lehetőségek.
A TM221CE16R modell 16 I/O ponttal rendelkezik, amelyek 9 digitális bemenetből és 7 relés kimenetből állnak. A digitális bemenetek megfelelnek az IEC 61131-2 Type 1 szabványnak, és mind sink, mind source (pozitív/negatív) logikával működtethetők. A relés kimenetek normál nyitott típusúak, és 5-125V DC vagy 5-250V AC feszültségtartományban használhatók, akár 2A áramerősséggel. A vezérlő emellett 2 analóg bemenettel is rendelkezik 0-10V tartományban, 10 bites felbontással, ami precíz mérést tesz lehetővé.
A kommunikációs lehetőségek terén a TM221CE16R kiemelkedik a versenytársak közül. Beépített Ethernet porttal rendelkezik (10BASE-T/100BASE-TX), amely támogatja a DHCP kliens, EtherNet/IP adapter, Modbus TCP szerver/kliens, és egyéb hálózati protokollokat. Ezen kívül nem izolált soros kapcsolattal is rendelkezik RS232/RS485 interfésszel, amely Modbus master/slave - RTU/ASCII vagy SoMachine-Network kommunikációra használható. A programozáshoz USB port áll rendelkezésre mini B USB 2.0 csatlakozóval.
A vezérlő 100-240V AC tápfeszültséggel működik, és beépített 24V DC szenzortápellátást biztosít 250 mA-ig. A memóriakapacitás lenyűgöző: 256 kB felhasználói alkalmazás és adat RAM 10000 utasításra, valamint 256 kB belső változók RAM. Az adatok biztonsági mentése 256 kB beépített flash memóriával történik, emellett opcionálisan akár 2 GB-os SD kártya is használható adattárolásra.
A TM221CE16R számos speciális funkciót kínál, például valós idejű órát, állítható PID szabályozót akár 14 egyidejű hurokig, és 4 gyors bemenetet (HSC mód) 100 kHz-en 32 bites számlálásra. A számlálók különböző üzemmódokban működhetnek: impulzus/irány, A/B, egyfázisú. A készülék válaszideje kiváló: a gyors bemenetek (I0, I1, I6, I7) esetén mindössze 5 μs bekapcsolási és kikapcsolási idővel számolhatunk.
Schneider Electric Modicon M221 - TM221CE16R - gépvezérlő PLC műszaki adatok
Fő paraméterek
Termékkategória: Modicon M221
Termék vagy komponens típusa: Logikai vezérlő
Névleges tápfeszültség: 100...240 V AC
Digitális bemenetek száma: 9, IEC 61131-2 Type 1 szabványnak megfelelő
Analóg bemenetek száma: 2 db 0...10 V
Digitális kimenet típusa: Relé, normál nyitott
Digitális kimenetek száma: 7 relé
Digitális kimenet feszültsége: 5...125 V DC, 5...250 V AC
Digitális kimenet árama: 2 A
Kiegészítő információk
Digitális I/O száma: 16
I/O bővítő modulok maximális száma: 4 (helyi I/O-architektúra), 11 (távoli I/O-architektúra)
Tápfeszültség határértékek: 85...264 V
Hálózati frekvencia: 50/60 Hz
Bekapcsolási áram: 40 A
Maximális teljesítményfelvétel: 49 VA 100...240 V-on max. számú I/O bővítőmodullal, 33 VA 100...240 V-on I/O bővítőmodul nélkül
Tápegység kimeneti áram: 0,325 A 5 V a bővítő buszhoz, 0,12 A 24 V a bővítő buszhoz
Digitális bemenet logika: Sink vagy source (pozitív/negatív)
Digitális bemenet feszültség: 24 V DC
Analóg bemenet felbontása: 10 bit
LSB érték: 10 mV
Konverziós idő: 1 ms csatornánként + 1 vezérlő ciklusidő az analóg bemenetre
Kommunikáció
Beépített csatlakozás típusa: USB port mini B USB 2.0 csatlakozóval, Nem izolált soros kapcsolat RJ45 csatlakozóval és RS232/RS485 interfésszel, Ethernet RJ45 csatlakozóval
Ethernet port: 10BASE-T/100BASE-TX 1 port 100 m rézkábellel
Kommunikációs szolgáltatások: DHCP kliens, Ethernet/IP adapter, Modbus TCP szerver, Modbus TCP slave eszköz, Modbus TCP kliens
Fizikai jellemzők
Magasság: 90 mm
Mélység: 70 mm
Szélesség: 95 mm
Védettségi fokozat: IP20 védőburkolattal
Rögzítés: TH35-15 vagy TH35-7.5 típusú kalapsín az IEC 60715 szerint, lap vagy panel rögzítőkészlettel
CE jelölés: Igen
