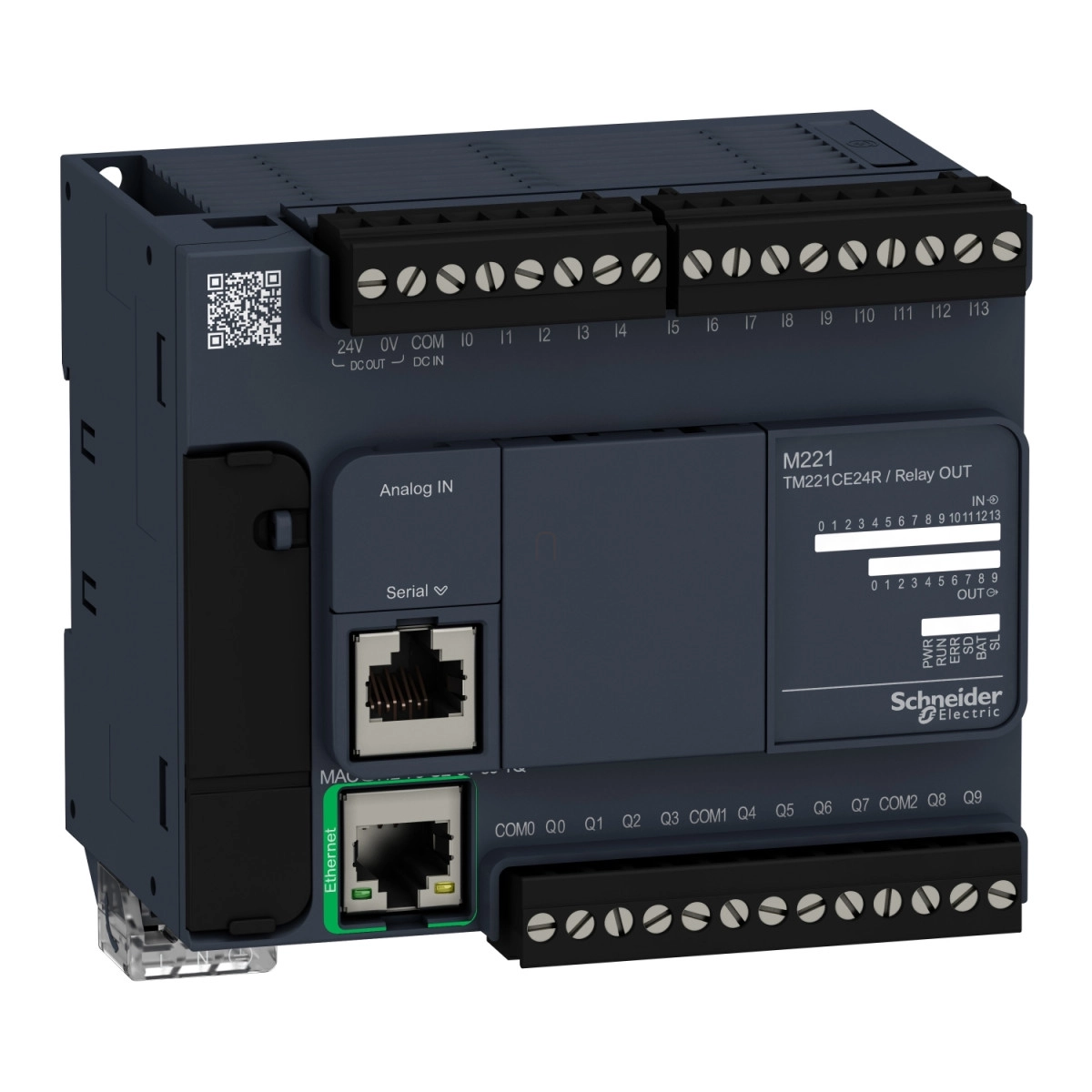

A Schneider Electric Modicon M221 TM221CE24R egy nagy teljesítményű, kompakt logikai vezérlő, amely ideális megoldást kínál az ipari automatizálási feladatok széles köréhez. Ez a PLC modell 24 be/kimeneti ponttal rendelkezik, relés kimenetekkel és beépített Ethernet csatlakozással, amely rugalmas kommunikációs lehetőségeket biztosít a modern gyártási környezetben.
A TM221CE24R logikai vezérlő 100-240 V AC tápfeszültséggel működik, ami széles körben használhatóvá teszi különböző ipari létesítményekben. A készülék 14 diszkrét bemenetet kínál, amelyek megfelelnek az IEC 61131-2 Type 1 szabványnak, valamint 2 analóg bemenetet 0-10 V tartományban. A kimeneti oldalon 10 relés kimenettel rendelkezik, amelyek 5-125 V DC vagy 5-250 V AC feszültségtartományban működnek, maximálisan 2 A áramerősséggel. Ez a sokoldalúság lehetővé teszi a legkülönfélébb eszközök, például motorok, szelepek, lámpák és más ipari berendezések megbízható vezérlését.
A TM221CE24R egyik kiemelkedő tulajdonsága a beépített Ethernet interfész, amely 10BASE-T/100BASE-TX portot kínál 100 m rézkábel csatlakozással. Ez a funkció támogatja a Modbus TCP szerver/kliens kommunikációt, a DHCP kliens funkciót és az Ethernet/IP adapter protokollt, lehetővé téve a vezérlő zökkenőmentes integrálását a meglévő hálózati infrastruktúrába. Ezen kívül a készülék nem izolált soros kapcsolattal is rendelkezik RJ45 csatlakozóval, amely RS232/RS485 interfészt biztosít, valamint USB porttal mini B USB 2.0 csatlakozóval a programozáshoz. Ez a többszörös kommunikációs képesség rendkívül rugalmassá teszi a vezérlőt a különböző rendszerekkel való együttműködésben.
A vezérlő számítási teljesítménye lenyűgöző, 0,3 ms végrehajtási idővel 1 KInstruction esetén, és 0,2 µs végrehajtási idővel Boolean utasításonként. A memóriakapacitás bőséges, 256 kB RAM a felhasználói alkalmazás és adatok számára (10000 utasítás tárolására elegendő), valamint további 256 kB RAM a belső változókhoz. Az adatok biztonsági mentésére 256 kB beépített flash memória szolgál, és opcionálisan 2 GB SD kártya is használható. A készülék valós idejű órával is rendelkezik, amely ≤ 30 s/hónap pontosságú 25 °C-on. Ez a teljesítmény lehetővé teszi összetett vezérlési algoritmusok, akár 14 egyidejű PID szabályozó működtetését is.
A Modicon M221 PLC bemeneti/kimeneti tulajdonságai figyelemreméltóak. A diszkrét bemenetek logikája lehet sink vagy source (pozitív/negatív), 24 V DC feszültségtípussal. Az analóg bemenetek 10 bites felbontást kínálnak, 10 mV LSB értékkel, és 1 ms/csatorna + 1 vezérlő ciklusidő konverziós idővel. A bemenetek +/- 30 V DC túlterhelést bírnak el 5 percig és +/- 13 V DC állandó túlterhelést. A garantált feszültség 1-es állapothoz >= 15 V, 0-ás állapothoz <= 5 V. A bemeneti áram 7 mA a diszkrét bemenetekhez és 5 mA a gyors bemenetekhez. A válaszidő változatos, 5 µs bekapcsolási időtől (gyors bemeneteknél) 100 µs kikapcsolási időig (egyéb terminálok esetén). A kimenetek esetében a kapcsolási idő 10 ms mind be-, mind kikapcsoláskor, és a maximális kapcsolási frekvencia 20 művelet/perc teljes terhelésnél.
Schneider Electric Modicon M221 - TM221CE24R műszaki adatok
Általános jellemzők
Termékcsalád: Modicon M221
Terméktípus: Logikai vezérlő
Tápfeszültség: 100...240 V AC
Hálózati frekvencia: 50/60 Hz
Bekapcsolási áramlökés: 40 A
Maximális teljesítményfelvétel: 58 VA 100...240 V esetén a maximális számú I/O bővítőmodullal, 35 VA 100...240 V esetén I/O bővítőmodul nélkül
Be/Kimenetek
Diszkrét bemenetek száma: 14, IEC 61131-2 Type 1 szabványnak megfelelő
Analóg bemenetek száma: 2 db 0...10 V tartományban
Diszkrét kimenetek típusa: Relé, alaphelyzetben nyitott
Diszkrét kimenetek száma: 10 relé
Diszkrét kimeneti feszültség: 5...125 V DC, 5...250 V AC
Diszkrét kimeneti áram: 2 A
Diszkrét I/O összesen: 24
Kommunikáció
Beépített csatlakozási típusok: USB port mini B USB 2.0 csatlakozóval, Nem izolált soros kapcsolat serial 1 RJ45 csatlakozóval és RS232/RS485 interfésszel, Ethernet RJ45 csatlakozóval
Ethernet port: 10BASE-T/100BASE-TX 1 port 100 m rézkábellel
Kommunikációs protokollok: USB port: USB - SoMachine-Network, Nem izolált soros kapcsolat: Modbus master/slave - RTU/ASCII vagy SoMachine-Network, Ethernet
Kommunikációs szolgáltatások: Modbus TCP szerver, Modbus TCP slave eszköz, DHCP kliens, Modbus TCP kliens, Ethernet/IP adapter
Teljesítmény
Memóriakapacitás: 256 kB felhasználói alkalmazás és adatok RAM 10000 utasítással, 256 kB belső változók RAM
Adatmentés: 256 kB beépített flash memória alkalmazás- és adatmentéshez
Adattárolás: 2 GB SD kártya (opcionális)
Végrehajtási idő 1 KInstruction esetén: 0,3 ms esemény és periodikus feladatokra
Utasítás végrehajtási ideje: 0,2 µs Boolean
Esemény feladat végrehajtási ideje: 60 µs válaszidő
Fizikai jellemzők
IP védelmi fokozat: IP20 védőburkolattal
Szerelés: TH35-15 vagy TH35-7.5 típusú felső kalapsín az IEC 60715 szerint, vagy panel/lemez rögzítőkészlettel
Magasság: 90 mm
Mélység: 70 mm
Szélesség: 110 mm
Környezeti feltételek
Üzemi hőmérséklet: -10...55 °C (vízszintes telepítés esetén), -10...35 °C (függőleges telepítés esetén)
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95%, kondenzáció nélkül (üzemelés és tárolás közben)
Szabványok: IEC 61131-2, UL 508, CAN/CSA C22.2 No. 213, IACS E10, ANSI/ISA 12-12-01
Jelölések: CE
