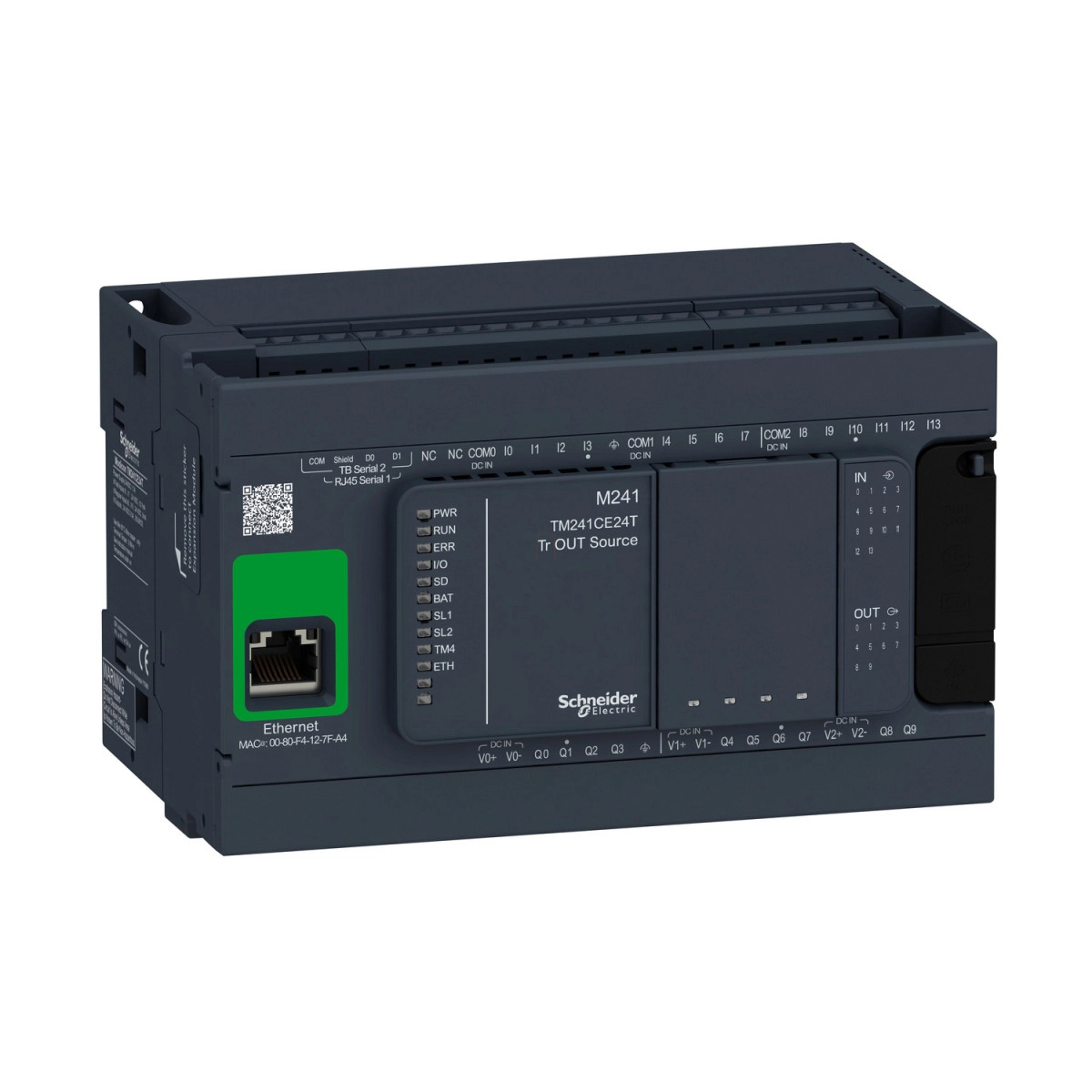

A Schneider Electric Modicon M241 TM241CE24T egy rendkívül sokoldalú és megbízható PLC vezérlő, amely kiváló választás az automatizálási projektekhez. A 24 VDC tápfeszültséggel működő logikai vezérlő ideális megoldást kínál mind az egyszerű, mind a komplex ipari alkalmazásokhoz, ahol a precíz vezérlés és a rugalmasság alapvető követelmény.
A TM241CE24T modell összesen 24 I/O csatornával rendelkezik, amely 14 diszkrét bemenetet (ebből 8 gyors bemenet, amely megfelel az IEC 61131-2 Type 1 szabványnak) és 10 tranzisztoros kimenetet (ebből 4 gyors kimenet) tartalmaz. A kimenetek PNP típusúak (source), 24 VDC feszültséggel és 0,5 A kimeneti áramerősséggel a standard kimeneteknél (Q0...Q9), valamint 0,1 A áramerősséggel a gyors kimeneteknél (Q0...Q3) PTO módban. A vezérlő támogatja mind a sink, mind a source logikát a diszkrét bemeneteknél, így rugalmasan illeszthető különböző érzékelőkhöz és bemeneti eszközökhöz. A 4,7 kOhm bemeneti impedancia a standard bemeneteknél és 2,81 kOhm a gyors bemeneteknél biztosítja a megfelelő jeldetektálást. A gyors bemenetek válaszideje rendkívül alacsony, mindössze 2 μs a bekapcsolási és kikapcsolási időre, míg a standard bemeneteknél ez 50 μs.
A Modicon M241 TM241CE24T kommunikációs lehetőségei kiemelkedők: beépített Ethernet port 10BASE-T/100BASE-TX sebességgel, nem izolált soros kapcsolat RS232/RS485 interfésszel (Serial 1 port RJ45 csatlakozóval), második nem izolált soros kapcsolat RS485 interfésszel (Serial 2 port lecsavarható sorkapoccsal), valamint USB port mini B USB 2.0 csatlakozóval. Ez a gazdag kommunikációs készlet lehetővé teszi a vezérlő integrálását komplex automatizálási rendszerekbe. Az Ethernet port támogatja a Modbus TCP, Ethernet/IP protokollokat, a webszerver funkciókat, az FTP és SQL kapcsolatokat, valamint számos egyéb hálózati szolgáltatást. A kommunikációs sebességek imponálóak: 1,2...115,2 kbit/s az RS485 és RS232 portokon, 480 Mbit/s az USB-n, valamint 10/100 Mbit/s az Etherneten.
A TM241CE24T memóriakonfigurációja szintén figyelemre méltó: 64 MB rendszermemória RAM, 128 MB beépített flash memória a felhasználói programok biztonsági mentéséhez, valamint opcionálisan akár 16 GB SD-kártya használható adattárolásra. A BR2032 típusú lítium elem 4 éves élettartamot biztosít, és akár 2 évig megőrzi az adatokat 25 °C-on. A vezérlő végrehajtási ideje mindössze 0,3 ms 1 KInstrukció esetén esemény és periodikus feladatoknál, valamint 0,7 ms egyéb utasításoknál. Az alkalmazási struktúra rugalmas: 8 külső eseményvezérelt feladat, 8 eseményvezérelt feladat, 3 ciklikus mesterfeladat + 1 szabadfutású feladat, vagy 4 ciklikus mesterfeladat konfigurálható.
A Modicon M241 TM241CE24T kiemelkedő teljesítményét és sokoldalúságát tovább fokozza a beépített pozicionáló funkciók (PTO) támogatása 4 csatornán, 100 kHz frekvenciával, valamint a számlálási lehetőségek (4 gyors bemenet HSC módban 200 kHz sebességgel, és 14 standard bemenet 1 kHz sebességgel). A vezérlő támogatja az A/B jeleket 100 kHz-ig, a Pulse/direction jeleket 200 kHz-ig, valamint az egyfázisú jeleket 200 kHz-ig a gyors bemeneteken HSC módban. A készülék méretei kompaktak: 90 mm magasság, 95 mm mélység, 150 mm szélesség, 0,53 kg nettó tömeg mellett. Szerelése történhet TH35-15 vagy TH35-7.5 kalapsínre, az IEC 60715 szabványnak megfelelően, vagy panelre szerelőkészlettel.
Modicon M241 TM241CE24T műszaki adatok
Fő jellemzők
Termékcsalád: Modicon M241
Termék vagy komponens típus: Logikai vezérlő
Névleges tápfeszültség: 24 V DC
Diszkrét bemenetek száma: 14 diszkrét bemenet, ebből 8 gyors bemenet az IEC 61131-2 Type 1 szabványnak megfelelően
Diszkrét kimenet típusa: Tranzisztor
Diszkrét kimenetek száma: 10 tranzisztoros kimenet, ebből 4 gyors kimenet
Diszkrét kimenet feszültsége: 24 V DC a tranzisztoros kimenetekhez
Diszkrét kimenet áramerőssége: 0,5 A a tranzisztoros kimenetekhez (Q0...Q9), 0,1 A a gyors kimenetekhez (PTO módban) (Q0...Q3)
Kiegészítő specifikációk
Diszkrét I/O száma: 24
I/O bővítőmodulok maximális száma: 7 (helyi I/O architektúra), 14 (távoli I/O architektúra)
Tápfeszültség határértékek: 20,4...28,8 V
Bekapcsolási áram: 50 A
Teljesítményfelvétel: 32,6...40,4 W (maximális számú I/O bővítőmodul esetén)
Diszkrét bemenet logikája: Sink vagy source
Diszkrét bemenet feszültsége: 24 V
Diszkrét bemenet feszültség típusa: DC
1-es állapot garantált feszültsége: >= 15 V a bemenetekhez
0-ás állapot garantált feszültsége: <= 5 V a bemenetekhez
Diszkrét bemenet árama: 5 mA a bemenetekhez, 10,7 mA a gyors bemenetekhez
Bemeneti impedancia: 4,7 kOhm a bemenetekhez, 2,81 kOhm a gyors bemenetekhez
Válaszidő: 50 µs bekapcsolásra az I0...I13 csatlakozópont(ok)nál a bemenetekhez, 50 µs kikapcsolásra az I0...I13 csatlakozópont(ok)nál a bemenetekhez, <= 2 µs bekapcsolásra az I0...I7 csatlakozópont(ok)nál a gyors bemenetekhez, <= 2 µs kikapcsolásra az I0...I7 csatlakozópont(ok)nál a gyors bemenetekhez, <= 34 µs bekapcsolásra a Q0...Q9 csatlakozópont(ok)nál a kimenetekhez, <= 250 µs kikapcsolásra a Q0...Q9 csatlakozópont(ok)nál a kimenetekhez, <= 2 µs bekapcsolásra a Q0...Q3 csatlakozópont(ok)nál a gyors kimenetekhez, <= 2 µs kikapcsolásra a Q0...Q3 csatlakozópont(ok)nál a gyors kimenetekhez
Kommunikációs lehetőségek
Integrált csatlakozási típus: Nem izolált soros kapcsolat serial 1 RJ45 csatlakozóval és RS232/RS485 interfésszel, Nem izolált soros kapcsolat serial 2 lecsavarható sorkapocs csatlakozóval és RS485 interfésszel, USB port mini B USB 2.0 csatlakozóval, Ethernet RJ45 csatlakozóval
Átviteli sebesség: 1,2...115,2 kbit/s (115,2 kbit/s alapértelmezetten) 15 m buszméretig RS485 esetén, 1,2...115,2 kbit/s (115,2 kbit/s alapértelmezetten) 3 m buszméretig RS232 esetén, 480 Mbit/s 3 m buszméretig USB esetén, 10/100 Mbit/s Ethernet esetén
Kommunikációs port protokoll: Nem izolált soros kapcsolat: Modbus master/slave
Ethernet port: 10BASE-T/100BASE-TX - 1 port(ok) réz kábel
Fizikai jellemzők
Szerelési támogatás: TH35-15 kalapsín az IEC 60715 szerint, TH35-7.5 kalapsín az IEC 60715 szerint, lemez vagy panel rögzítőkészlettel
Magasság: 90 mm
Mélység: 95 mm
Szélesség: 150 mm
Nettó tömeg: 0,53 kg
Környezeti paraméterek
Üzemi környezeti hőmérséklet: -10...50 °C (függőleges telepítés), -10...55 °C (vízszintes telepítés)
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95%, lecsapódás nélkül (üzem közben), 10...95%, lecsapódás nélkül (tárolás közben)
IP védettségi fokozat: IP20 védőburkolattal ellátva
Szennyezési fokozat: 2
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3000 m
