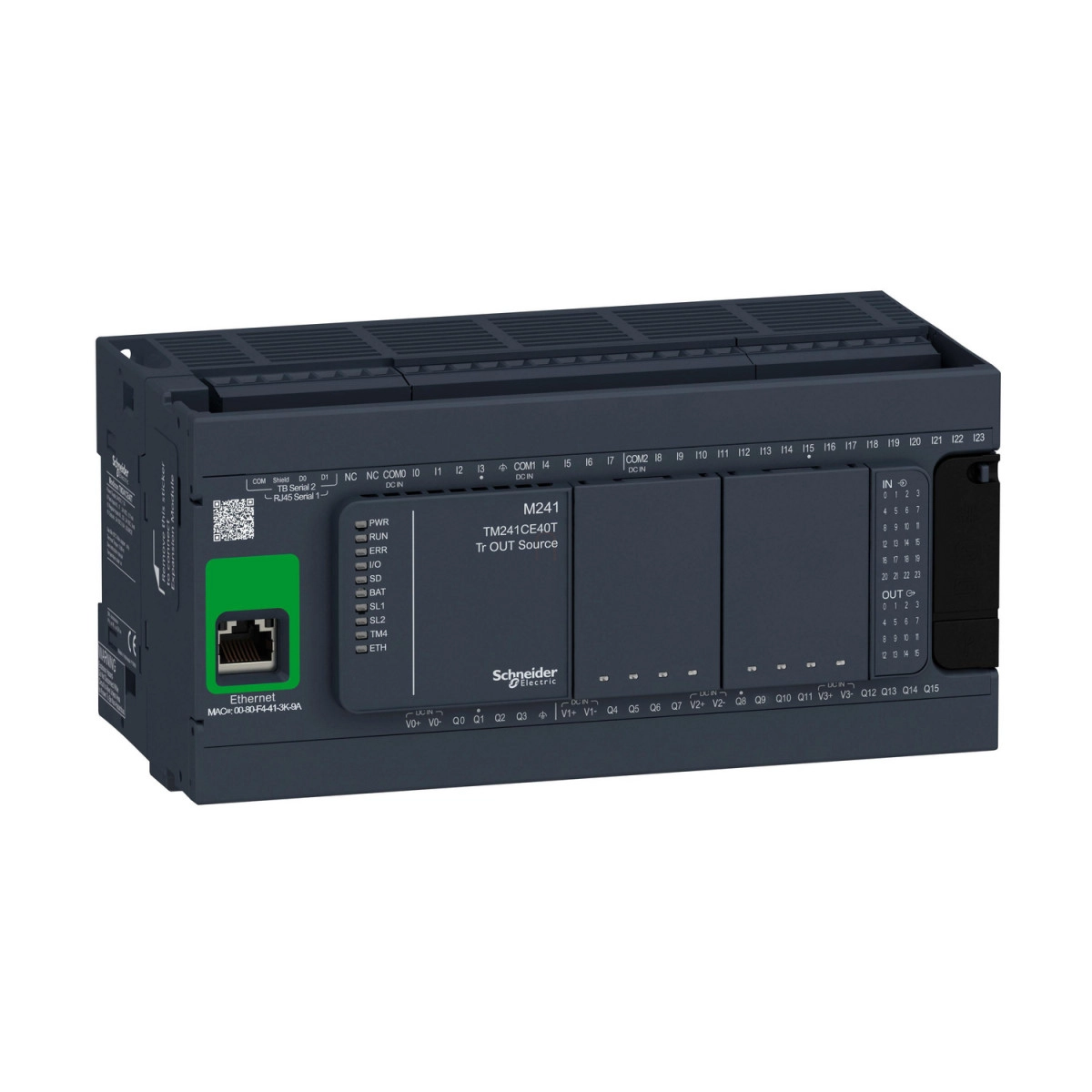

A Schneider Electric Modicon M241 TM241CE40T egy rendkívül sokoldalú és nagy teljesítményű logikai vezérlő (PLC), amely kifejezetten az ipari automatizálási és gépvezérlési alkalmazások számára készült. Ez a korszerű PLC optimális választás komplex vezérlési rendszerekhez, ahol a nagy sebesség, bővíthetőség és rugalmas kommunikáció alapvető követelmény.
A TM241CE40T modell 40 I/O ponttal rendelkezik, amelyek közül 24 diszkrét bemenet (ebből 8 gyors bemenet) és 16 tranzisztor kimenet (ebből 4 gyors kimenet). A készülék 24 V DC tápfeszültséget igényel, működési feszültségtartománya 20,4-28,8 V. A tranzisztor kimenetek PNP (source) típusúak, pozitív logikát használnak, és 24 V DC feszültségen működnek. A standard kimenetek 0,5 A áramot képesek kapcsolni, míg a gyors kimenetek (PTO üzemmódban) 0,1 A terhelhetőséggel rendelkeznek. A bemeneti impedancia standard bemeneteknél 4,7 kOhm, gyors bemeneteknél 2,81 kOhm, és az I0-I7 gyors bemenetek rendkívül rövid, mindössze 2 mikroszekundumos válaszidővel rendelkeznek mind be- és kikapcsoláskor.
A vezérlő kiemelkedően gyors feldolgozási sebességgel büszkélkedhet - az esemény és időszakos feladatoknál 0,3 ms, egyéb utasításoknál 0,7 ms végrehajtási idővel 1000 utasításra vetítve. Memóriakonfigurációja is impozáns: 64 MB rendszermemória RAM, 128 MB beépített flash memória a felhasználói programok biztonsági mentésére, valamint akár 16 GB-os SD kártya is használható adattárolásra. A beépített valós idejű óra 25°C-on havi maximum 60 másodperces drifttel működik. A készülék tartalmaz egy BR2032 típusú lítium elemet, amely 4 éves élettartammal és 2 éves biztonsági mentési idővel rendelkezik.
Kommunikációs lehetőségei rendkívül széleskörűek. A TM241CE40T tartalmaz egy Ethernet RJ45 csatlakozót (10/100 Mbit/s), egy USB mini-B 2.0 portot (480 Mbit/s), egy RS232/RS485 soros kapcsolatot RJ45 csatlakozóval, valamint egy RS485 soros interfészt eltávolítható csavaros sorkapocs csatlakozóval. Az Ethernet interfész számos szolgáltatást támogat, mint például DHCP kliens/szerver, Modbus TCP kliens/szerver, Ethernet/IP, FTP, web szerver (WebVisu és XWeb rendszer), e-mail küldés/fogadás, OPC UA szerver és sok egyéb funkciót. A vezérlő akár 64 Modbus TCP és 16 Ethernet/IP eszközt képes kezelni, és támogatja a 10 ms-os (Ethernet/IP) és 64 ms-os (Modbus TCP) ciklusidőket.
Modicon M241 TM241CE40T műszaki adatok
Fő jellemzők
Termékcsalád: Modicon M241
Terméktípus: Logikai vezérlő (PLC)
Névleges tápfeszültség: 24 V DC
Diszkrét bemenetek száma: 24 (ebből 8 gyors bemenet) az IEC 61131-2 1-es típusnak megfelelően
Diszkrét kimenet típusa: Tranzisztor
Diszkrét kimenetek száma: 16 tranzisztor kimenet (ebből 4 gyors kimenet)
Diszkrét kimenet feszültsége: 24 V DC
Kimeneti áram: 0,1 A gyors kimenetekre (PTO mód) (Q0...Q3), 0,5 A tranzisztor kimenetekre (Q0...Q15)
Kiegészítő specifikációk
Diszkrét I/O pontok száma: 40
Maximum I/O bővítő modulok száma: 7 (lokális I/O architektúra), 14 (távoli I/O architektúra)
Tápfeszültség tartomány: 20,4...28,8 V
Bekapcsolási áramfelvétel: 50 A
Teljesítményfelvétel: 32,6...40,4 W (maximális I/O bővítő modul számmal)
Diszkrét bemeneti logika: Sink vagy source
Diszkrét bemeneti feszültség: 24 V DC
Garantált 1-es állapot feszültsége: >= 15 V bemenetre
Garantált 0-s állapot feszültsége: <= 5 V bemenetre
Bemeneti áram: 10,7 mA gyors bemenetekre, 7 mA bemenetekre
Bemeneti impedancia: 4,7 kOhm bemenetekre, 2,81 kOhm gyors bemenetekre
Válaszidő
<= 2 µs bekapcsoláskor, I0...I7 terminálok gyors bemenetekre
<= 2 µs kikapcsoláskor, I0...I7 terminálok gyors bemenetekre
<= 2 µs bekapcsoláskor, Q0...Q3 terminálok gyors kimenetekre
<= 2 µs kikapcsoláskor, Q0...Q3 terminálok gyors kimenetekre
50 µs bekapcsoláskor, I0...I15 terminálok bemenetekre
50 µs kikapcsoláskor, I0...I15 terminálok bemenetekre
<= 34 µs bekapcsoláskor, Q0...Q15 terminálok kimenetekre
<= 250 µs kikapcsoláskor, Q0...Q15 terminálok kimenetekre
Kommunikációs lehetőségek
Ethernet port: 10BASE-T/100BASE-TX - 1 port rézkábellel
Integrált csatlakozási típusok:
- Nem izolált soros kapcsolat 1 RJ45 csatlakozóval és RS232/RS485 interfésszel
- Nem izolált soros kapcsolat 2 eltávolítható csavaros sorkapoccsal és RS485 interfésszel
- USB port mini B USB 2.0 csatlakozóval
- Ethernet RJ45 csatlakozóval
Ethernet szolgáltatások
FDR, DHCP szerver/kliens, Modbus TCP kliens/szerver, Ethernet/IP, Webszerver, SQL kliens, OPC UA szerver, DNS kliens
Fizikai jellemzők
Magasság: 90 mm
Szélesség: 190 mm
Mélység: 95 mm
Tömeg: 0,62 kg
Védettségi szint: IP20 védőburkolattal
Környezeti feltételek
Működési hőmérséklet: -10...50 °C (függőleges telepítés), -10...55 °C (vízszintes telepítés)
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95%, kondenzáció nélkül
Szennyezettségi fok: 2
Üzemi tengerszint feletti magasság: 0...2000 m
Tárolási tengerszint feletti magasság: 0...3000 m
