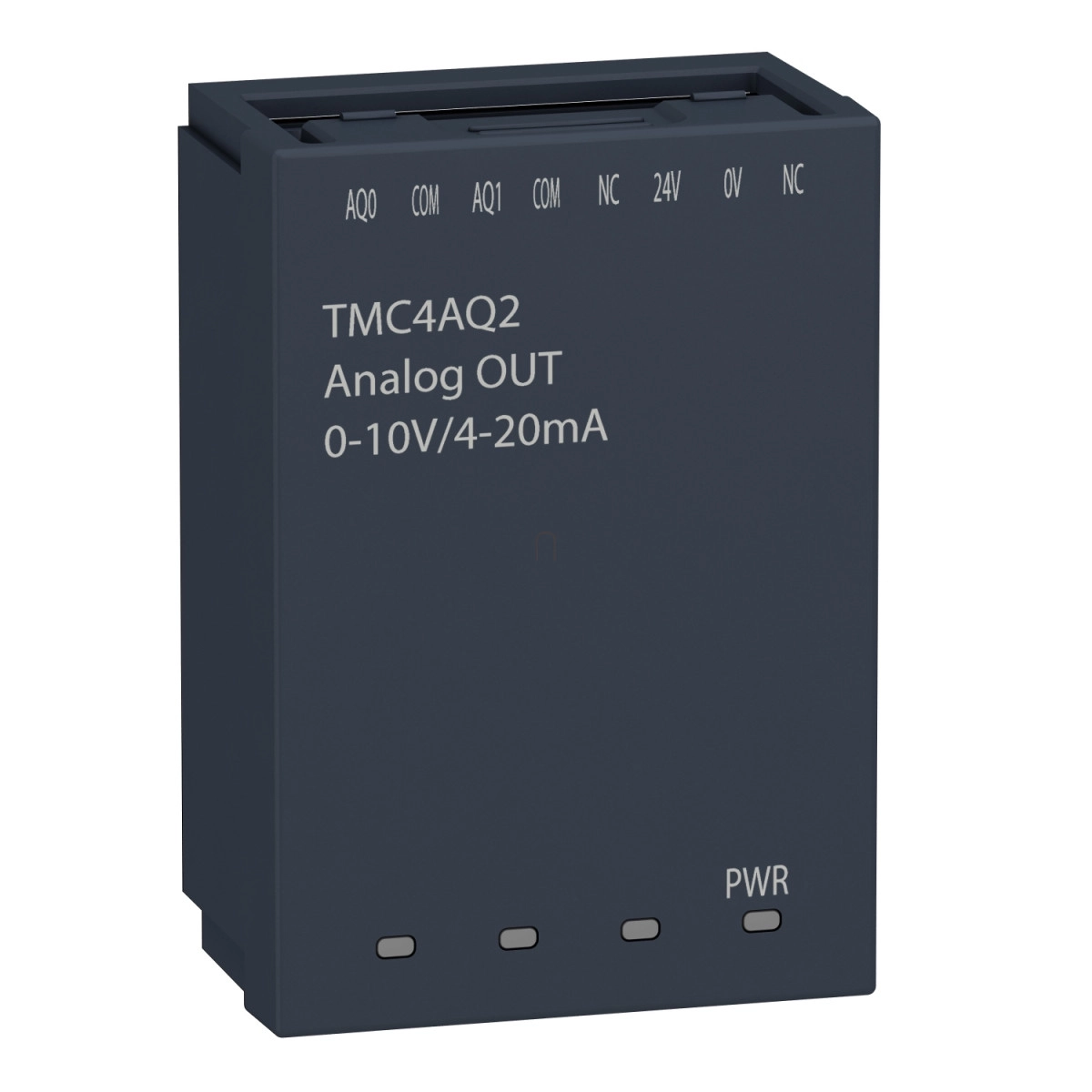

A Schneider Electric Modicon M241 TMC4AQ2 analóg kimeneti kártyája egy csúcsminőségű ipari automatizálási komponens, amely hatékonyan egészíti ki a Modicon M241 termékcsaládot. Ez a kompakt, mégis nagy teljesítményű kártya két analóg kimenettel rendelkezik, amelyek rugalmasan konfigurálhatók a különböző alkalmazási igényeknek megfelelően.
A TMC4AQ2 jelkártya kiváló minőségű, 16 bites felbontással rendelkezik, ami rendkívül pontos jelkimeneteket biztosít. A két analóg kimenet konfigurálható áram (4-20 mA) és feszültség (0-10 V) üzemmódban is, így sokoldalúan használható különböző automatizálási rendszerekben. Az LSB (Least Significant Bit) értéke 1 mV a 0-10 V feszültség tartományban, illetve 2 µA a 4-20 mA áram tartományban, ami kimagasló precizitást jelent. A kártya teljes pontossági hibája mindössze ±0,2% a teljes skálán 25°C-on, a hőmérséklet-drift pedig rendkívül alacsony: ±0,006%FS/°C. Az ismételhetőségi pontosság ±0,5%FS, a kimeneti zaj pedig ±20 mV, ami stabil működést garantál még érzékeny alkalmazásokban is.
A TMC4AQ2 kártya tökéletesen kompatibilis a Modicon M241C PLC vezérlőkkel. A kimeneti jeleket árnyékolt, sodrott érpárral lehet továbbítani, a maximális kábelhossz 30 méter. A kimenet és a belső logika között 500 V DC szigetelés található, azonban a kimenetek között nincs szigetelés. A kimenet terhelhetősége áram üzemmódban maximum 500 Ohm, feszültség üzemmódban minimum 2 kOhm. Az elektromos csatlakoztatás egy 1,5 mm² keresztmetszetű vezeték befogadására alkalmas rugós csatlakozóblokkhoz történik, amelynek osztása 3,5 mm.
A TMC4AQ2 jelkártya működési feszültsége 20,4-28,8 V DC tartományban van, és egy zöld LED jelzi a tápellátás meglétét. A kártya maga kompakt méretekkel rendelkezik: magassága 50 mm, mélysége 21 mm, szélessége pedig 34 mm. Ellenálló a mikroszakadások ellen, akár 10 ms-ig tartó feszültségkimaradásokat is képes áthidalni. A konverziós idő 10 ms + 1 vezérlő ciklusidő, míg a stabilizációs idő 10 ms, ami gyors reakcióidőt biztosít az automatizálási folyamatokban.
A Schneider Electric Modicon M241 TMC4AQ2 analóg kimeneti kártya ideális választás olyan ipari környezetben, ahol magas precizitású analóg jelek kiadására van szükség. Tökéletesen alkalmazható motorvezérléshez, frekvenciaváltók vezérléséhez, szelepek és egyéb analóg vezérlést igénylő berendezések működtetéséhez. A kiváló minőségű komponensek és a precíz kivitelezés hosszú élettartamot és megbízható működést biztosítanak akár a legzordabb ipari környezetben is.
Schneider Electric Modicon M241 - TMC4AQ2 -TMC jelkártya, 2 analóg kimenet (0-10V / 0-20mA / 4-20mA), 12 bit, PLC-hez műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon M241
Termék típus: Analóg kimeneti kártya
Kompatibilitás: Modicon M241C
Részletes műszaki adatok
Analóg kimenetek száma: 2
Analóg kimenet típusa: Áram: 4...20 mA, Feszültség: 0...10 V
Analóg kimenet felbontása: 16 bit
LSB érték: 1 mV 0...10 V feszültség esetén, 2 µA 4...20 mA áram esetén
Terhelés típusa: Rezisztív
Terhelés impedancia: <= 500 Ohm áramnál, >= 2 kOhm feszültségnél
Konverziós idő: 10 ms + 1 vezérlő ciklusidő
Stabilizálódási idő: 10 ms
Abszolút pontossági hiba: +/- 0,2 % a teljes skálán 25 °C-on
Hőmérséklet drift: +/- 0,006 %FS/°C
Ismétlési pontosság: +/- 0,5 %FS
Nemlinearitás: +/- 0,05 %FS
Kimeneti hullámosság: +/- 20 mV
Áthallás: 80 dB
Csatlakozás és telepítés
Kábel típusa: Árnyékolt, sodrott érpárú kábel
Elektromos csatlakozás: 1 x 1,5 mm² 1 rugós csatlakozóblokk 3,5 mm-es osztással a kimenetekhez és tápellátáshoz
Maximális kábelhossz: Árnyékolt, sodrott érpárú kábel: <30 m a bemenethez
Szigetelés: A kimenet és a belső logika között 500 V DC, A kimenetek között nincs szigetelés
Elektromos jellemzők
Tápfeszültség határértékei: 20,4...28,8 V
Helyi jelzés: 1 LED (zöld) a PWR-hez
Fizikai jellemzők
Magasság: 50 mm
Mélység: 21 mm
Szélesség: 34 mm
Nettó tömeg: 0,055 kg
Környezeti jellemzők
Mikrokimaradásokkal szembeni immunitás: 10 ms
