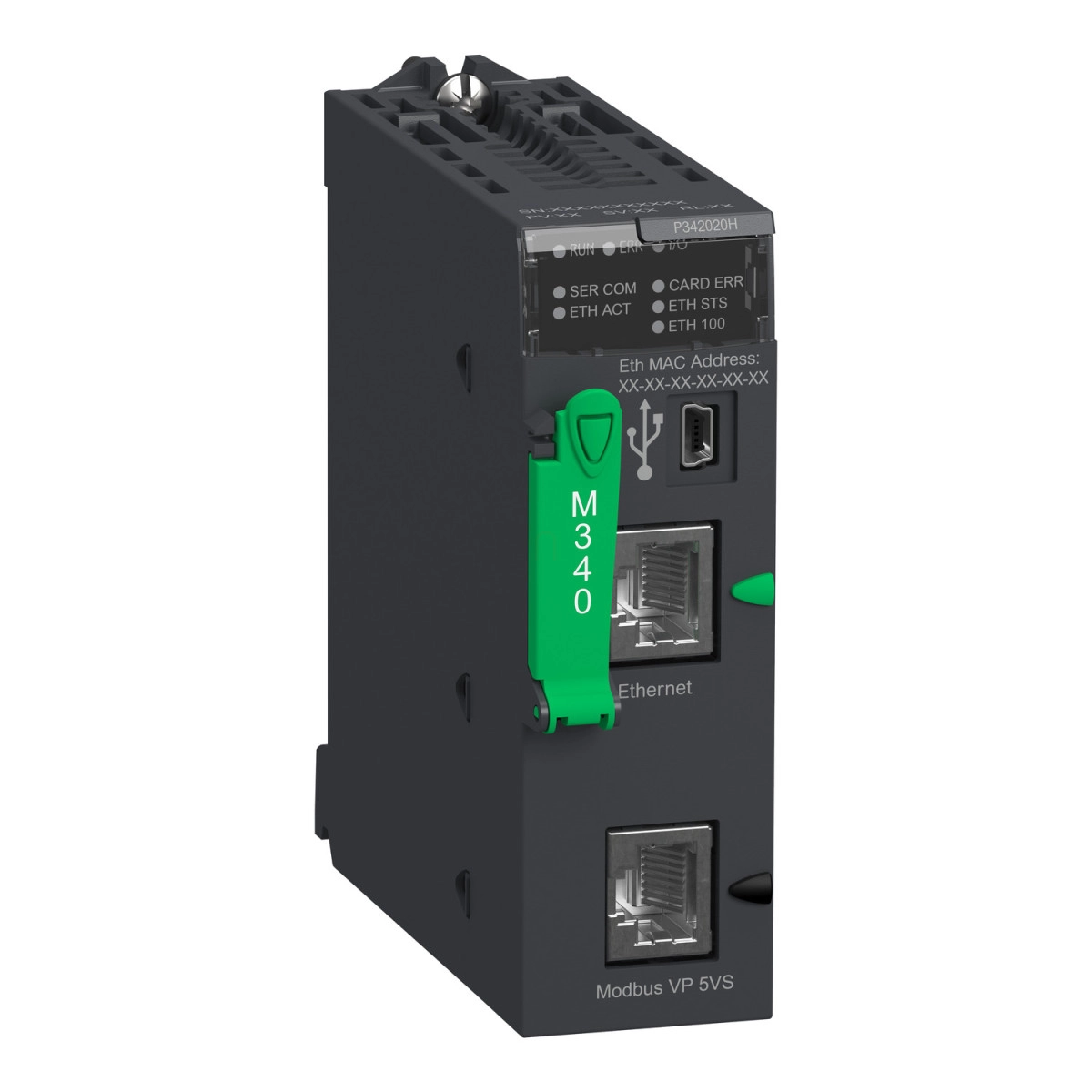

Schneider Electric Modicon M340 - BMXP342020H - processzor, L2, Modbus, Modbus TCP/IP / Ethernet IP, megerősített
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BMXP342020H processzor kiemelkedő kapacitással rendelkezik: maximum 4 rack kezelésére képes, 1024 diszkrét I/O és 256 analóg I/O csatlakoztatásával. A 36 alkalmazás-specifikus csatorna széles körű felhasználást tesz lehetővé. A modul kommunikációs lehetőségei rendkívül sokoldalúak: nem izolált soros RS232C és RS485 csatlakozás RJ45 porton keresztül (karakter mód és Modbus RTU/ASCII protokoll támogatással), USB port 12 Mbit/s sebességgel, valamint Ethernet TCP/IP RJ45 csatlakozás 10/100 Mbit/s átviteli sebességgel. A processzor további 2 Ethernet kommunikációs modul és 4 AS-Interface modul kezelésére is képes.
A beépített kommunikációs szolgáltatások között megtalálható a sávszélesség-kezelés, adatszerkesztő, Modbus TCP üzenetküldés, rack megtekintő és SNMP hálózati adminisztrátor funkció is. A processzor mind karakter módban, mind Modbus esetén szegmensenként maximum 32 eszközt támogat, és pont-pont típusú összeköttetésnél 2 eszközt kezelhet. A busz hossza nem izolált soros kapcsolatnál 0-10 m, izolált soros kapcsolatnál 0-1000 m, pont-pont kapcsolat esetén pedig 0-15 m lehet. A maximális elágazási hossz nem izolált soros kapcsolat esetén <15 m, izolált soros kapcsolatnál <40 m. Mind a karakter mód, mind a Modbus esetében 0-248 címet kezelhet a rendszer. A kérések mérete karakter módnál 1K adat bájt, RTU Modbus esetén 252 adat bájt, ASCII Modbus esetén pedig 504 adat bájt kérésenként. A modul a keretek ellenőrzésére RTU Modbus esetén CRC-t, ASCII karakter módban és ASCII Modbus esetén pedig LRC-t használ.
A BMXP342020H memória szempontjából is jól felszerelt: tartalmaz egy BMXRMS008MP memóriakártyát a programok, konstansok, szimbólumok és adatok biztonsági mentésére, valamint 4096 kB belső RAM-ot, amiből 256 kB adatokra, 3584 kB pedig programokra, konstansokra és szimbólumokra van fenntartva. A memóriakártya ezen felül B10 osztályú standard webszerver aktiválására is képes. Az objektumterületek maximális mérete 32634 belső bit (%Mi), 32464 belső szó (%MWi) és 32760 konstans szó (%KWi). Az alkalmazási struktúra 64 eseménytaszkot, 1 periodikus gyors taszkot és 1 ciklikus/periodikus fő taszkot támogat, segédtaszk nélkül. A rendszer rendkívül gyors végrehajtási idővel rendelkezik: Boolean utasítás esetén 0,12 µs, dupla hosszúságú szavaknál 0,17 µs, egyszeres hosszúságú szavaknál 0,25 µs, lebegőpontos műveleteknél pedig 1,16 µs. Milliszekundumonként 6,4 Kinst utasítást képes végrehajtani (65% Boolean + 35% fixpontos aritmetika esetén), illetve 8,1 Kinst/ms-t tisztán Boolean utasításoknál.
Schneider Electric Modicon M340 - BMXP342020H -processzor, L2, Modbus, Modbus TCP/IP / Ethernet IP, megerősített műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon M340 automatizálási platform
Terméktípus: Processzormodul
Specifikus alkalmazás: Zord környezeti körülményekhez
Koncepció: Transparent Ready, Modbus
Rack-ek száma: 4
Helyi I/O processzor kapacitás (diszkrét): 1024 I/O
Analóg I/O processzor kapacitás: 256 I/O
Alkalmazás-specifikus csatornák száma: 36
Monitorozás
Diagnosztikai számlálók Modbus
Esemény számlálók Modbus
Kommunikációs jellemzők
Vezérlő csatornák: Programozható hurkok
Integrált csatlakozási típusok:
- Nem izolált soros kapcsolat RJ45, karakter mód, átviteli mód: aszinkron alapfrekvenciás, RS232C, átviteli mód: 2 csavart árnyékolt pár 0,3...19,2 kbit/s full duplex
- Nem izolált soros kapcsolat RJ45, karakter mód, átviteli mód: aszinkron alapfrekvenciás, RS485, átviteli mód: 1 csavart árnyékolt pár 0,3...19,2 kbit/s half duplex
- Nem izolált soros kapcsolat RJ45, master/slave Modbus, RTU/ASCII, átviteli mód: aszinkron alapfrekvenciás, RS232C, átviteli mód: 1 csavart árnyékolt pár 0,3...19,2 kbit/s half duplex
- Nem izolált soros kapcsolat RJ45, master/slave Modbus, RTU/ASCII, átviteli mód: aszinkron alapfrekvenciás, RS485, átviteli mód: 1 csavart árnyékolt pár 0,3...19,2 kbit/s half duplex
- USB port 12 Mbit/s
- Ethernet TCP/IP RJ45, átviteli mód: 1 csavart pár 10/100 Mbit/s
Kommunikációs modul processzor kapacitás
2 Ethernet kommunikációs modul
4 AS-Interface modul
Beágyazott kommunikációs szolgáltatások
Sávszélesség-kezelés, Ethernet TCP/IP
Adatszerkesztő, Ethernet TCP/IP
Modbus TCP üzenetküldés, Ethernet TCP/IP
Rack Viewer, Ethernet TCP/IP
SNMP hálózati adminisztrátor, Ethernet TCP/IP
Ethernet port
10BASE-T/100BASE-TX
Memória jellemzők
Memória leírása:
- Mellékelt memóriakártya (BMXRMS008MP) programok, konstansok, szimbólumok és adatok biztonsági mentésére
- 4096 kB belső RAM
- 256 kB belső RAM adatoknak
- 3584 kB belső RAM programok, konstansok és szimbólumok számára
- Mellékelt memóriakártya (BMXRMS008MP) B10 osztályú standard webszerver aktiváláshoz
Teljesítmény jellemzők
Utasítás végrehajtási ideje:
- 0,12 µs Boolean
- 0,17 µs dupla hosszúságú szavak
- 0,25 µs egyszeres hosszúságú szavak
- 1,16 µs lebegőpontos
Utasítások száma ms-ként:
- 6,4 Kinst/ms 65% Boolean + 35% fixpontos aritmetika
- 8,1 Kinst/ms 100% Boolean
Környezeti jellemzők
Működési környezeti hőmérséklet: -25...70 °C
Relatív páratartalom: 5...95% kondenzáció nélkül
IP védettségi fokozat: IP20
Védőkezelés: Konformális bevonat
Környezeti jellemzők: Gázellenálló Gx osztály ISA S71.04 szerint, Gázellenálló 3C4 osztály IEC 60721-3-3 szerint, Porellenálló 3S4 osztály IEC 60721-3-3 szerint, Homokellenálló 3S4 osztály IEC 60721-3-3 szerint, Sóellenálló Kb/2 IEC 60068-2-52 szerint, Penésznövekedés-ellenálló 3B2 osztály IEC 60721-3-3 szerint, Gombaspóra-ellenálló 3B2 osztály IEC 60721-3-3 szerint
