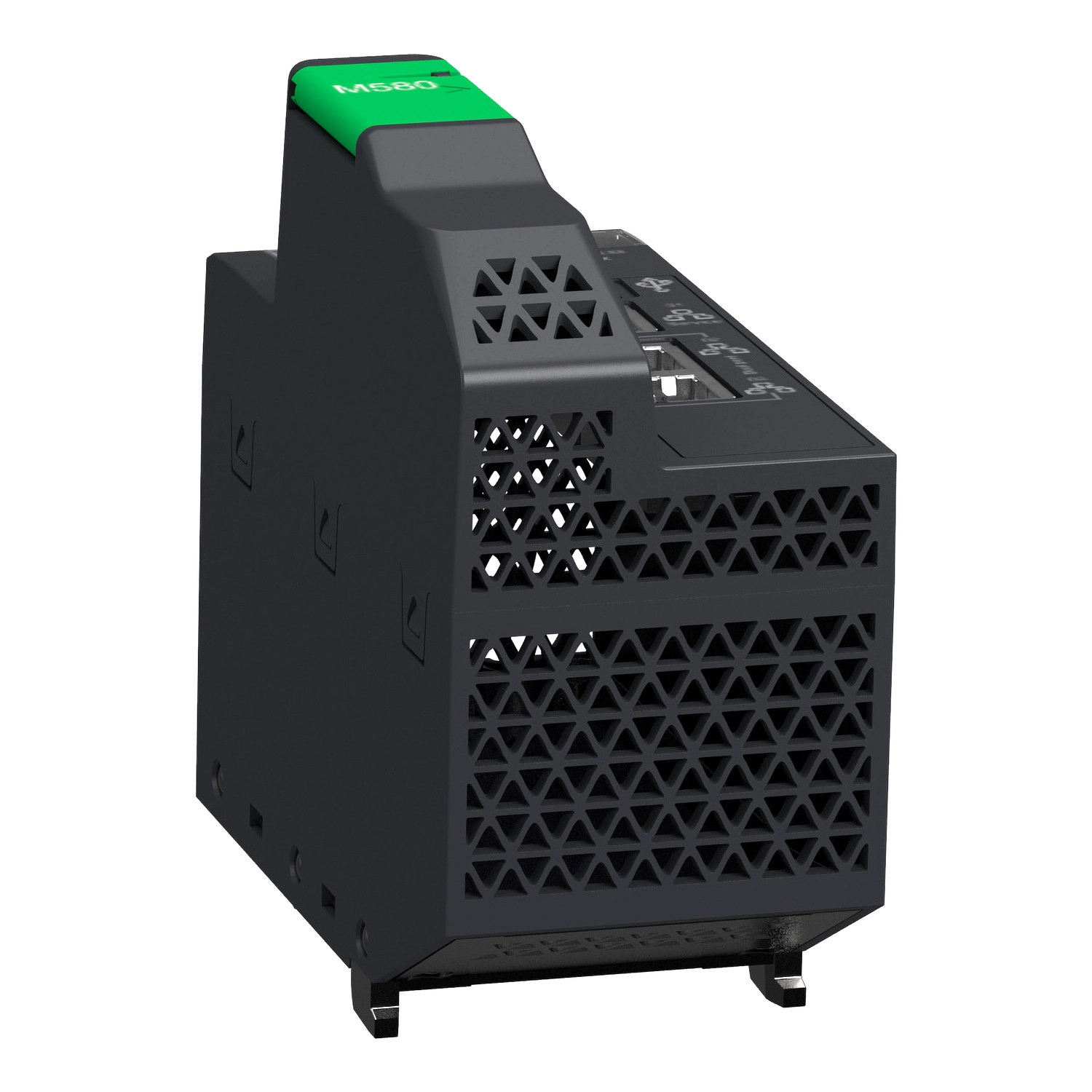

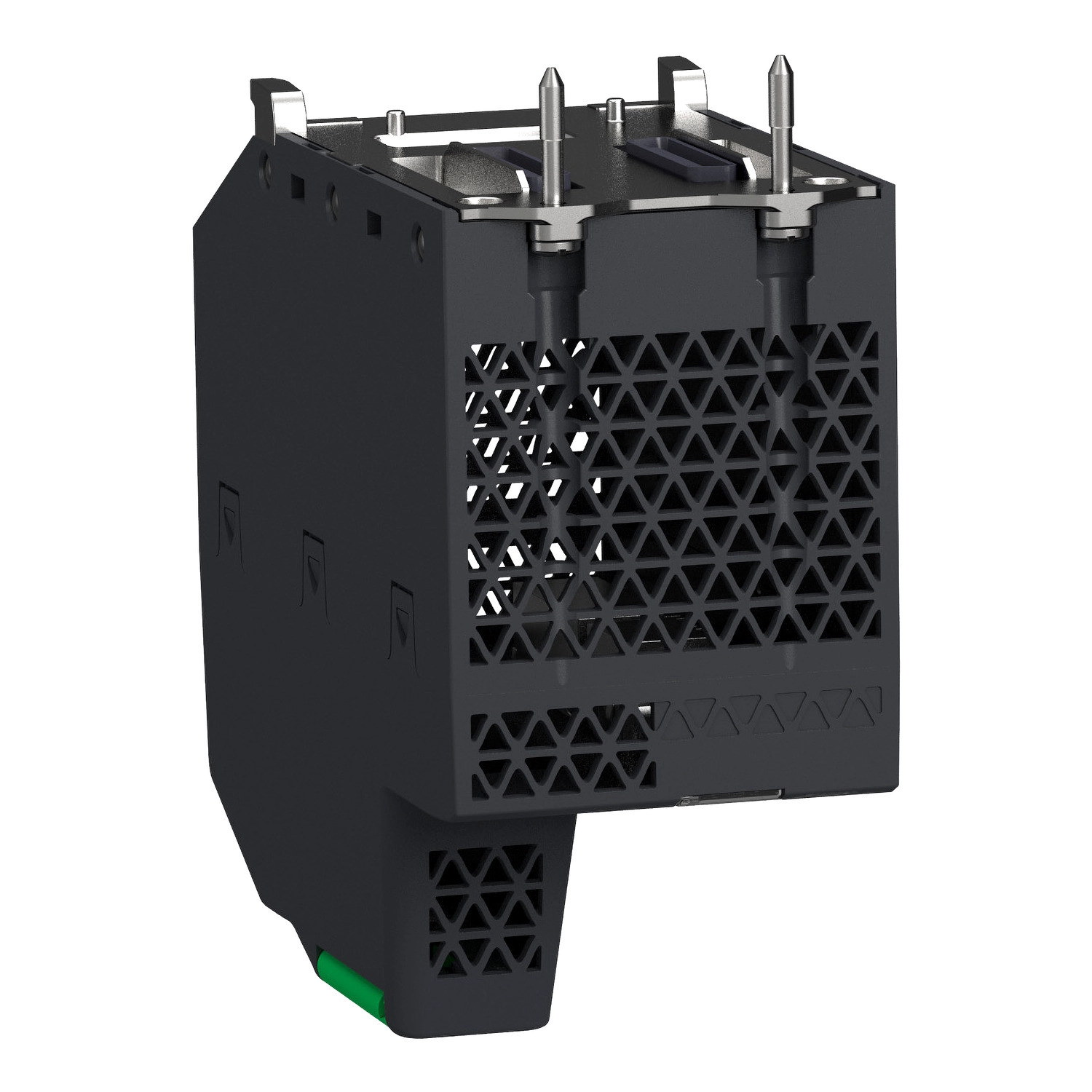

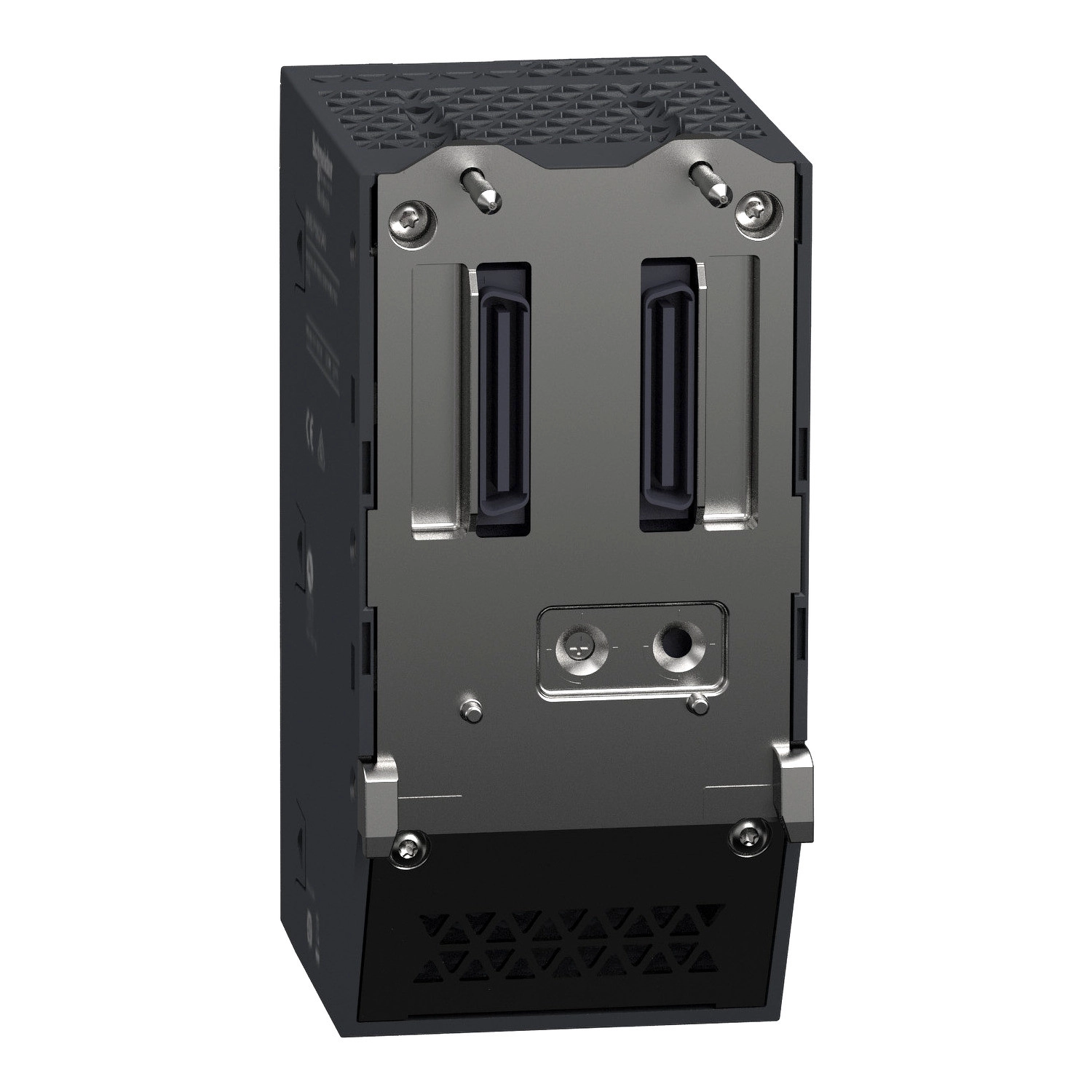

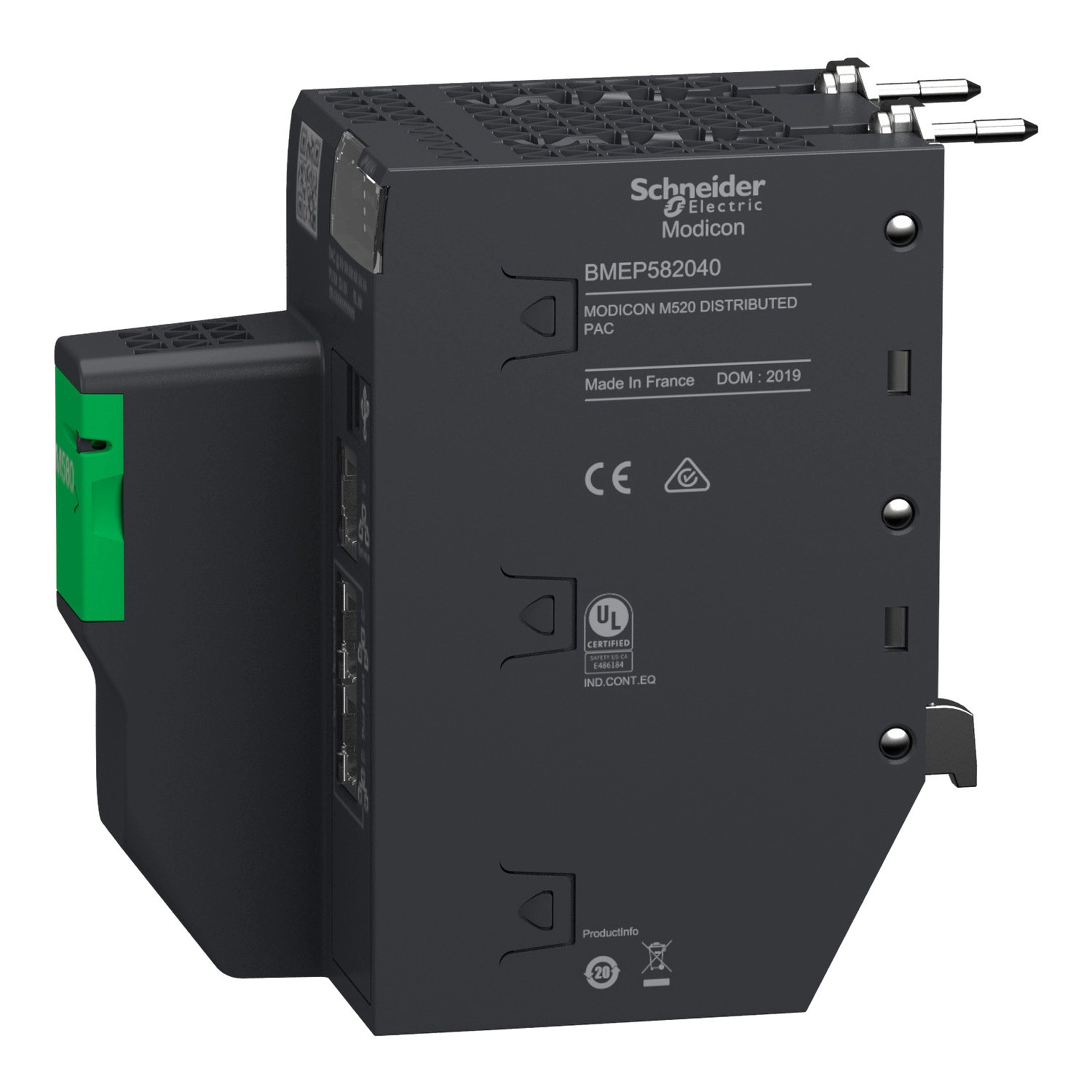

Schneider Electric Modicon M580 - BMEP582040H - processzor, L2 DIO & RIO, megerősített
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BMEP582040H modell kiemelkedő I/O kezelési képességekkel rendelkezik – akár 2048 diszkrét és 512 analóg I/O-t képes feldolgozni. A modul akár 8 távoli I/O állomást támogat, összesen 61 Ethernet eszközt kezelhet, és 64 elosztott berendezést irányíthat. Kapcsolati lehetőségei között szerepel 1 Ethernet TCP/IP port a szerviz funkcióhoz, 2 Ethernet TCP/IP port az eszközhálózathoz, valamint USB mini B csatlakozó. A kommunikációs modulok között 2 Ethernet kommunikációs modul és 16 AS-Interface modul helyezhető el, ami rugalmas integrációt tesz lehetővé különböző ipari környezetekben.
A BMEP582040H kiemelkedő feldolgozási teljesítményt nyújt, 30 Kinst/ms sebességgel 65% Boolean + 35% fixpontos aritmetikai műveleteknél, illetve 40 Kinst/ms sebességgel tisztán Boolean műveleteknél. Memóriakonfigurációja kimagasló – 4 GB bővíthető flash az adattároláshoz, 10 kB rendszermemória, 8 MB programozható memória és 768 kB adatmemória. Az alkalmazási struktúra 1 periodikus gyors feladatot, 64 esemény-vezérelt feladatot, 1 ciklikus/periodikus fő feladatot és 2 kiegészítő feladatot támogat. A speciális alkalmazási I/O típusok között megtalálható a számláló, HART, SSI enkóder, pontos időbélyegzés, mozgásvezérlés és soros kapcsolat – ezzel széles körű ipari alkalmazásokhoz illeszkedik.
Környezeti specifikációi impozánsak: -25...70°C üzemi hőmérséklet, 3 gn rezgésállóság, 30 gn ütésállóság, és 5-95% relatív páratartalom 55°C-on, kondenzáció nélkül. IP20 védettségi fokozatával és védőbevonatával (conformal coating) tovább növeli a zord környezetben való működési képességét. A modul megfelel számos ipari szabványnak és direktívának, beleértve az ATEX és IECEx zone 2/22 minősítéseket, valamint ellenáll gázoknak, pornak, homoknak, sónak, penésznek és gomba spóráknak is. A Modicon M580 BMEP582040H ideális választás kritikus ipari alkalmazásokhoz, ahol a megbízhatóság, a teljesítmény és a zord környezetben való működőképesség alapvető fontosságú.
Schneider Electric Modicon M580 - BMEP582040H -processzor, L2 DIO & RIO, megerősített műszaki adatok
Fő jellemzők
Termékcsalád: Modicon M580
Terméktípus: Processzormodul
Specifikus alkalmazás: Zord környezetekhez
Kiegészítő jellemzők
Rack-ek száma: 4
Lokális I/O processzor kapacitás (diszkrét): 2048 I/O
Lokális I/O processzor kapacitás (analóg): 512 I/O
Alkalmazás-specifikus csatornák száma (helyi rack): 72
Alkalmazás-specifikus I/O típusok: Számláló, HART, SSI enkóder, Pontos időbélyegzés, Mozgásvezérlés, Soros kapcsolat
Ellenőrzés típusa: Folyamatvezérlés
Vezérlőcsatornák: Programozható hurkok
Csatlakozási lehetőségek

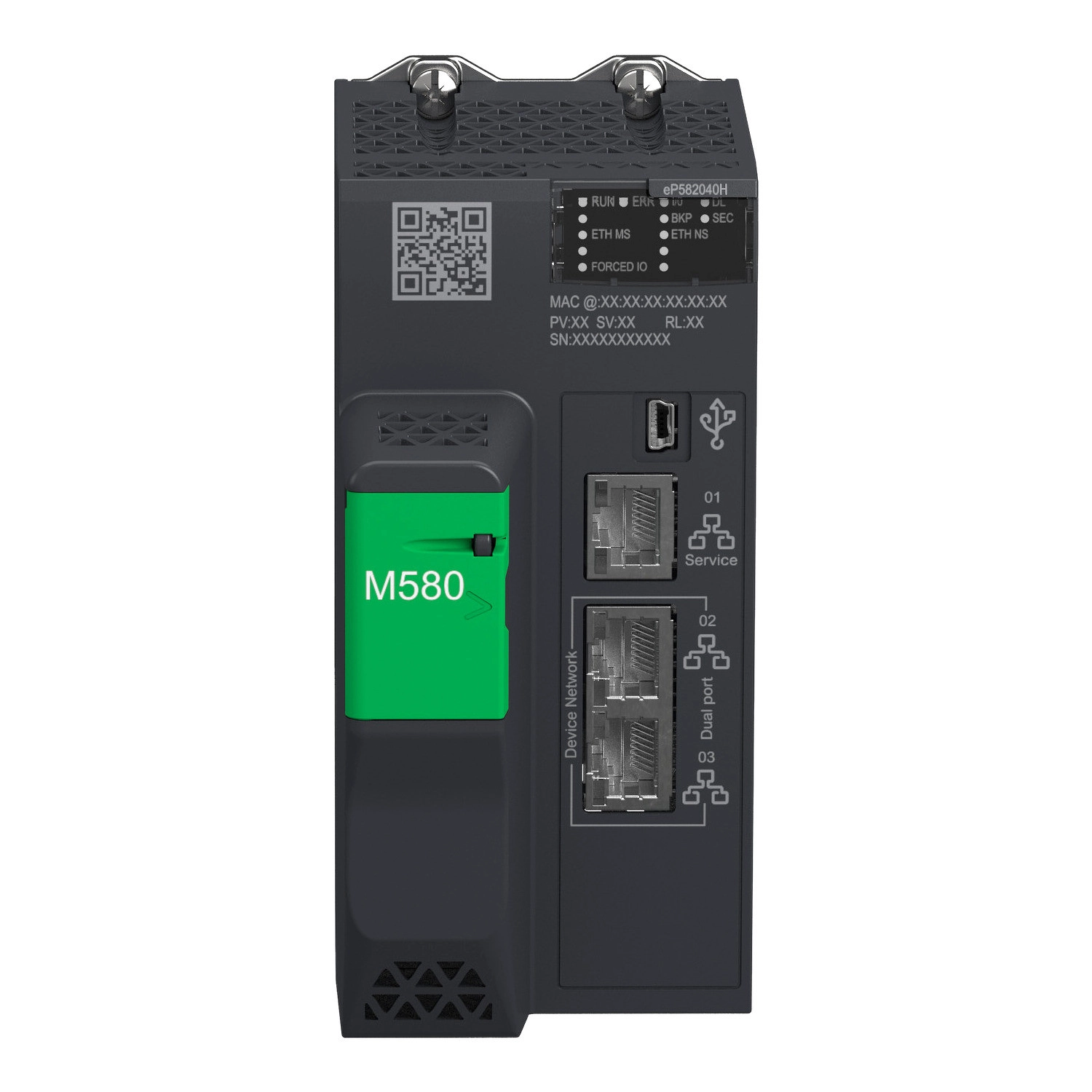

Integrált csatlakozástípus: 1 Ethernet TCP/IP a szervizporthoz, 2 Ethernet TCP/IP az eszközhálózathoz, USB mini B
Távoli I/O állomások száma: 8 - 2 rack távoli leágazásonként
Elosztott berendezések száma: 64
Kommunikációs modul processzor kapacitás: 2 Ethernet kommunikációs modul, 16 AS-Interface modul
Kommunikációs szolgáltatás: RIO scanner, DIO scanner
Memória
Bővíthető flash: 4 GB adattároláshoz
Integrált RAM: 10 kB rendszermemóriához
Integrált RAM: 8 MB programnak
Integrált RAM: 768 kB adatoknak
Alkalmazási struktúra
1 periodikus gyors feladat
64 esemény feladat
1 ciklikus/periodikus fő feladat
2 kiegészítő feladat
Teljesítmény
Utasítások száma milliszekundumonként: 30 Kinst/ms 65% Boolean + 35% fixpontos aritmetika
40 Kinst/ms 100% Boolean
Áramfogyasztás: 270 mA 24 V DC-nél
MTBF megbízhatóság: 775000 H
Környezeti jellemzők
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi magasság: 0...2000 m, 2000...5000 m derating faktorral
Relatív páratartalom: 5...95% 55 °C-on kondenzáció nélkül
IP védettségi fokozat: IP20
Tanúsítványok és megfelelőségek
Direktívák: 2014/35/EU - kisfeszültségű direktíva, 2014/30/EU - elektromágneses kompatibilitás, 2014/34/EU - ATEX direktíva
Terméktanúsítványok: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zone 2/22, IECEx zone 2/22
Szabványok: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5 (1-es és 2-es típusú interfész), EN/IEC 61850-3 (G helyszín), IEC 60079-0
Környezeti ellenállóság
Gázállóság: Gx osztály az ISA S71.04 szerint, 3C4 osztály az IEC 60721-3-3 szerint
Porállóság: 3S4 osztály az IEC 60721-3-3 szerint
Homokállóság: 3S4 osztály az IEC 60721-3-3 szerint
Sóállóság: 2-es szint az IEC 68252 szerint
Penészállóság: 3B2 osztály az IEC 60721-3-3 szerint
Gomba spóra állóság: 3B2 osztály az IEC 60721-3-3 szerint
Veszélyes helyek besorolása: I. osztály, 2. divízió
Fizikai jellemzők
Védőkezelés: Védőbevonat (conformal coating)
Tápellátás: Belső tápellátás a rack-en keresztül
Állapotjelző LED-ek: 1 LED (zöld) processzor működés (RUN), 1 LED (piros) processzor vagy rendszerhiba (ERR), 1 LED (piros) I/O modul hiba (I/O), 1 LED (zöld) letöltés folyamatban (DL), 1 LED (piros) memóriakártya vagy CPU flash hiba (BACKUP), 1 LED (zöld/piros) ETH MS (Ethernet port konfigurációs állapot), 1 LED (zöld/piros) Eth NS (Ethernet hálózati állapot)
Nettó tömeg: 0,849 kg
Méretek
CPU modul méretei: 64,6 mm x 134,6 mm x 130,3 mm
