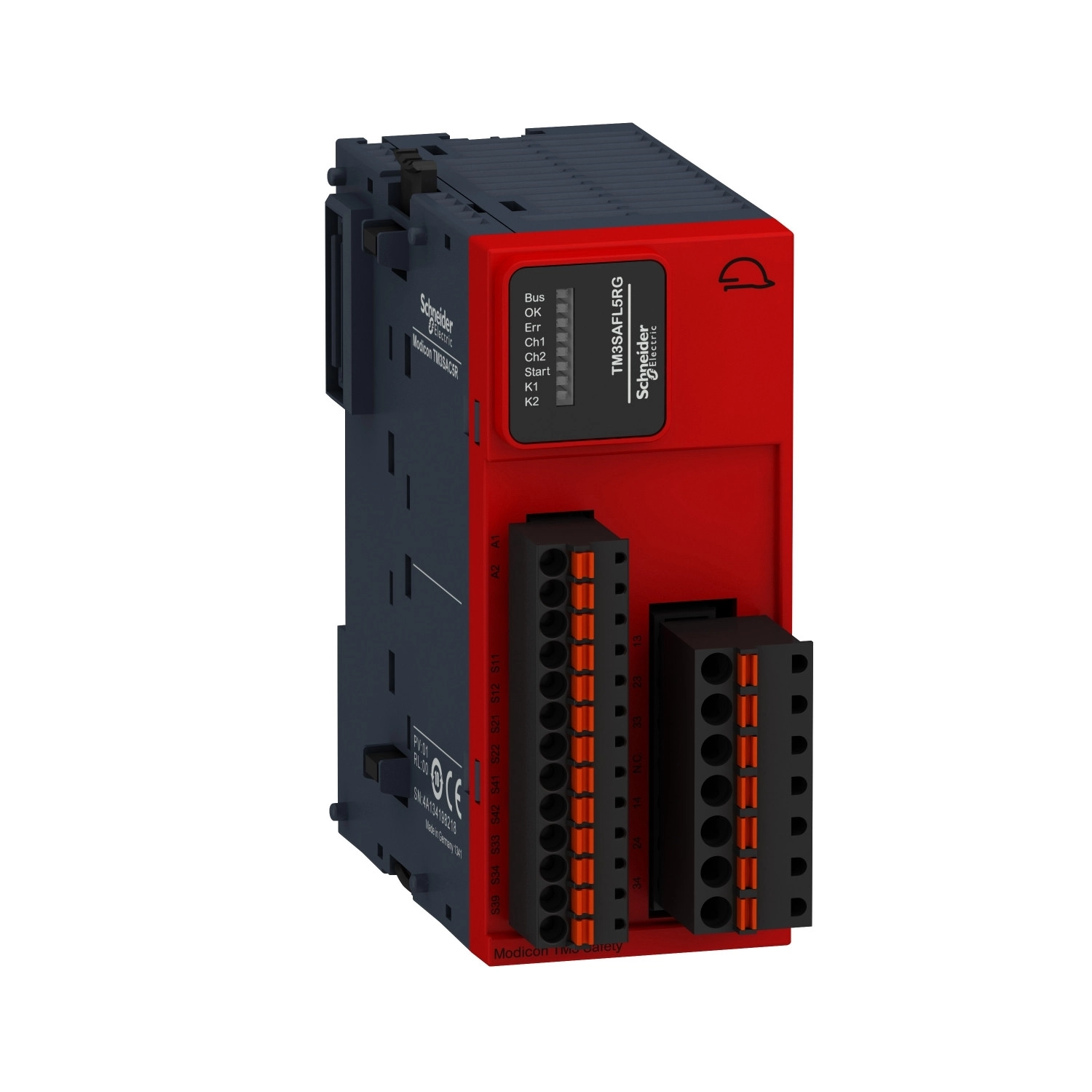

Schneider Electric Modicon TM3 - TM3SAFL5RG - bővítő modul, Cat2/PLd/SIL CL2 biztonsági vezérlő, vészleállító-vészkapcsoló-fényfüggöny, 24 VDC, rugós
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A TM3SAFL5RG modul 24 VDC működési feszültséggel rendelkezik és képes teljesíteni a szigorú biztonsági követelményeket: elérheti az ISO 13849-1 és ISO 13849-2 szerinti PL d/3-as kategóriát, valamint az IEC 62061 és IEC 61508 szabványok szerinti SILCL 2/SIL 2 biztonsági szintet. Ez a modul különböző biztonsági funkciókra konfigurálható, beleértve a vészleállítás felügyeletet 2-csatornás bekötéssel, mozgó védőburkolatok ellenőrzését két kapcsolóval és automatikus indítással, többszörös vészleállító felügyeletet, közelítés érzékelő figyelést PNP/PNP konfigurációban, valamint elektro-érzékeny védőeszközök (ESPE) PNP/PNP kimenetű ellenőrzését.
A TM3SAFL5RG biztonsági modulban 3 NO (alaphelyzetben nyitott) azonnali kikapcsolású relékimenet található, amelyek potenciálmentes érintkezők. A kapcsolható maximális feszültség 230 V AC-15 kategóriában 50 Hz-en, illetve 24 V DC-13 kategóriában. A modul termikus kimeneti árama 6 A relénként, míg a konvencionális szabad levegőben mérhető termikus áram 18 A. A kimenet védelméhez a gyártó 4 A gG vagy gL biztosítékot javasol az IEC 60947-5-1 szerint, illetve 6 A gyors kioldású biztosítékot ugyanezen szabvány alapján. A minimális kimeneti áram 10 mA, a kimeneti feszültség pedig 10 V. A válaszideje rendkívül gyors, a bemeneti nyitásra maximum 40 ms alatt reagál, ami kritikus biztonsági helyzetekben döntő fontosságú lehet.
A Schneider Electric TM3SAFL5RG biztonsági modul telepítése és használata rendkívül rugalmas. TH35-7.5 vagy TH35-15 típusú kalapsínre szerelhető az IEC 60715 szabvány szerint, valamint falra is rögzíthető a mellékelt rögzítőelemek segítségével. A készülékház méretei: 94 mm magas, 73 mm mély és 43,7 mm széles. A csatlakozások rugós sorkapcsokkal történnek, levehető sorkapocslécekkel, ami jelentősen megkönnyíti a telepítést és karbantartást. A modul kompatibilis az EN/IEC 61496-1 (4. típus) szerinti biztonsági fényfüggönyökkel, így ideális választás komplex biztonsági rendszerekhez.
A TM3SAFL5RG működési környezeti hőmérséklete -10...55 °C vízszintes telepítésnél, tárolási hőmérséklete pedig -25...70 °C. A relatív páratartalom működés és tárolás közben egyaránt 10...95% lehet, kondenzáció nélkül. A modul IP20-as védelemmel rendelkezik a csatlakozóknál az IEC 60529 szerint, 2-es szennyezettségi fokozatban használható, és 0-2000 m tengerszint feletti magasságig üzemeltethető. Ellenáll a +/- 3,5 mm amplitúdójú rezgéseknek (5-150 Hz frekvenciatartományban) az IEC 60068-2-6 szerint, valamint 15 gn 11 ms-os ütéseknek az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Modicon TM3 - TM3SAFL5RG - bővítő modul, Cat2/PLd/SIL CL2 biztonsági vezérlő, vészleállító-vészkapcsoló-fényfüggöny, 24 VDC, rugós műszaki adatok
Általános jellemzők
Termékcsalád: Modicon TM3 Safety
Termék vagy komponens típusa: Biztonsági modul
Eszköz rövid neve: TM3SAFL
Biztonsági modul alkalmazás: Vészleállításhoz, kapcsolóhoz és biztonsági fényfüggöny ellenőrzéshez
Biztonsági funkcionalitás
Modul funkciói:
- Vészleállítás ellenőrzés 2-csatornás bekötéssel
- Mozgó védőburkolat ellenőrzése 2 kapcsolóval és automatikus indítással
- Mozgó védőburkolat ellenőrzése
- Többszörös vészleállítás ellenőrzés 2-csatornás bekötéssel
- Közelítés érzékelő ellenőrzés PNP/PNP
- Elektro-érzékeny védelmi berendezés (ESPE) ellenőrzés PNP/PNP
Biztonsági szint:
- Elérheti a PL d/3-as kategóriát az ISO 13849-1: 2008 szerint
- Elérheti a PL d/3-as kategóriát az ISO 13849-2: 2012 szerint
- Elérheti a SILCL 2-t az IEC 62061: 2005 szerint
- Elérheti a SIL 2-t az IEC 61508: 2010 szerint
Biztonsági megbízhatósági adatok
DC: 95% az ISO 13849-1 szerint
PFHd: 5E-9 1/h az IEC 61508-1 szerint 1 működés/óra DC-13 24 V DC, <4 A
PFHd: 30E-9 1/h az IEC 61508-1 szerint 60 működés/óra DC-13 24 V DC, <1 A
MTTFd: 500 év az ISO 13849-1 szerint 1 működés/óra DC-13 24 V DC, <4 A
MTTFd: 85 év az ISO 13849-1 szerint 60 működés/óra DC-13 24 V DC, <1 A
SFF: 95% az IEC 61508-1 szerint
HFT: 1 az IEC 61508-1 szerint
Típus: A az IEC 61508-1 szerint
Elektromos jellemzők
Bemenetek közötti szinkronizációs idő: Korlátlan
Kimenet típusa: Azonnali nyitású relé, 3 NO áramkör, potenciálmentes
Biztonsági áramkörök száma: 3 NO azonnali nyitású reléhez
Maximális kapcsolási feszültség: 230 V AC-15 kategória 50 Hz-en (azonnali nyitású relé), 24 V DC-13 kategória (azonnali nyitású relé)
Névleges tápfeszültség: 24 V - 15...20% DC
Teljesítményfelvétel: 0,2 W 5 V DC-nél, 3,6 W 24 V DC-nél
Bemeneti védelem típusa: Belső, elektronikus
Vezérlőáramkör feszültsége: 24 V DC
Maximális kábeltávolság eszközök között: 30 m
Kapcsolási képesség: 360 VA tartó AC-15 B300 relékimenet, 3600 VA bekapcsolási AC-15 B300 relékimenet
Kapcsolási képesség: 4 A 24 V 50 ms DC-13 relékimenet
Kimeneti termikus áram: 6 A relénként relékimenetnél
Konvencionális szabad levegőben mérhető termikus áram: 18 A
Javasolt biztosíték: 4 A gG vagy gL relékimenethez az IEC 60947-5-1 szerint, 6 A gyors kioldású relékimenethez az IEC 60947-5-1 szerint
Minimális kimeneti áram: 10 mA relékimenetnél
Kimeneti feszültség: 10 V relékimenet
Maximális válaszidő bemeneti nyitásra: 40 ms
Névleges szigetelési feszültség: 300 V (2-es szennyezettségi fok) az IEC 60647-5-1 szerint
Névleges lökőfeszültség-állóság: 4 kV III-as túlfeszültség kategória az IEC 60647-5-1 szerint
Áramfelvétel: 100 mA 24 V DC külső táplálás mellett
Csatlakozás és jelzés
Helyi jelzés: 8 LED (zöld/piros) a felhasználó számára
Elektromos csatlakozás: Rugós sorkapcsok
Kompatibilitás és szabványok
Termékkompatibilitás: EN/IEC 61496-1 (4. típus) szerinti biztonsági fényfüggönyök
Szabványok: ISO 13849-1:2008, ISO 13849-2:2012, IEC 62061:2005, IEC 61508:2010, IEC 60947-5-1:2010, IEC 61131-2:2007, IEC 60204-1:2005, IEC 60204-1:2009/A1, IEC 61010-1:2010, EN 50581:2012
Méretek és telepítés
Szerelési támogatás: TH35-7,5 kalapsín az IEC 60715 szerint, TH35-15 kalapsín az IEC 60715 szerint, falon történő rögzítés a mellékelt rögzítőelemekkel
Magasság: 94 mm
Mélység: 73 mm
Szélesség: 43,7 mm
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -10...55 °C vízszintes telepítés esetén
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95%, kondenzáció nélkül (üzem közben), 10...95%, kondenzáció nélkül (tárolás közben)
IP védettségi szint: IP20 (csatlakozók) az IEC 60529 szerint
Szennyezettségi fok: 2
Üzemi tengerszint feletti magasság: 0...2000 m
Rezgésállóság: +/- 3,5 mm (f= 5...150 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
