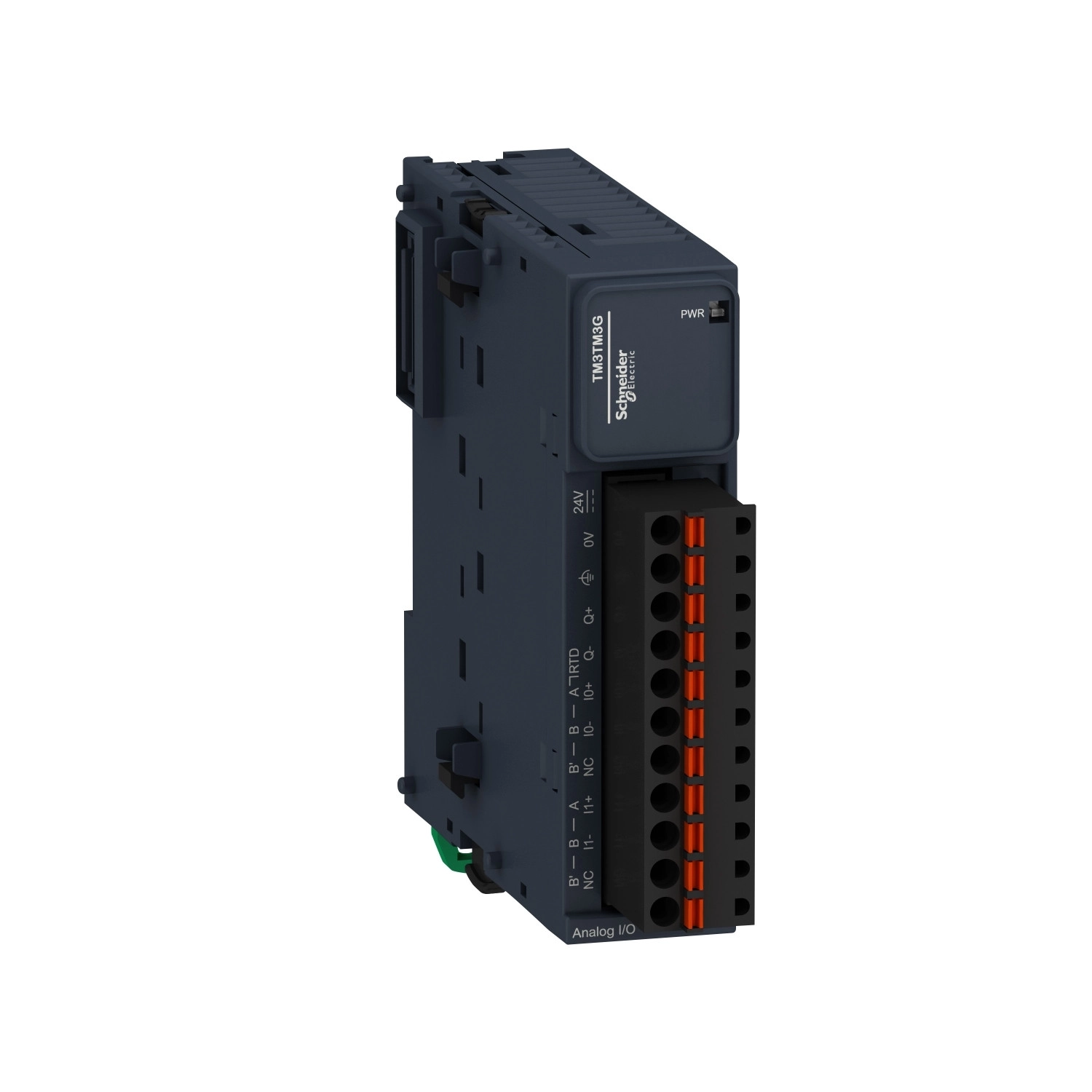

Schneider Electric Modicon TM3 - TM3TM3G - bővítő modul, 2 analóg bemenet 1 kimenet, +/-10V / 0-10V / 0-20mA / 4-20mA / hőelem / hőm. szenzor, rugós
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A TM3TM3G két analóg vagy hőmérséklet bemenettel és egy analóg kimenettel rendelkezik, ami rendkívüli rugalmasságot biztosít különböző alkalmazásokban. A bemenetek számos jeltípust támogatnak: feszültség (0...10 V, -10...10 V), áram (0...20 mA, 4...20 mA), valamint különféle hőelem típusok (J, K, R, S, B, T, N, E, C) és hőmérséklet szenzorok (Ni 100/1000, Pt 100/1000). Ez a sokféleség lehetővé teszi, hogy a modul szinte bármilyen ipari érzékelővel kompatibilis legyen. A hőmérsékleti tartományok lenyűgözőek, például a J típusú hőelemmel -200...1000 °C között, míg a K típusúval -200...1300 °C között mérhetünk. A modul analóg kimenete támogatja a 0...10 V, -10...10 V, 0...20 mA és 4...20 mA jelszinteket, ami lehetővé teszi különböző aktuátorok, szabályozószelepek és frekvenciaváltók vezérlését.
A TM3TM3G kiemelkedő pontosságot kínál a felhasználók számára. Az analóg be- és kimenetek ±0,1% pontossággal működnek, míg a hőelem bemenetek is rendkívül precízek: ±0,1% pontosságot biztosítanak a teljes méréstartományban 25°C-on. A bemeneti felbontás kiemelkedő: 16 bit, illetve 15 bit + előjel, míg a kimeneti felbontás 12 bites. A modul 10 ms mintavételi idővel működik az analóg feszültség/áram bemeneteknél, és 100 ms idővel a hőelem és hőmérséklet szondáknál, ami megfelelő válaszidőt biztosít a legtöbb ipari alkalmazáshoz.
A modul kompatibilis a Modicon M221, M241, M251 és M262 sorozatú PLC-kkel, így könnyen integrálható a meglévő Schneider Electric automatizálási rendszerekbe. A beszerelés egyszerű: felszerelhető TH35-15 vagy TH35-7.5 típusú DIN sínre, illetve panelre is rögzíthető. Méretei kompaktak: 90 mm magas, 23,6 mm széles és 70 mm mély. A modul IP20 védettséggel rendelkezik, és -10...55 °C közötti környezeti hőmérsékleten működtethető vízszintes telepítés esetén (-10...35 °C függőleges szerelés esetén). Ellenáll a rezgéseknek (3,5 mm 5...8,4 Hz-en és 3 g 8,4...150 Hz-en DIN sínen), valamint a 15 g/11 ms ütésnek is, ami ipari környezetben is megbízható működést garantál.
A modul a beépített zöld LED segítségével jelzi a tápellátás állapotát, ami megkönnyíti a hibaelhárítást. A TM3TM3G számos ipari tanúsítvánnyal rendelkezik, mint például CE, UKCA, RCM, EAC, cULus és cULus HazLoc, ami biztosítja a globális szabványoknak való megfelelést. A modul szigetelési tulajdonságai is kiválóak: a bemenet és a tápellátás között 1500 V AC, a bemenet és a belső logika között 500 V AC, a kimenet és a tápellátás között 1500 V AC, valamint a kimenet és a belső logika között 500 V AC szigetelés található, ami növeli a rendszer biztonságát és megbízhatóságát.
Schneider Electric Modicon TM3 - TM3TM3G műszaki adatok
Alapadatok
Termékcsalád: Modicon TM3
Termék vagy komponens típusa: Input/output analóg modul
Kompatibilitás: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Analóg bemenetek
Analóg bemenetek száma: 2
Analóg bemenet típusok: áram 4...20 mA, áram 0...20 mA, feszültség 0...10 V, feszültség -10...10 V
Hőelem típusok: J típus -200...1000 °C, K típus -200...1300 °C, R típus 0...1760 °C, S típus 0...1760 °C, B típus 0...1820 °C, T típus -200...400 °C, N típus -200...1300 °C, E típus -200...800 °C, C típus 0...2315 °C
Hőmérséklet szonda típusok: Ni 100/Ni 1000 -60...180 °C, Pt 100 -200...850 °C, Pt 1000 -200...600 °C
Analóg kimenetek
Analóg kimenetek száma: 1
Analóg kimenet típusok: Áram: 4...20 mA, Áram: 0...20 mA, Feszültség: 0...10 V, Feszültség: -10...10 V
Teljesítmény
Analóg bemenet felbontás: 16 bit, 15 bit + előjel
Analóg kimenet felbontás: 12 bit
Megengedett folyamatos túlterhelés: 13 V (feszültség), 40 mA (áram)
Bemeneti impedancia: <= 50 Ohm (áram), >= 1 MOhm (feszültség, hőelem, hőmérséklet szonda)
LSB érték (legkisebb helyiérték): 0.15 mV (0...10 V), 0.30 mV (-10...10 V), 0.30 µA (0...20 mA), 0.244 µA (4...20 mA), 0.1 °C (hőmérséklet szonda és hőelem)
Terhelés típusa: Rezisztív
Terhelés impedancia: 1 kOhm (feszültség), 300 Ohm (áram)
Stabilizációs idő: 1 ms
Konverziós idő: 10 ms + 10 ms csatornánként + 1 vezérlő ciklusidő (feszültség/áram), 100 ms + 100 ms csatornánként + 1 vezérlő ciklusidő (hőelem, hőmérséklet szonda)
Pontosság
Abszolút pontossági hiba: +/- 0.1% teljes skálára 25 °C-on (analóg be- és kimenet, legtöbb hőelem és hőmérséklet szonda)
Ismételhetőség: +/-0.5% FS (bemenet), +/- 0.4% FS (kimenet)
Linearitás: +/- 0.01% FS (analóg kimenet), +/- 0.1% FS (analóg bemenet)
Elektromos jellemzők
Névleges tápfeszültség: 24 V DC
Tápfeszültség határok: 20.4...28.8 V
Kábel típus: Sodrott árnyékolt párkábel <30 m
Áramfelvétel: 55 mA (24 V DC külső táplálás, terhelés nélkül), 80 mA (24 V DC külső táplálás, teljes terheléssel)
Mechanikai jellemzők
Szerelés: TH35-15 vagy TH35-7.5 kalapsín, panelre szerelhető rögzítőkészlettel
Méretek (M x Sz x Mé): 90 mm x 23.6 mm x 70 mm
Környezeti feltételek
IP védettség: IP20
Üzemi hőmérséklet: -10...55 °C (vízszintes szerelés), -10...35 °C (függőleges szerelés)
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95%, kondenzáció nélkül
