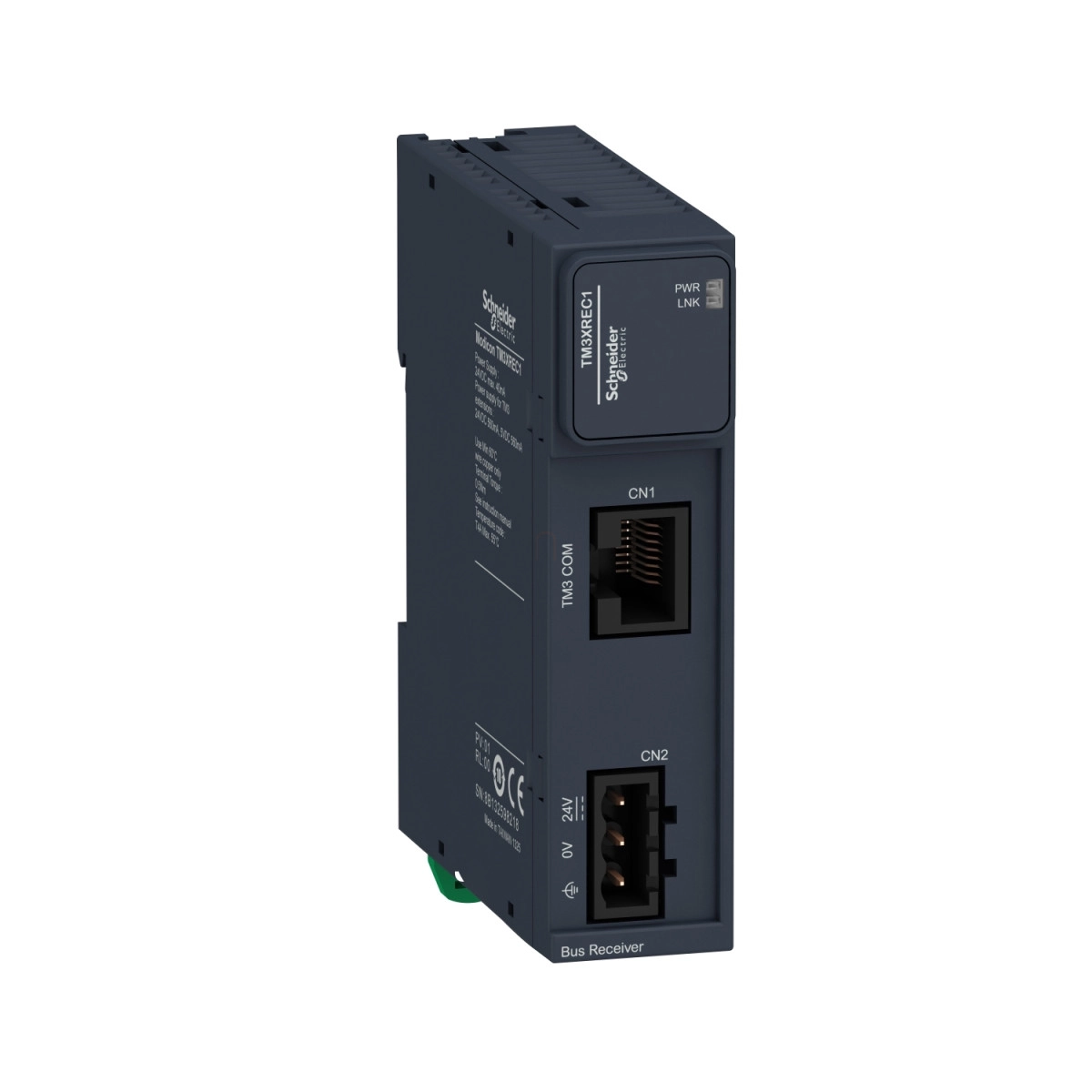

A Schneider Electric Modicon TM3 termékcsaládba tartozó TM3XREC1 távoli vevőmodul egy innovatív megoldás az ipari automatizálási rendszerek hatékony bővítésére. Ez a kompakt kialakítású eszköz lehetővé teszi a Modicon PLC-k I/O képességeinek kiterjesztését, különösen olyan alkalmazásokban, ahol a vezérlőegység és a bemeneti/kimeneti modulok közötti nagyobb távolság áthidalása szükséges.
A TM3XREC1 modul teljes mértékben kompatibilis a Modicon M221, M251, M241 és M262 sorozatú vezérlőkkel, így rugalmas integrációs lehetőséget biztosít különböző vezérlési architektúrákban. A modul mindössze 23,65 mm szélességével, 90 mm magasságával és 73,3 mm mélységével rendkívül helytakarékos megoldást jelent a kapcsolószekrényben való elhelyezésre. A kompakt méretei ellenére robusztus kialakítással rendelkezik, amit a mindössze 0,075 kg-os nettó súlya is alátámaszt, ezáltal könnyű kezelhetőséget biztosít a telepítés során.
A modul többféle szerelési lehetőséget kínál, ami tovább növeli a felhasználás rugalmasságát. Felszerelhető IEC 60715 szabványnak megfelelő TH35-15 vagy TH35-7.5 típusú kalapsínre, valamint lemezre vagy panelre a megfelelő rögzítőkészlettel. A telepítés során fontos figyelembe venni a modul üzemi hőmérséklet tartományát, amely vízszintes telepítés esetén -10°C és 55°C között, függőleges telepítés esetén pedig -10°C és 50°C között van. A modul 2-es szennyezettségi fokozatú környezetben használható, ami általános ipari környezetnek felel meg. Az eszköz CE jelöléssel rendelkezik, amely tanúsítja, hogy megfelel az európai biztonság, egészségvédelem és környezetvédelmi szabványoknak.
A TM3XREC1 modul részletes méretei és szerelési információi a termékadatlapban találhatók. A helyes felszereléshez figyelembe kell venni a távolsági követelményeket, valamint a helyes szerelési orientációt. A termékadatlap illusztrációkkal szemlélteti a helyes és helytelen szerelési pozíciókat sínre történő szerelés esetén, továbbá részletezi a panelfelületre történő szerelés folyamatát és a szükséges furatokat. A pontos méretezés megkönnyíti a kapcsolószekrény tervezését és a modul optimális elhelyezését a rendszerben. A Schneider Electric Modicon TM3XREC1 modul ideális választás lehet olyan automatizálási rendszerekhez, ahol a moduláris felépítés, a rugalmas bővíthetőség és a megbízható működés alapvető követelmény.
Schneider Electric Modicon TM3 - TM3XREC1 - kiegészítő, busz bővítő adafogadó modul (XTRA1 adatátviteli modulhoz), külső táp: 24 VDC műszaki adatok
Általános jellemzők
Termékcsalád: Modicon TM3
Terméktípus: Távoli vevőmodul
Kompatibilitás: Modicon M221, Modicon M251, Modicon M241, Modicon M262
Fizikai jellemzők
Szerelési lehetőségek: IEC 60715 szabványnak megfelelő TH35-15 típusú kalapsín, IEC 60715 szabványnak megfelelő TH35-7.5 típusú kalapsín, lemez vagy panel rögzítőkészlettel
Magasság: 90 mm
Szélesség: 23,65 mm
Mélység: 73,3 mm
Nettó súly: 0,075 kg
Üzemeltetési környezet
Jelölés: CE
Környezeti üzemi hőmérséklet: -10...55 °C (vízszintes telepítés esetén), -10...50 °C (függőleges telepítés esetén)
Szennyezettségi fokozat: 2
Telepítési előírások
A helyes felszereléshez figyelembe kell venni a távolsági követelményeket és a szerelési orientációt. A termék nem szerelhető fel bizonyos helyzetekben (lásd a helytelen szerelési illusztrációkat).
Panelfelületre történő szerelés esetén először fel kell szerelni egy rögzítőcsíkot, majd figyelembe venni a szerelési furatméretet: M4 x 6/8 mm csavar szükséges a rögzítéshez.
