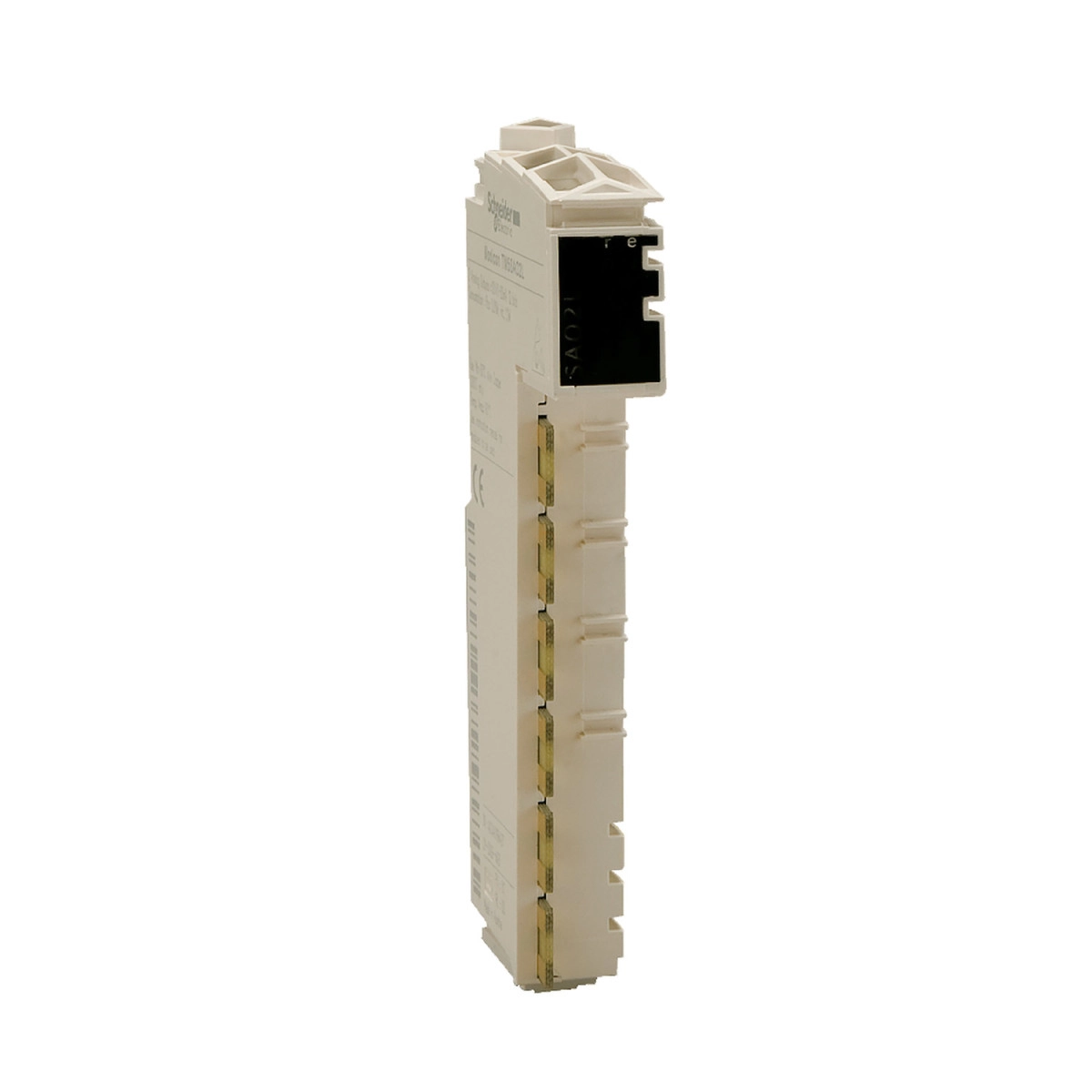

Schneider Electric Modicon TM5 - TM5SAI4LK - I/O bővítő, komplett analóg bemenet, 4AI, +/-10V / 0…20mA / 4…20mA, 12+1 bit
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A TM5SAI4LK modul rendkívüli rugalmasságot kínál a jelfeldolgozás terén, hiszen képes különböző típusú analóg jelek fogadására: áram esetében 0-20 mA vagy 4-20 mA differenciális, feszültség esetében pedig +/- 10 V differenciális jeleket képes fogadni. A modul nagy pontosságú, 12 bites + előjel felbontással rendelkezik a +/- 10 V feszültségméréshez, valamint 12 bites felbontással a 0-20 mA/4-20 mA áramméréshez, ami precíz jelkonverziót biztosít még kritikus ipari környezetben is. A mérési felbontás feszültség esetén 2,441 mV, áram esetén pedig 4,883 µA, így a legfinomabb jelváltozásokat is képes érzékelni.
A modul kompatibilis a Modicon M258 és Modicon LMC058 rendszerekkel, és együttműködik logikai vezérlőkkel és mozgásvezérlőkkel egyaránt. Kiemelkedő pontosságot biztosít, hiszen a mérési hiba kevesebb mint 0,08% a teljes skálán +/- 10 V esetén és ugyanígy 0-20 mA/4-20 mA esetén is 25 °C-on. A hőmérsékleti együttható +/- 0,009 %FS/°C árambemenetnél és +/- 0,006 %FS/°C feszültségbemenetnél, ami minimálisra csökkenti a hőmérsékletváltozás miatti mérési eltéréseket. A non-linearitás feszültség esetén kevesebb mint 0,025 %FS, áram esetén pedig kevesebb mint 0,05 %FS, ami kiemelkedő linearitást biztosít a teljes mérési tartományban.
A modul használatához árnyékolt kábel alkalmazása szükséges a megfelelő zavarvédelem érdekében. Fontos megjegyezni, hogy a csatornák között nincs szigetelés, azonban a csatorna és a busz között 500 Vrms AC szigetelés található. A tápellátás belső, a névleges tápfeszültség 24 V DC -15...20% tűréssel. A modul kiváló közös módusú elnyomással rendelkezik, amely meghaladja a 70 dB-t, így hatékonyan szűri ki a külső elektromos zajokat, amelyek befolyásolhatnák a mérési pontosságot.
Schneider Electric Modicon TM5 - TM5SAI4LK - I/O bővítő, komplett analóg bemenet műszaki adatok
Fő jellemzők
Termékcsalád: Modicon TM5
Termék vagy komponens típus: Analóg bemeneti modul
Analóg bemenet száma: 4
Analóg bemenet típus: áram 0...20 mA/4...20 mA differenciális, feszültség +/- 10 V differenciális
Analóg bemenet felbontás: 12 bit + előjel +/- 10 V, 12 bit 0...20 mA/4...20 mA
Kiegészítő jellemzők
Készlet összetétele: Busz alaplap TM5ACBM11, Sorkapocs blokk TM5ACTB12, I/O modul TM5SAI4L
Kompatibilitás: Modicon M258, Modicon LMC058
Termék kompatibilitás: Logikai vezérlő, Mozgásvezérlő
Mérési felbontás: 2,441 mV, +/- 10 V, 4,883 µA, 0...20 mA/4...20 mA
Szín: Fehér
Bemeneti impedancia: >= 20 mOhm feszültség
Terhelési impedancia ohmikus: <= 400 Ohm (áram)
Mintavételi időtartam: 1 ms, analóg bemeneti típus: minden bemenet szűréssel, 400 µs, analóg bemeneti típus: minden bemenet szűrés nélkül
Mérési hiba: < 0,08 % a teljes skálán +/- 10 V +/- 10 V 25 °C-on, < 0,08 % a teljes skálán 0...20 mA/4...20 mA 25 °C-on
Hőmérsékleti együttható: +/- 0,009 %FS/°C, analóg bemeneti típus: áram, +/- 0,006 %FS/°C, analóg bemeneti típus: feszültség
Nem-linearitás: < 0,025 %FS, analóg bemeneti típus: feszültség, < 0,05 %FS, analóg bemeneti típus: áram
Kábel típus: Árnyékolt kábel
Szigetelés: Nincs szigetelés a csatornák között, 500 Vrms AC szigetelés a csatorna és a busz között
Tápellátás: Belső
Névleges tápfeszültség [Us]: 24 V DC -15...20 %
Közös módusú elnyomás: > 70 dB
Helyi jelzés: 1 zöld LED a tápellátáshoz, 1 piros LED a tápellátáshoz, 4 zöld LED a bemenet állapotához
Áramfelvétel: 2 mA 5 V DC busznál, 46 mA 24 V DC be/kimenet
Maximális teljesítmény disszipáció W-ban: 1,11 W
Jelölés: CE
Környezeti jellemzők
Szabványok: IEC 61131-2, CSA C22.2 No 213, CSA C22.2 No 142, UL 508
Termék tanúsítványok: CSA, GOST-R, C-Tick, cULus
Üzemi környezeti hőmérséklet: 0…55 °C derating nélkül (vízszintes telepítés), 0…60 °C derating faktorral (vízszintes telepítés), 0…50 °C (függőleges telepítés)
Tárolási környezeti hőmérséklet: -25…70 °C
Relatív páratartalom: 5…95 % kondenzáció nélkül
IP védettségi fokozat: IP20 megfelel az IEC 61131-2
Szennyezettségi fok: 2 megfelel az IEC 60664
Üzemi magasság: 0...2000 m
Tárolási magasság: 0…3000 m
Rezgésállóság: 1 gn 8,4…150 Hz DIN sínen, 3,5 mm 5…8,4 Hz DIN sínen
Ütésállóság: 15 gn 11 ms-ig
Elektrosztatikus kisülés elleni védelem: 4 kV érintkezés esetén, megfelel az EN/IEC 61000-4-2, 8 kV levegőn keresztül, megfelel az EN/IEC 61000-4-2
Elektromágneses mezők elleni védelem: 1 V/m 2...2,7 GHz, megfelel az EN/IEC 61000-4-3, 10 V/m 80...2000 MHz, megfelel az EN/IEC 61000-4-3
Gyors tranziensek elleni védelem: 1 kV (I/O), megfelel az EN/IEC 61000-4-4, 1 kV (árnyékolt kábel), megfelel az EN/IEC 61000-4-4, 2 kV (tápvezeték), megfelel az EN/IEC 61000-4-4
Túlfeszültség állóság: 0,5 kV differenciális mód, megfelel az EN/IEC 61000-4-5, 1 kV közös mód, megfelel az EN/IEC 61000-4-5
Elektromágneses kompatibilitás: EN/IEC 61000-4-6
Zavarkibocsátás sugárzott/vezetett: CISPR 11
Méretek
75 mm x 99 mm x 12,5 mm
