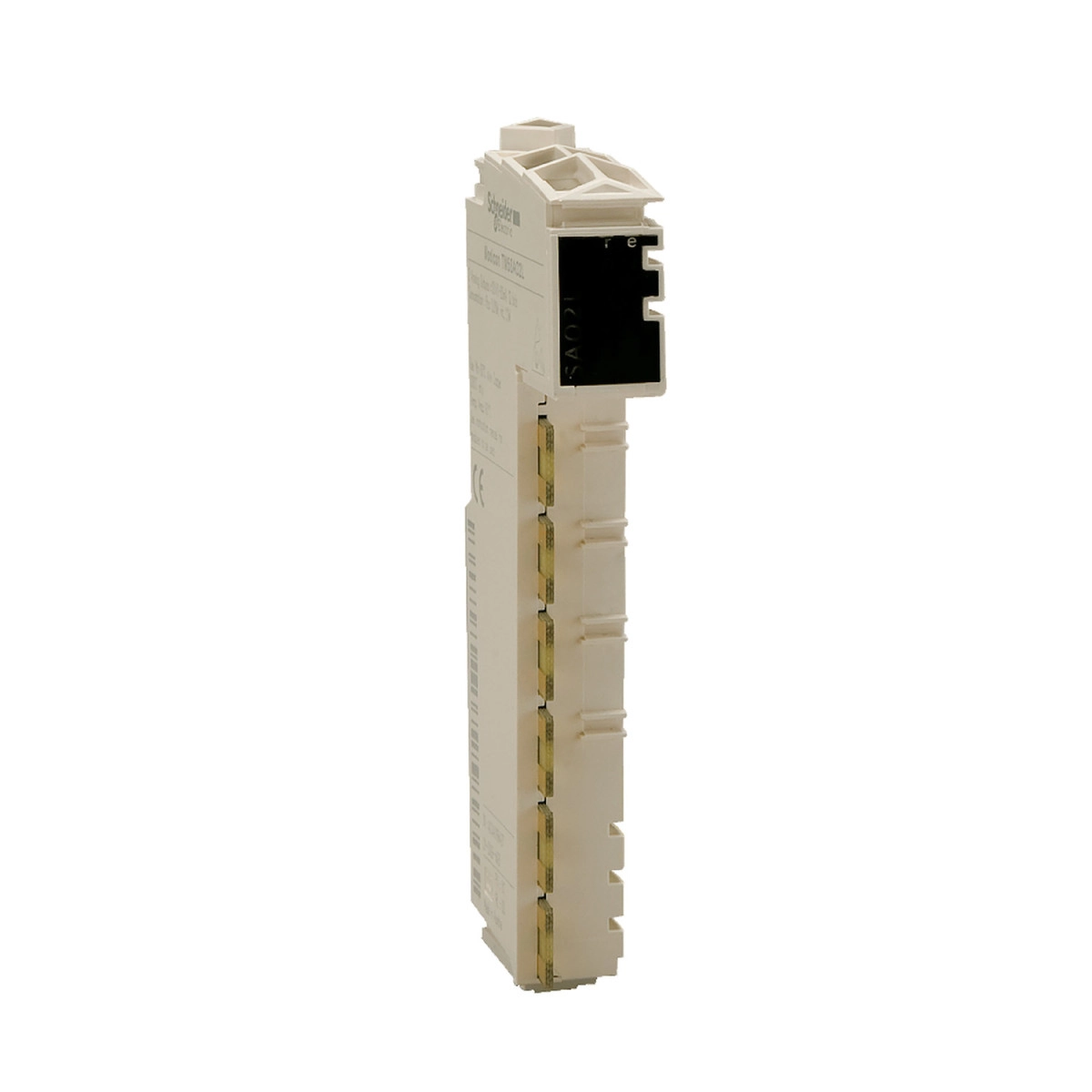

Schneider Electric Modicon TM5 - TM5SAI4PHK - I/O bővítő, komplett analóg bemenet, 4AI, PT100 / Pt1000, 16 bit
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A TM5SAI4PHK négy analóg bemenettel rendelkezik, amelyek Pt 100 és Pt 1000 típusú hőmérséklet-érzékelőket támogatnak a -200°C és 850°C közötti széles hőmérséklettartományban. A modul 16 bites felbontást kínál, ami rendkívül pontos, 0,1°C mérési felbontást tesz lehetővé. A magas pontosságot tovább erősíti az alacsony, kevesebb mint 0,037%-os teljes skálára vonatkozó mérési hiba 25°C-on, valamint a mindössze 0,004%FS/°C hőmérsékleti együttható és a 0,001%FS nemlinearitás. Ezek az értékek kiváló mérési stabilitást és megbízhatóságot biztosítanak még változó környezeti feltételek mellett is.
A TM5SAI4PHK kompatibilis a Modicon LMC058 és M258 rendszerekkel, valamint mozgásvezérlőkkel és logikai vezérlőkkel, így különböző automatizálási architektúrákba integrálható. A modul árnyékolt kábelezést igényel a pontos méréshez, és bár a csatornák között nincs szigetelés, a csatornák és a busz között 500 Vrms AC szigetelés biztosított. A működéshez 24 V DC tápfeszültséget igényel, -15% és +20% közötti tűréshatárral.
A modul fehér színű, és kényelmes állapotjelzést biztosít egy zöld és egy piros LED segítségével a tápellátás állapotához, valamint négy zöld LED-del a bemeneti állapot jelzéséhez. Az eszköz 2 mA-es áramfelvétellel rendelkezik 5 V DC busz mellett és 46 mA-rel 24 V DC bemenet/kimenet mellett, a maximális teljesítményfelvétele pedig 1,11 W.
A TM5SAI4PHK széles üzemi hőmérséklettartománnyal rendelkezik: vízszintes telepítés esetén 0-55°C között működik derating nélkül (0-60°C között derating tényezővel), míg függőleges telepítésnél 0-50°C között. Tárolási hőmérséklettartománya -25°C és 70°C között van. A modul IP20 védettségi fokozatú, és 2-es szennyezettségi fokozatnak felel meg az IEC 60664 szerint. Rezgésállósága 1 gn 8,4-150 Hz között, illetve 3,5 mm 5-8,4 Hz között DIN sínre szerelve, míg ütésállósága 15 gn 11 ms időtartamra.
A TM5SAI4PHK modul méretei kompaktak: 75 mm hosszú, 12,5 mm széles és 99 mm magas. A telepítés egyszerű, szabványos DIN sínre szerelhető. A bekötéshez rugós csatlakozóblokkokat használhatsz, amelyek 0,08-2,5 mm² (28-14 AWG) méretű vezetékeket fogadnak. A modul támogatja a 2, 3 és 4 vezetékes érzékelő bekötési módokat is, biztosítva a rugalmasságot különböző érzékelő típusokhoz és telepítési helyzetekhez.
Schneider Electric Modicon TM5 - TM5SAI4PHK - I/O bővítő, komplett analóg bemenet, 4AI, PT100 / Pt1000, 16 bit műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon TM5
Termék vagy komponens típus: Analóg bemeneti modul
Analóg bemenetek száma: 4
Analóg bemenet típusa: Pt 100/Pt 1000 hőmérséklet-érzékelő -200...850 °C
Analóg bemenet felbontása: 16 bit
Kiegészítő információk
Készlet összetétele: TM5ACBM11 busz alap, TM5ACTB12 sorkapocs blokk, TM5SAI4PH I/O modul
Kompatibilitás: Modicon LMC058, Modicon M258
Terméktípus kompatibilitás: Mozgásvezérlő, Logikai vezérlő
Mérési felbontás: 0,1 °C
Szín: Fehér
Mérési hiba: < 0,037 % teljes skálára -200...850 °C Pt 100/Pt 1000 esetén 25 °C-on
Hőmérsékleti együttható: 0,004 %FS/°C, analóg bemenet típusa: hőmérséklet-érzékelő
Nemlinearitás: 0,001 %FS, analóg bemenet típusa: hőmérséklet-érzékelő
Kábel típusa: Árnyékolt kábel
Szigetelés: Nincs szigetelés a csatornák között, 500 Vrms AC szigetelés a csatorna és a busz között
Tápellátás: Belső
Névleges tápfeszültség: 24 V DC -15...20 %
Közös módusú elnyomás: > 95 dB
Helyi jelzés: 1 zöld LED a tápellátáshoz, 1 piros LED a tápellátáshoz, 4 zöld LED a bemenet állapotához
Áramfelvétel: 2 mA 5 V DC busznál, 46 mA 24 V DC bemenet/kimenetnél
Maximális teljesítmény-disszipáció: 1,11 W
Jelölés: CE
Környezeti feltételek
Szabványok: UL 508, CSA C22.2 No 142, IEC 61131-2, CSA C22.2 No 213
Termék tanúsítványok: GOST-R, cULus, C-Tick, CSA
Üzemi környezeti hőmérséklet: 0…55 °C derating nélkül (vízszintes telepítés), 0…60 °C derating tényezővel (vízszintes telepítés), 0…50 °C (függőleges telepítés)
Tárolási hőmérséklet: -25…70 °C
Relatív páratartalom: 5…95 % kondenzáció nélkül
IP védettség: IP20 az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664 szerint
Üzemi magasság: 0...2000 m
Tárolási magasság: 0…3000 m
Mechanikai jellemzők
Rezgésállóság: 1 gn 8,4…150 Hz-nél DIN sínen, 3,5 mm 5…8,4 Hz-nél DIN sínen
Ütésállóság: 15 gn 11 ms-ig
Elektrosztatikus kisülés elleni védelem: 4 kV érintkezésre EN/IEC 61000-4-2 szerint, 8 kV levegőben EN/IEC 61000-4-2 szerint
Méretek és csatlakozók
Méretek: 75 mm x 12,5 mm x 99 mm (hossz x szélesség x magasság)
Vezeték mérete a rugós csatlakozóblokkhoz: 0,08...2,5 mm² (28...14 AWG)
Támogatott bekötési módok: 2-vezetékes érzékelő, 3-vezetékes érzékelő, 4-vezetékes érzékelő
