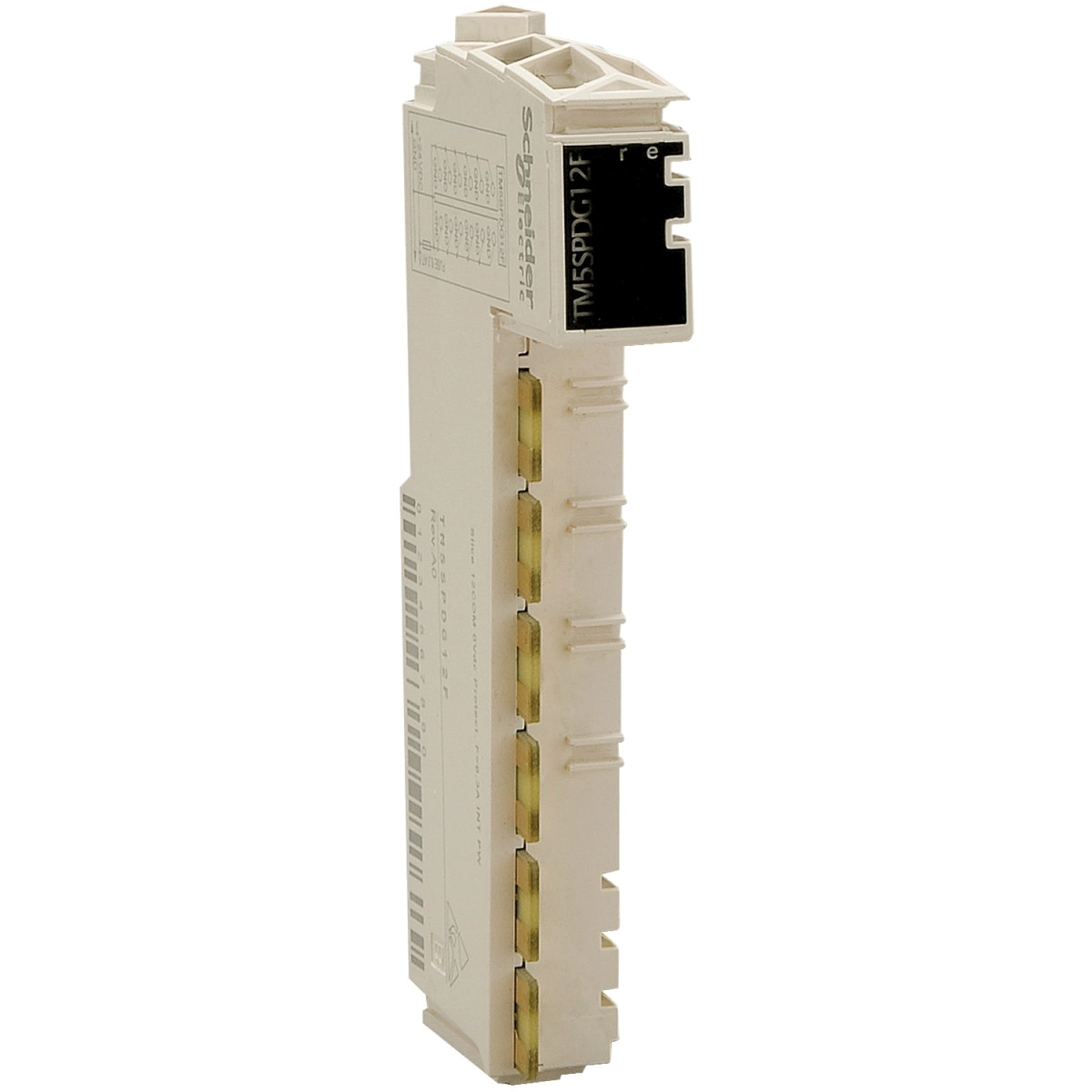

A Schneider Electric Modicon TM5SPDD12F közös elosztó modul egy kompakt és sokoldalú megoldás az ipari automatizálási rendszerekhez. Ez a 24 V DC modul kifejezetten a Modicon TM5 termékcsalád részeként lett tervezve, hogy hatékony kommunikációs és energiaellátási lehetőséget biztosítson a rendszer komponensei között.
A TM5SPDD12F modul teljes kompatibilitást biztosít a motion kontrollerekkel és logikai vezérlőkkel, különösen a Modicon LMC058 és Modicon M258 sorozatú eszközökkel. Kompakt méretei - 99 mm magasság, 12,5 mm szélesség és 75 mm mélység - lehetővé teszik, hogy minimális helyet foglaljon el a vezérlőszekrényben, miközben maximális funkcionalitást nyújt. A modul 12 x 24 V DC csatlakozási pontot kínál, ami ideálissá teszi összetett rendszerek kialakításához, ahol számos eszközt kell integrálni és vezérelni.
A Modicon TM5SPDD12F kiemelkedő környezeti paraméterekkel rendelkezik, ami biztosítja a megbízható működést különböző telepítési körülmények között. IP20-as védettségi szinttel rendelkezik, ami megfelelő védettséget nyújt ipari környezetben. Működési hőmérséklet-tartománya függőleges telepítés esetén 0-50 °C, míg vízszintes telepítés esetén teljesítménycsökkenés nélkül 0-55 °C, illetve teljesítménycsökkenési tényezővel 0-60 °C. A relatív páratartalom tekintetében 5-95% között működőképes, kondenzáció nélkül. A modul 2000 méteres tengerszint feletti magasságig használható és 2-es szennyezettségi fokozattal rendelkezik.
A TM5SPDD12F rezgésállósága DIN sínre szerelve 1 gn (f = 8,4-150 Hz) frekvenciatartományban, illetve 3,5 mm amplitúdó (f = 5-8,4 Hz) frekvenciatartományban, míg ütésállósága 15 gn 11 ms időtartamig. A modul számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CE, C-Tick, GOST-R, CULus és CSA jelöléseket, valamint megfelel az UL 508, CSA C22.2 No 213, IEC 61131-2 és CSA C22.2 No 142 szabványoknak. A modul telepítése egyszerű, DIN sínre történik, a részletes méretrajzok és szerelési útmutatók segítik a megfelelő elhelyezést. A vezetékezési ajánlások között szerepel a rugós sorkapcsokkal használható vezetékméretek részletes specifikációja, ami 0,08-2,5 mm² (28-14 AWG) tartományban mozog a különböző csatlakozási típusoknak megfelelően. A TM5SPDD12F integrált biztosítékkal rendelkezik (T típusú, lassú, 6,3 A, 250 V, cserélhető), ami további védelmet nyújt a rendszer számára.
Schneider Electric Modicon TM5 - TM5SPDD12F - I/O bővítő, COM elosztó modul, 12COM x 24 VDC egység műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon TM5
Terméktípus: Közös elosztó modul
Kompatibilitás: Motion controller, Logic controller
Sorozatkompatibilitás: Modicon LMC058, Modicon M258
Műszaki adatok
Méretek: 99 mm magasság, 12,5 mm szélesség, 75 mm mélység
IP védelmi fokozat: IP20
Jelölés: CE
Terméktanúsítványok: C-Tick, GOST-R, CULus, CSA
Szabványok: UL 508, CSA C22.2 No 213, IEC 61131-2, CSA C22.2 No 142
Környezeti specifikációk
Működési környezeti hőmérséklet:
0-50 °C (függőleges telepítés)
0-55 °C teljesítménycsökkenés nélkül (vízszintes telepítés)
0-60 °C teljesítménycsökkenési tényezővel (vízszintes telepítés)
Tárolási környezeti hőmérséklet: -25-70 °C
Relatív páratartalom: 5-95% kondenzáció nélkül
Működési magasság: 0-2000 m
Szennyezettségi fokozat: 2
Mechanikai specifikációk
Rezgésállóság: 1 gn (f = 8,4-150 Hz) DIN sínen, 3,5 mm (f = 5-8,4 Hz) DIN sínen
Ütésállóság: 15 gn 11 ms-ig
Vezetékezés és csatlakoztatás
Kompatibilis vezetékméretek a rugós sorkapcsokkal:
0,08-2,5 mm² (28-14 AWG) tömör vezeték
0,25-2,5 mm² (24-14 AWG) sodrott vezeték
0,25-1,5 mm² (24-16 AWG) érvéghüvellyel
2 x 0,25-0,75 mm² (2 x 24-18 AWG) dupla érvéghüvellyel
Integrált biztosíték: T típusú, lassú, 6,3 A 250 V, cserélhető
