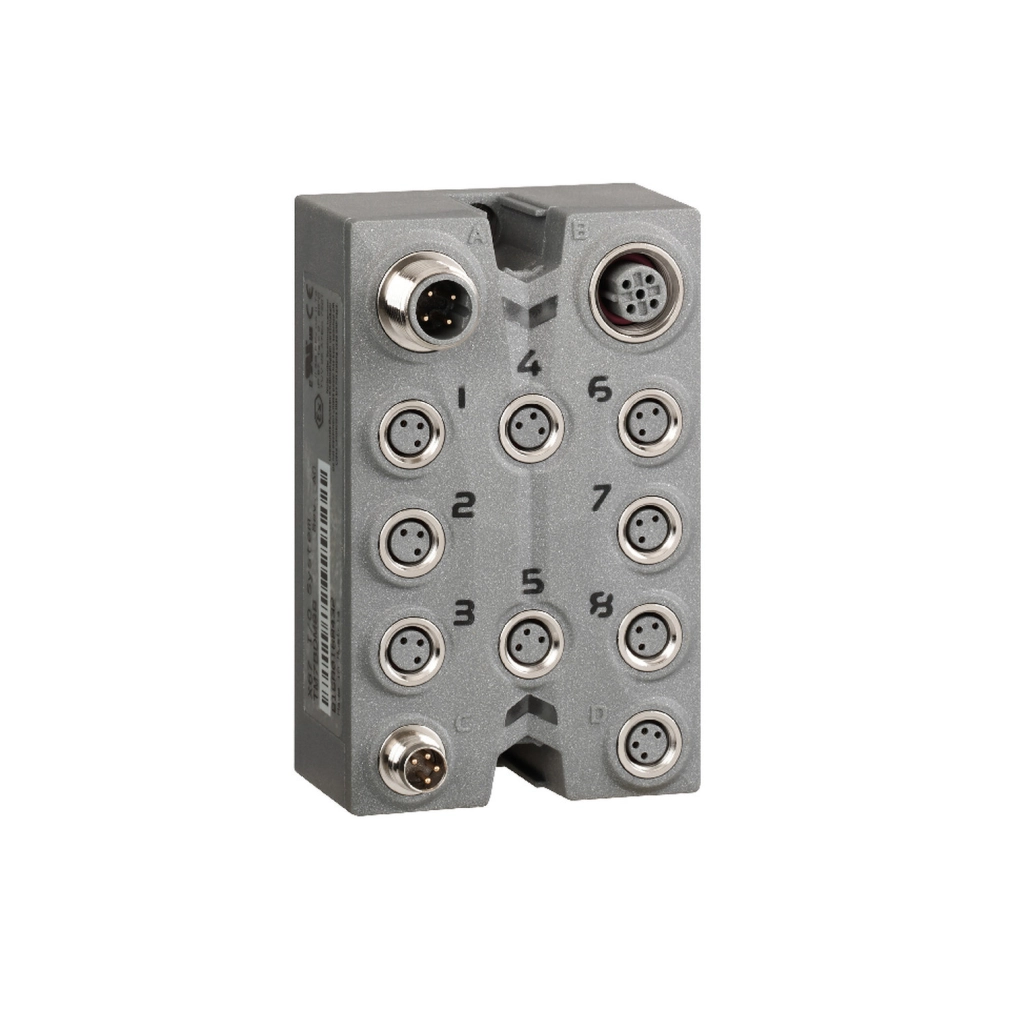

Schneider Electric Modicon TM7 - TM7BDI8B -IP67 I/O modul, 8 digitális bemenet, 8xM8
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A TM7BDI8B modul IP67-es védettségi szintje kiváló védelmet nyújt por és nedvesség ellen, lehetővé téve a közvetlen telepítést gépeken vagy berendezéseken, akár mostoha ipari környezetben is. Az eszköz rendkívül rugalmas telepítési lehetőségeket kínál: felszerelhető alumínium keretre, közvetlenül gépre, vagy akár DIN sínre is a TM7ACMP rögzítőlemez segítségével. A rögzítés egyszerűen, két M4-es csavarral történik, amelyek maximális meghúzási nyomatéka 0,6 Nm.
A bemenetek műszaki specifikációi lenyűgözőek: a modul 24V DC üzemi feszültséggel működik, 7 mA bemeneti árammal és pozitív logikával. A szenzor tápellátás 24V, 500 mA valamennyi csatornához, túlterhelés, rövidzárlat és fordított polaritás elleni védelemmel. Az elektromos csatlakozás rendkívül sokoldalú: 1 db M12 típusú, 4 pólusú, B-kódolású apa csatlakozó a busz bemenet számára, 1 db M12 típusú, 4 pólusú, B-kódolású anya csatlakozó a busz kimenet számára, 1 db M8 típusú, 4 pólusú apa csatlakozó a tápellátás bemenet számára, 1 db M8 típusú, 4 pólusú anya csatlakozó a tápellátás kimenet számára, valamint 8 db M8 típusú, 3 pólusú anya csatlakozó a szenzorok számára.
A TM7BDI8B számos tanúsítvánnyal rendelkezik, többek között C-Tick, ATEX II 3g EEx nA II T5, cURus, GOST-R, valamint CE jelöléssel, ami bizonyítja a termék magas minőségét és megfelelőségét a szigorú ipari szabványoknak. Az egység üzemi hőmérséklet-tartománya -10°C és +60°C között van, tárolási hőmérséklete pedig -25°C és +85°C között. A relatív páratartalom 5-95% között lehet kondenzáció vagy csepegő víz nélkül.
A modul kiváló ellenállást mutat rezgésekkel szemben: 7,5 mm állandó amplitúdó (f= 2-8 Hz), 2 gn állandó gyorsulás (f= 8-200 Hz) és 4 gn állandó gyorsulás (f= 200-500 Hz) az IEC 60721-3-5 Class 5M3 szabványnak megfelelően. Ütésállósága 30 gn 11 ms időtartamra. Az elektromágneses kompatibilitás tekintetében is kiemelkedő: megfelel számos IEC 61000-4 szabványnak, beleértve az elektrosztatikus kisülésekkel, elektromágneses mezőkkel és vezetett RF zavarokkal szembeni védettséget.
Schneider Electric Modicon TM7 - TM7BDI8B -IP67 I/O modul műszaki adatok
Fő jellemzők
Termékcsalád: Modicon TM7
Terméktípus: Diszkrét I/O bővítő blokk
Kompatibilitás: Modicon LMC058, Modicon M258
Ház anyaga: Műanyag
Busz típusa: TM7 busz
Névleges üzemi feszültség [Ue]: 24 V DC
Bemenetek/kimenetek száma: 8
Blokk bemenetek/kimenetek száma: 8 I
Kiegészítő adatok
Diszkrét bemenetek száma: 8
Diszkrét bemenet feszültség: 24 V
Diszkrét bemenet feszültség típusa: DC
Diszkrét bemenet áram: 7 mA
Diszkrét bemenet logika: Pozitív
Szenzor tápellátás: 24 V, 500 mA minden csatornához túlterhelés, rövidzárlat és fordított polaritás elleni védelemmel
Elektromos csatlakozás:
- 1 db M12 apa csatlakozó - B kódolású - 4 pólusú busz BE
- 1 db M12 anya csatlakozó - B kódolású - 4 pólusú busz KI
- 1 db M8 apa csatlakozó - 4 pólusú tápellátás BE
- 1 db M8 anya csatlakozó - 4 pólusú tápellátás KI
- 8 db M8 anya csatlakozó - 3 pólusú szenzor
Helyi jelzés: 2 LED a busz diagnosztikához, 2 LED a szenzor tápellátás diagnosztikához
Üzemi pozíció: Bármilyen pozíció
Rögzítési mód: 2 csavarral
Környezeti jellemzők
Szabványok: IEC 61131-2
Termék tanúsítványok: C-Tick, ATEX II 3g EEx nA II T5, cURus, GOST-R
Jelölés: CE
Környezeti üzemi hőmérséklet: -10...60 °C
Környezeti tárolási hőmérséklet: -25...85 °C
Relatív páratartalom: 5...95 % kondenzáció vagy csepegő víz nélkül
Szennyezettségi fok: 2 az IEC 60664 szerint
IP védettségi fokozat: IP67 az IEC 61131-2 szerint
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Rezgésállóság:
- 7,5 mm állandó amplitúdó (f= 2...8 Hz) az IEC 60721-3-5 Class 5M3 szerint
- 2 gn állandó gyorsulás (f= 8...200 Hz) az IEC 60721-3-5 Class 5M3 szerint
- 4 gn állandó gyorsulás (f= 200...500 Hz) az IEC 60721-3-5 Class 5M3 szerint
Ütésállóság: 30 gn 11 ms-ig az IEC 60721-3-5 Class 5M3 szerint
Méretrajzok és csatlakozások
Méret (Sz x Ma x Mé): 53 x 85 x 42 mm
Bemenet csatlakozó kiosztás (M8):
- 1-es láb: 24 Vdc szenzor tápellátás
- 3-as láb: 0 Vdc
- 4-es láb: DI: bemeneti jel
