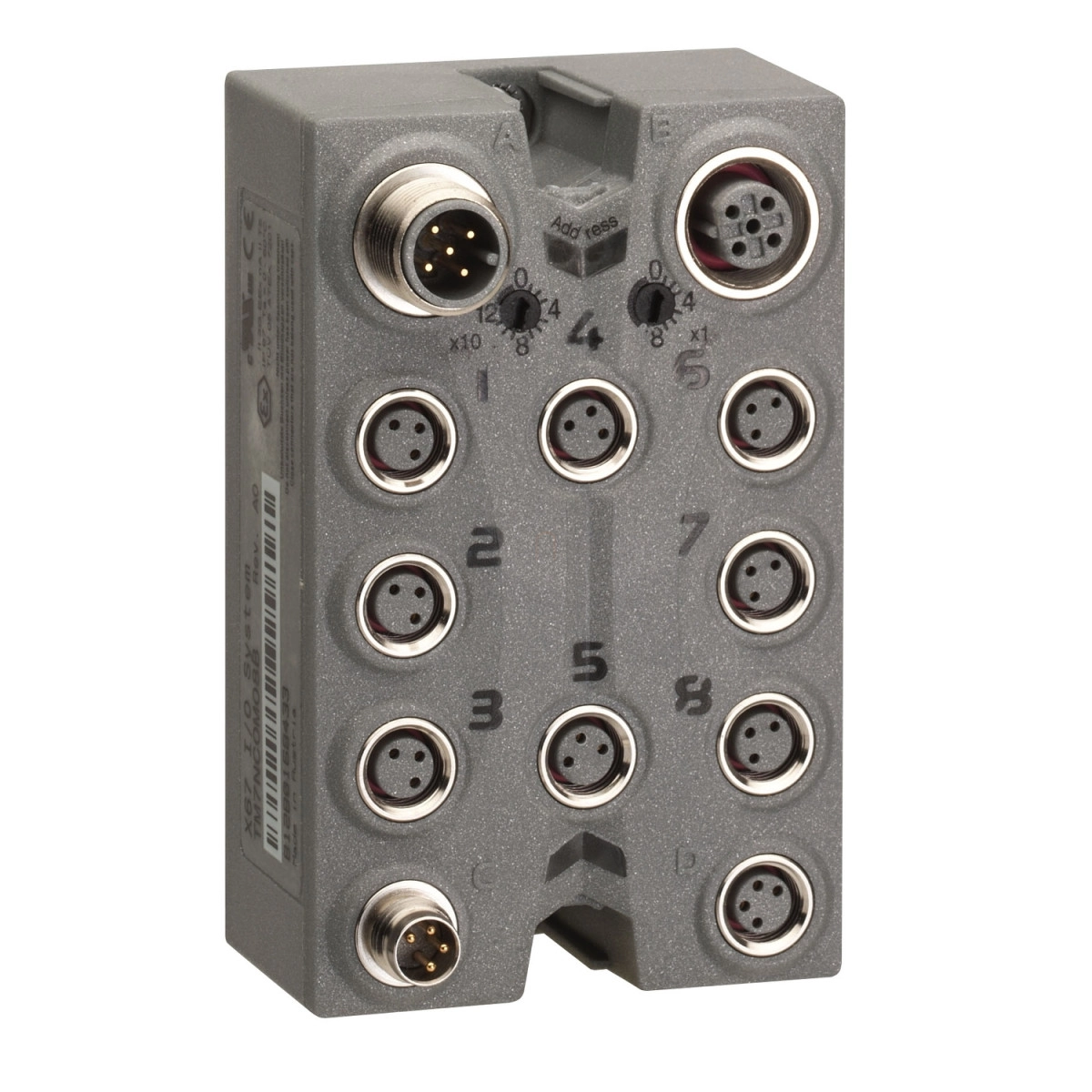

A Schneider Electric Modicon TM7NCOM08B egy kiváló minőségű, CANopen interfész I/O blokk, amely kompakt kialakításával és IP67-es védettségével tökéletes választás ipari környezetben történő felhasználásra. A termék 8 darab M8 csatlakozóval rendelkezik, amelyeket konfigurálható digitális bemenetként vagy kimenetként lehet használni, így maximális rugalmasságot biztosít az ipari automatizálási feladatok során.
A TM7NCOM08B I/O blokk kompatibilis a Modicon LMC058 és Modicon M258 vezérlőkkel, így könnyen integrálható a meglévő Schneider Electric rendszerekbe. A készülék mindössze 0,195 kg tömegű, és CE jelöléssel rendelkezik, ami garantálja a termék megfelelőségét az európai szabványoknak. Az eszköz 24 Vdc tápfeszültséggel működik, és két külön tápellátási ponttal rendelkezik - egyet a fő tápellátás számára, amely a TM7 busz tápellátását biztosítja, valamint egy másikat a bemeneti/kimeneti eszközök tápellátásához.
A TM7NCOM08B részletes csatlakozókiosztással rendelkezik, amely megkönnyíti a telepítést és a bekötést. Az eszköz előlapján található CANopen busz IN csatlakozó, TM7 busz OUT csatlakozó, 24 Vdc tápellátás IN és OUT csatlakozók, valamint a 8 darab I/O csatlakozó. Emellett státusz és csatorna LED-ek, valamint CANopen cím beállító forgókapcsolók találhatók rajta, amelyek segítségével könnyedén konfigurálható az eszköz működése.
A készülék méretei jól átgondoltak: 53 mm szélesség, 85 mm magasság és 42 mm mélység, ami lehetővé teszi, hogy kis helyen is elférjen. A termék háromféle módon szerelhető fel: alumínium keretre, DIN sínre (TM7ACMP rögzítőlap segítségével, csak 1-es méretű blokkok esetén), vagy közvetlenül a gépre. A szereléshez szükséges M4-es csavarokat maximum 0,6 Nm nyomatékkal kell meghúzni.
A TM7NCOM08B esetében fontos figyelembe venni a kábelezés helyigényét is. Az egyenes kábelek esetén 146 mm, míg a könyökös kábelek esetén 62 mm távolságot kell biztosítani a megfelelő csatlakoztatáshoz. A termék részletes bekötési ábrát tartalmaz, amely megmutatja a különböző csatlakozók kiosztását és funkcióit, beleértve a CANopen busz, a TM7 busz, valamint a tápellátás bekötési pontjait. A tápellátás bekötésekor külső biztosítékokat kell alkalmazni: egy T típusú, lassú, 1 A, 250 V-os biztosítékot a fő tápellátáshoz, és egy T típusú, lassú, maximum 4 A, 250 V-os biztosítékot az I/O tápellátáshoz. A Schneider Electric TM7NCOM08B ideális választás olyan ipari alkalmazásokhoz, ahol szükség van a CANopen kommunikációra és az IP67 védettségre, miközben a digitális be- és kimenetek rugalmas konfigurálhatósága maximális adaptálhatóságot biztosít különböző alkalmazási területeken.
Schneider Electric Modicon TM7 - TM7NCOM08B -IP67 I/O modul műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon TM7
Terméktípus: CANopen interfész I/O blokk
Kompatibilis termékcsaládok: Modicon LMC058, Modicon M258
Fizikai jellemzők
Nettó tömeg: 0,195 kg
Méretek: 53 mm × 85 mm × 42 mm (szélesség × magasság × mélység)
Védettség: IP67
Csatlakozás és konfigurálás
I/O csatlakozók száma: 8 (M8)
Csatorna típusok: Input/Output (konfigurálható bemenet/kimenet)
Busz csatlakozás: CANopen busz IN, CANopen busz OUT (M12), TM7 busz OUT (M12)
Tápellátás: 24 Vdc fő tápellátás, 24 Vdc I/O szegmens tápellátás
Cím beállítás: Forgókapcsolókkal
Szerelés
Szerelési módok: Alumínium keretre, DIN sínre (csak 1-es méretű blokkok esetén, TM7ACMP rögzítőlappal), közvetlenül a gépre
Csavarozási nyomaték: Maximum 0,6 Nm (M4 csavarok)
Helyigény: 146 mm (egyenes kábel esetén), 62 mm (könyökös kábel esetén)
Elektromos védelem
Ajánlott biztosítékok: T típusú, lassú, 1A, 250V (fő tápellátás), T típusú, lassú, maximum 4A, 250V (I/O tápellátás)
Szabványok és tanúsítványok
Jelölések: CE
