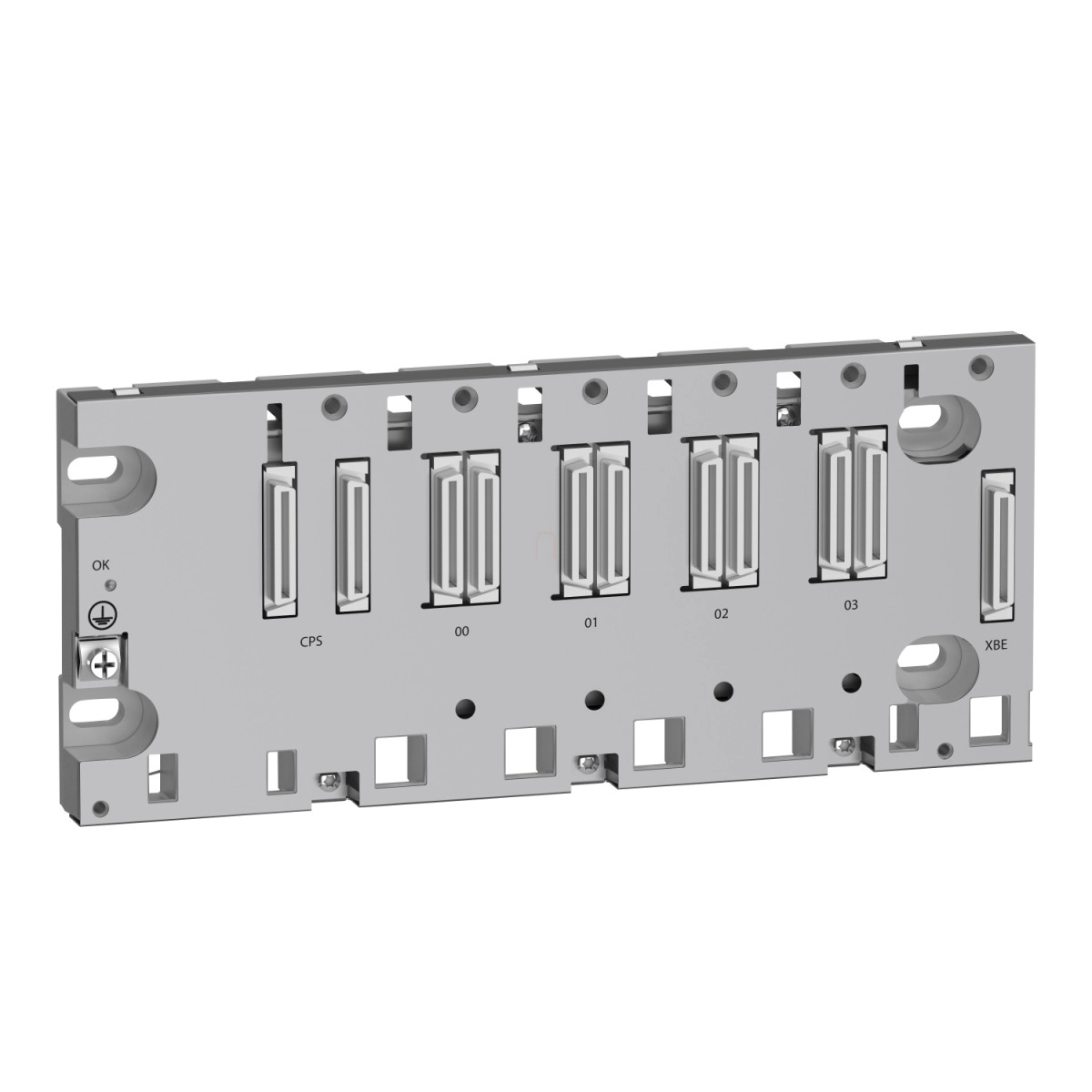

A Schneider Electric BMEXBP0400H típusú rack egy megerősített (ruggedized) kialakítású, 4 slottal rendelkező Ethernet backplane, amely a Modicon X80 termékcsalád része. Ez a speciálisan zord környezeti feltételekhez tervezett eszköz kiváló megoldást nyújt ipari automatizálási rendszerek alapvető infrastruktúrájának kiépítéséhez, ahol a megbízhatóság és a robusztus kivitel elsődleges szempont.
A BMEXBP0400H rack 4 bus X + Ethernet slottal rendelkezik, amely lehetővé teszi különböző modulok - BMXCPS tápegységek, I/O modulok, speciális alkalmazási modulok és BMX/BME processzorok - rugalmas beépítését. Az eszköz áramfelvétele 49 mA 3,3 V DC és 118 mA 24 V DC esetén, energiafogyasztása pedig 162 mW 3,3 V DC és 2,8 W 24 V DC tápfeszültségnél. A bővítő modulok csatlakoztatásához 1 XBE típusú csatlakozót biztosít.
A telepítés rendkívül rugalmas, mivel a rack többféle módon is felszerelhető: 4 csavarral (4,32–6,35 mm átmérő) panelre, 4 M6 csavarral lemezre, vagy csipeszekkel 35 mm-es szimmetrikus DIN sínre. Emellett Telequick AM1-PA és AM3-PA szerelőrácsokra is felszerelhető. A pontos méretezéshez a termék 242,4 mm (üres rack) vagy 243,58 mm (bővítőmodullal) széles, 105,11 mm mély és akár 134,6 mm magas (CPU-val szerelve). A felszereléskor figyelembe kell venni a minimális távolságokat is: oldalirányban legalább 40 mm, felül és alul pedig minimum 20 mm szükséges.
A BMEXBP0400H rack kiemelkedő környezeti ellenállóképességgel rendelkezik. IP20 védettségi fokozattal bír, működési hőmérséklet-tartománya rendkívül széles: -25°C-tól +70°C-ig. Relatív páratartalom tekintetében 5-95% (nem kondenzálódó) között használható. Különösen fontos tulajdonsága, hogy konformal bevonattal rendelkezik, ami fokozott védelmet biztosít a környezeti hatások ellen. A termék számos szigorú ipari szabványnak megfelel, többek között gázálló (Gx osztály az ISA S71.04 szerint, 3C4 osztály az IEC 60721-3-3 szerint), porálló, homokálló (3S4 osztály), sóálló (2. szint), penészgomba- és gombaspóra-álló (3B2 osztály), valamint veszélyes helyszíneken is használható (Class I Division 2).
A BMEXBP0400H rack megbízhatóságát jelzi a kiemelkedő MTBF érték: 1588025 óra. Számos nemzetközi tanúsítvánnyal rendelkezik, mint például CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zóna 2/22, IECEx zóna 2/22, valamint megfelel különböző iparági direktíváknak (2014/35/EU, 2014/30/EU, 2014/34/EU). A termék sokféle alkalmazási területen használható, különösen ott, ahol a zord környezeti feltételek miatt különleges ellenállóképességre van szükség az automatizálási rendszerek alapvető komponenseinél.
Schneider Electric Modicon X80 - BMEXBP0400H -hátlap, Ethernet, M580 PLC-hez, 4 I/O kártyahely, megerősített műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon X80
Tartozék / különálló alkatrész típusa: Megerősített rack
Termék speciális alkalmazása: Zord környezetekhez
Kiegészítő adatok
Slotok száma: 4 bus X + Ethernet
Termék kompatibilitás: BMXCPS tápegység, I/O modul, Speciális alkalmazási modul, BMX processzor, BME processzor
Energiafogyasztás: 162 mW 3,3 V DC, 2,8 W 24 V DC
Elektromos csatlakozás: 1 csatlakozó (XBE) bővítőmodul
Rögzítési mód: 4 csavarral - átmérő: 4,32...6,35 mm, panelre szerelés; 4 M6 csavarral, lemezre szerelés; Csipeszekkel, 35 mm szimmetrikus DIN sínre szerelés
Áramfelvétel: 49 mA 3,3 V DC esetén, 118 mA 24 V DC esetén
MTBF megbízhatóság: 1588025 óra
Nettó tömeg: 0,705 kg
Környezeti jellemzők
IP védelmi fokozat: IP20
Környezeti levegő hőmérséklet működés közben: -25...70 °C
Relatív páratartalom: 5...95 % kondenzáció nélkül
Irányelvek és tanúsítványok
Irányelvek: 2014/35/EU - kisfeszültségi irányelv, 2014/30/EU - elektromágneses összeférhetőség, 2014/34/EU - ATEX irányelv
Terméktanúsítványok: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zóna 2/22, IECEx zóna 2/22
Szabványok és környezeti jellemzők
Szabványok: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, IEC 61000-6-5 (1-es és 2-es típusú interfész), IEC 61850-3 (G helyszín), IEC 60079-0
Környezeti jellemzők: Gázálló Gx osztály az ISA S71.04 szerint, Gázálló 3C4 osztály az IEC 60721-3-3 szerint, Porálló 3S4 osztály az IEC 60721-3-3 szerint, Homokálló 3S4 osztály az IEC 60721-3-3 szerint, Sóálló 2. szint az IEC 68252 szerint, Penészgomba-álló 3B2 osztály az IEC 60721-3-3 szerint, Gombaspóra-álló 3B2 osztály az IEC 60721-3-3 szerint, Veszélyes helyszín I. osztály, 2. divízió
Védőkezelés: Konformal bevonat
Méretek
Méretek mm-ben: Szélesség (üres rack): 242,4 mm, Szélesség (bővítőmodullal): 243,58 mm, Mélység: 105,11 mm, Magasság (CPU-val): 134,6 mm
Méretek hüvelykben: Szélesség (üres rack): 9,54", Szélesség (bővítőmodullal): 9,59", Mélység: 4,14", Magasság (CPU-val): 5,30"
Minimális távolságok
Oldalsó távolság: > 40 mm (1,57")
Felső és alsó távolság a környező tárgyakkal: > 20 mm (0,79")
