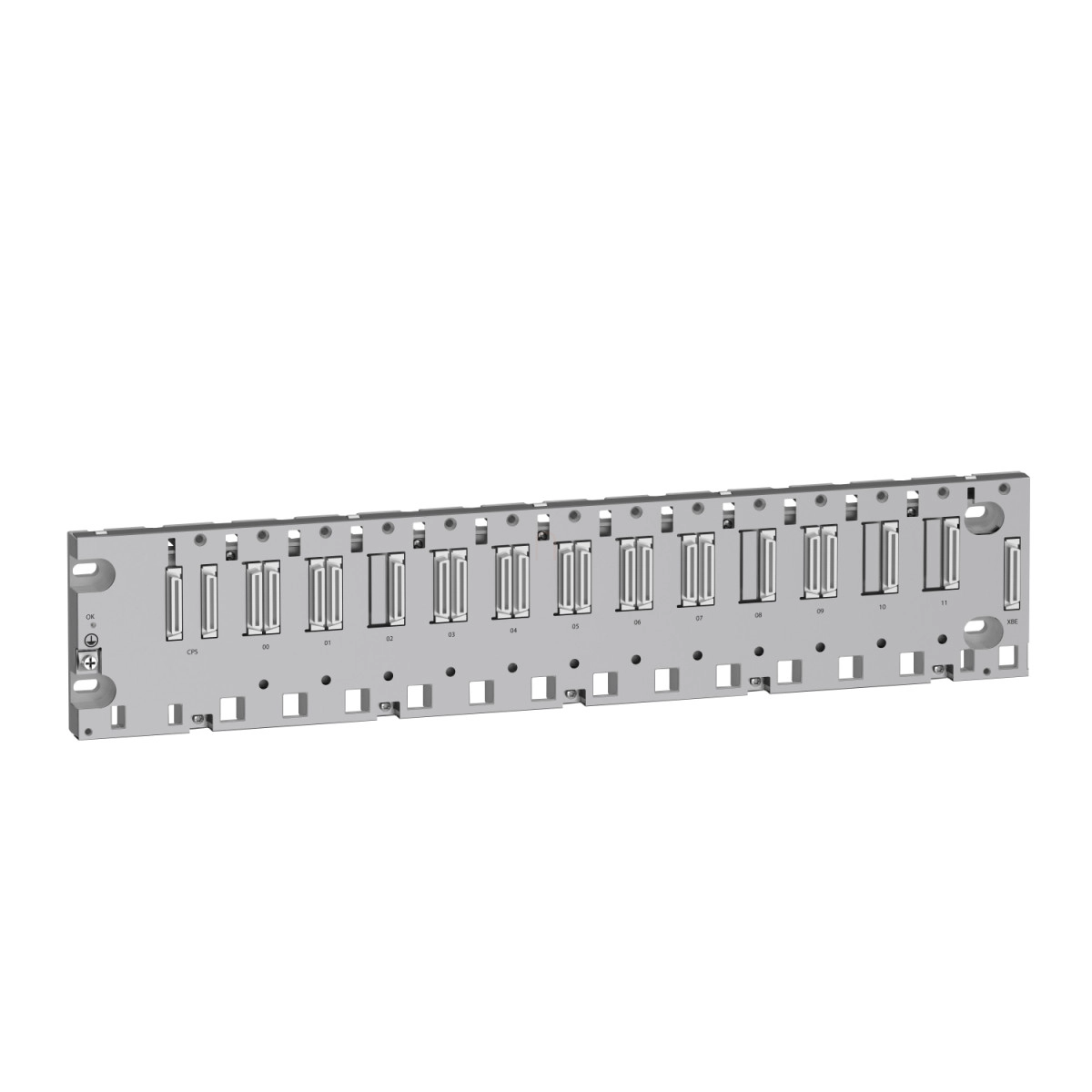

A Schneider Electric Modicon X80 BMEXBP1200 egy professzionális hátlap (rack) Ethernet backplane funkcióval, amely kifejezetten a Modicon X80 sorozatú automatizálási rendszerekhez készült. Ez a 12 férőhelyes rack tökéletes alap a megbízható ipari vezérlőrendszerek kiépítéséhez, különösen olyan környezetben, ahol a rugalmas bővíthetőség és a stabil kommunikáció elsődleges szempontok.
A BMEXBP1200 konfigurációja 8 bus X + Ethernet és 4 bus X slotból áll, összesen 12 férőhelyet biztosítva különféle modulok számára. Kompatibilis többféle modullal, beleértve az I/O modulokat, specifikus alkalmazásmodulokat, BMXCPS tápegységeket, valamint BMX és BME processzorokat, így rendkívül sokoldalúan használható az ipari automatizálás területén. A rack telepítési lehetőségei is flexibilisek: rögzítheted 4 darab M6 csavarral lemezre vagy 4 darab 4,32-6,35 mm átmérőjű csavarral panelre, attól függően, hogy milyen szerelési környezetben kell működnie.
Elektromos jellemzőit tekintve a BMEXBP1200 teljesítményfelvétele 283 mW 3,3 V DC mellett és 3,9 W 24 V DC tápellátással. Az áramfelvétel 164 mA 24 V DC és 86 mA 3,3 V DC mellett. A készülék IP20 védettségi fokozattal rendelkezik, működési hőmérséklet-tartománya 0-60°C, relatív páratartalom tekintetében pedig 5-95% között üzemeltethető, kondenzáció nélkül. A megbízhatóság tekintetében kiemelkedő, amit az 1166108 órás MTBF (Mean Time Between Failures - átlagos meghibásodások közötti idő) érték is alátámaszt. Az eszköz megfelel a 2014/35/EU kisfeszültségű és a 2014/30/EU elektromágneses összeférhetőségi irányelveknek.
A BMEXBP1200 rack méreteit tekintve pontosan tervezhető a vezérlőszekrénybe való beépítése. A rack üres állapotban 503,2 mm széles, bővítőmodullal együtt 504,38 mm. Magassága 105,11 mm, mélysége 19 mm. Fontos megjegyezni, hogy CPU-val szerelve a teljes magasság 134,6 mm-re nő. Ha hüvelykben számolsz: 19,81" (üres állapotban) és 19,85" (bővítőmodullal) a szélesség, 4,14" a magasság és 0,75" a mélység. A telepítésnél figyelembe kell venni a minimális távolságokat is: oldalirányban legalább 40 mm (1,57"), felül és alul pedig legalább 20 mm (0,79") szabad teret kell biztosítani a megfelelő hűtés érdekében. A Schneider Electric Modicon X80 BMEXBP1200 rack tökéletes választás azoknak a professzionális felhasználóknak, akik megbízható, bővíthető és korszerű automatizálási rendszert szeretnének kiépíteni.
Modicon X80 - BMEXBP1200 - rack, Ethernet backplane műszaki adatok
Fő jellemzők
Termékcsalád: Modicon X80
Tartozék / különálló alkatrész típusa: Rack
Kiegészítő információk
Férőhelyek száma: 8 bus X + Ethernet, 4 bus X
Termék kompatibilitás: I/O modul, Speciális alkalmazás modul, BMXCPS tápegység, BMX processzor, BME processzor
Teljesítményfelvétel: 283 mW 3,3 V DC, 3,9 W 24 V DC
Elektromos csatlakozás: 1 csatlakozó (XBE) bővítőmodul
Rögzítési mód: 4 M6 csavarral, lemezre szerelhető vagy 4 csavarral - átmérő: 4,32...6,35 mm, panelre szerelhető
Áramfelvétel: 164 mA 24 V DC esetén, 86 mA 3,3 V DC esetén
MTBF megbízhatóság: 1166108 óra
Nettó tömeg: 1,377 kg
Környezeti jellemzők
IP védettségi fokozat: IP20
Környezeti hőmérséklet működés közben: 0...60 °C
Relatív páratartalom: 5...95% kondenzáció nélkül
Megfelelőségek: 2014/35/EU - kisfeszültségű irányelv, 2014/30/EU - elektromágneses összeférhetőség
Méretek
Méretek mm-ben:
a (Üres rack): 503,2 mm
a (Rack bővítőmodullal): 504,38 mm
b: 105,11 mm
c: 19 mm
Megjegyzés: Teljes magasság 134,6 mm CPU-val szerelve.
Méretek hüvelykben:
a (Üres rack): 19,81 in
a (Rack bővítőmodullal): 19,85 in
b: 4,14 in
c: 0,75 in
Megjegyzés: Teljes magasság 5,30 in CPU-val szerelve.
Szerelési és rögzítési információk
Minimális távolság: Oldalsó távolság: > 40 mm (1,57 in), Felső és alsó távolság a környező tárgyaktól: > 20 mm (0,79 in)
