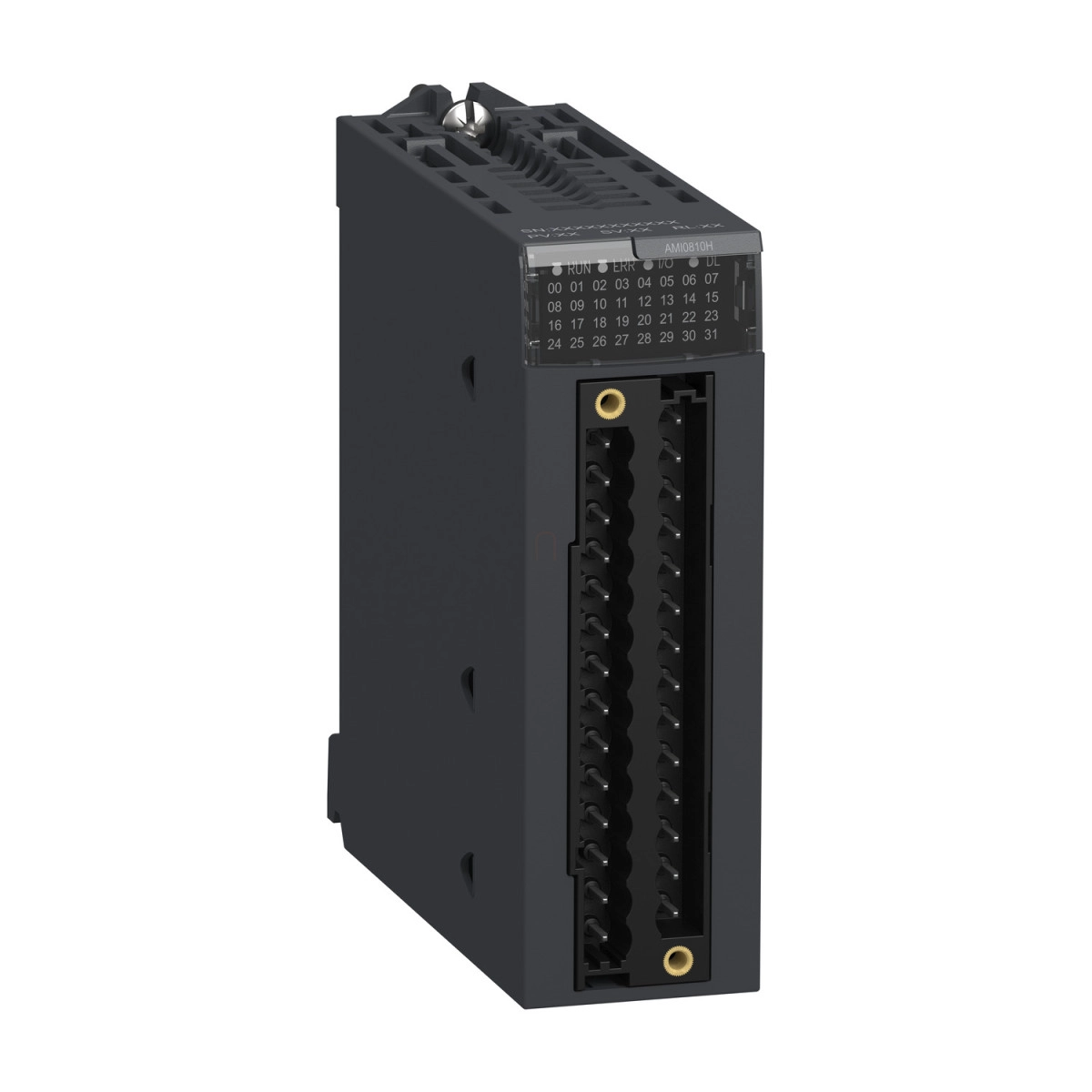

A Schneider Electric Modicon X80 sorozatú BMXAMI0810H analóg bemeneti modulja professzionális ipari automatizálási alkalmazásokhoz készült, kifejezetten zord környezeti feltételekhez tervezve. Ez a nagy teljesítményű modul 8 leválasztott analóg bemeneti csatornát kínál, amely sokoldalú alkalmazhatóságot biztosít különböző ipari mérési feladatokhoz.
A BMXAMI0810H modul kiemelkedő rugalmassággal rendelkezik a bemeneti jelek kezelésében: támogatja a 0-20 mA, 4-20 mA és ±20 mA áramtartományokat, valamint a 0-5 V, 1-5 V, 0-10 V, ±5 V és ±10 V feszültségtartományokat. Ez a sokoldalúság lehetővé teszi számos különböző ipari érzékelő és jeladó közvetlen csatlakoztatását. A modul 16 bites analóg-digitális átalakítást biztosít (15 bit + előjel), ami rendkívül pontos és megbízható jelfeldolgozást eredményez ipari környezetben is. A modul nagy pontosságú, a mérési hibája csupán 0,15% a teljes skálán árammérésnél és 0,075% feszültségmérésnél 25°C-on.
A csatornák közötti teljes leválasztás (300 V DC) és a földelés/busz felé történő leválasztás (1400 V DC) kiváló zajelnyomást és biztonságot nyújt. A 80 dB-es áthallás-csillapítás és a 80 dB-es közös módusú zajelnyomás tovább fokozza a jel tisztaságát még zajos ipari környezetben is. A modul túlterhelés elleni védelemmel is rendelkezik, ami ±30 mA-t áramüzemmódban és ±30 V-ot feszültségüzemmódban képes elviselni, ezáltal növelve a rendszer megbízhatóságát és élettartamát. A bemenetenként állítható első rendű digitális szűrő segít a zajos jelek kezelésében és a stabil mérésben.
A BMXAMI0810H modult kifejezetten a zord környezeti feltételekhez fejlesztették: -25°C és +70°C közötti üzemi hőmérséklet-tartománnyal, 3 gn rezgésállósággal és 30 gn ütésállósággal rendelkezik. A modul konformal bevonattal van ellátva, és ellenáll a gázoknak (Gx és 3C4 osztály), pornak (3S4), homoknak (3S4), sónak (2-es szint), penésznek és gombaspóráknak (3B2). Ez a robusztus kialakítás lehetővé teszi a megbízható működést a legigényesebb ipari környezetekben is, beleértve a veszélyes helyeket, amit az ATEX és IEC-Ex minősítések igazolnak. A modul megfelel számos szabványnak, többek között az IEC 61010-2-201, IEC 61131-2, UL 61010-2-201 és CSA C22.2 No 61010-2-201 előírásoknak, valamint rendelkezik CE, RCM, CSA, EAC, UL és egyéb tanúsítványokkal, beleértve a Merchant Navy jóváhagyást is.
Schneider Electric Modicon X80 - BMXAMI0810H -bővítő modul, analóg bemenet, U/I, 8 csatornás, leválasztott, megerősített műszaki adatok
Főbb jellemzők
Terméktípus: Analóg bemeneti modul
Termékcsalád: Modicon X80
Speciális alkalmazás: Zord környezethez
Elektromos csatlakozás: 28 pólusú 1 csatlakozó
Csatornák közötti szigetelés: Leválasztott
Bemeneti szint: Magas szint
Analóg bemenetek száma: 8
Analóg bemenetek típusai
Áram +/- 20 mA
Áram 0...20 mA
Áram 4...20 mA
Feszültség +/- 10 V
Feszültség +/- 5 V
Feszültség 0...10 V
Feszültség 0...5 V
Feszültség 1...5 V
Műszaki specifikációk
Analóg/digitális átalakítás: 16 bit
Analóg bemenet felbontása: 15 bit + előjel
Megengedett túlterhelés a bemeneteken:
+/- 30 mA 0...20 mA
+/- 30 mA 4...20 mA
+/- 30 V +/- 10 V
+/- 30 V +/- 5 V
+/- 30 V 0...10 V
+/- 30 V 0...5 V
+/- 30 V 1...5 V
+/- 30 mA +/- 20 mA
Bemeneti impedancia:
10 MOhm feszültség üzemmódban
250 Ohm + 3.6...50 Ohm belső védőellenállás áram üzemmódban
Belső konverziós ellenállás pontossága: 0.1% - 15 ppm/°C
Szűrő típusa: Első rendű digitális szűrés
Gyors olvasási ciklusidő: 1 ms + 1 ms x használt csatornák száma
Névleges olvasási ciklusidő: 9 ms 8 csatorna esetén
Mérési hiba
0.15% a teljes skálán +/- 20 mA 25 °C
0.15% a teljes skálán 0...20 mA 25 °C
0.15% a teljes skálán 4...20 mA 25 °C
0.075% a teljes skálán +/- 10 V 25 °C
0.075% a teljes skálán 0...10 V 25 °C
0.075% a teljes skálán 0...5 V 25 °C
0.075% a teljes skálán 1...5 V 25 °C
0.075% a teljes skálán +/- 5 V 25 °C
<= 0.2% a teljes skálán +/- 10 V - 25...70 °C
<= 0.2% a teljes skálán +/- 5 V - 25...70 °C
<= 0.2% a teljes skálán 0...10 V - 25...70 °C
<= 0.2% a teljes skálán 0...5 V - 25...70 °C
<= 0.2% a teljes skálán 1...5 V - 25...70 °C
<= 0.55% a teljes skálán +/- 20 mA - 25...70 °C
<= 0.55% a teljes skálán 0...20 mA - 25...70 °C
<= 0.55% a teljes skálán 4...20 mA - 25...70 °C
Egyéb jellemzők
Hőmérséklet drift:
30 ppm/°C +/- 10 V
30 ppm/°C +/- 5 V
30 ppm/°C 0...10 V
30 ppm/°C 0...5 V
30 ppm/°C 1...5 V
50 ppm/°C +/- 20 mA
50 ppm/°C 0...20 mA
50 ppm/°C 4...20 mA
Minimális áthallás-csillapítás: 80 dB
Közös módusú zajelnyomás: 80 dB
Digitális érték formátuma: - 32768-tól + 32767-ig maximális felhasználói skálán
+/- 10000 alapértelmezetten
Szigetelési feszültség:
300 V DC csatornák között
1400 V DC csatornák és földelés között
1400 V DC csatornák és busz között
MTBF megbízhatóság: 900000 H
Üzemi magasság:
0...2000 m
2000...5000 m derating faktorral
Állapotjelző LED-ek:
1 LED (zöld) RUN
1 LED csatornánként (zöld) csatorna diagnosztika
1 LED (piros) ERR
1 LED (piros) I/O
Nettó tömeg: 0.175 kg
Teljesítményfelvétel:
1.06 W 24 V DC tipikus
1.50 W 24 V DC maximum
0.32 W 3.3 V DC tipikus
0.48 W 3.3 V DC maximum
Áramfelvétel:
150 mA 3.3 V DC esetén
54 mA 24 V DC esetén
Környezeti jellemzők
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Környezeti hőmérséklet tárolás esetén: -40…85 °C
Környezeti hőmérséklet működés közben: -25…70 °C
Relatív páratartalom: 5…95 % 55 °C-on, lecsapódás nélkül
IP védettségi fokozat: IP20
Védőkezelés: Konformal bevonat
