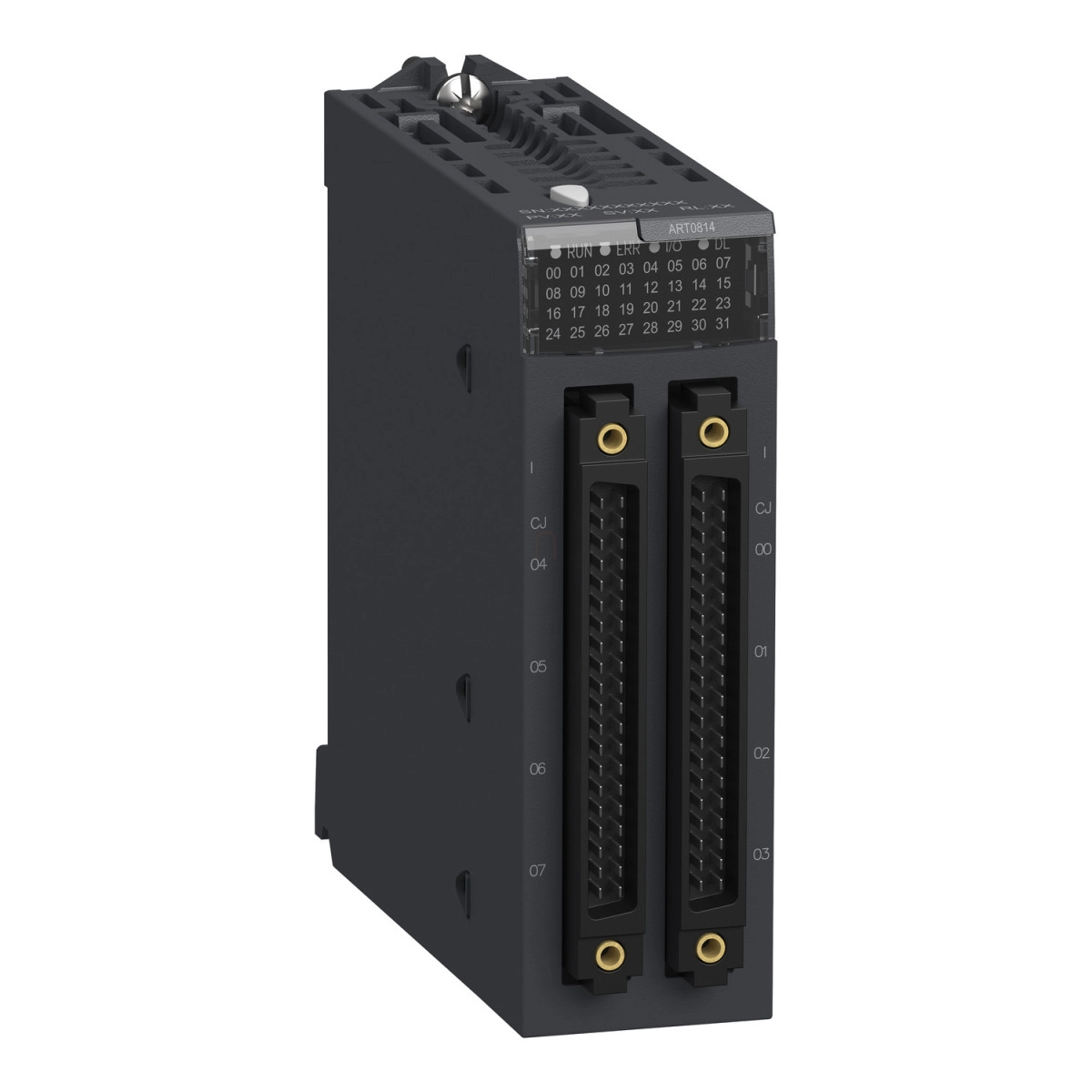

A Schneider Electric Modicon X80 termékcsalád BMXART0814 típusú analóg bemeneti modulja kiemelkedő megoldást kínál az ipari automatizálási rendszerek számára, ahol pontos hőmérséklet és feszültség mérésre van szükség. Ez a sokoldalú, 8 csatornás, analóg izolált alacsony szintű bemeneti modul tökéletes választás komplex ipari folyamatok monitorozására és szabályozására.
A BMXART0814 modul egyik legnagyobb előnye a rendkívüli rugalmassága. Különféle bemeneti típusokat támogat, beleértve különböző feszültségtartományokat (+/- 40 mV-tól egészen +/- 1,28 V-ig), ellenálláshőmérőket (RTD) 400 és 4000 Ohm tartományban, valamint számos hőelem (termoelem) típust. A modul képes kezelni többek között B, E, J, K, L, N, R, S, T és U típusú termoelemeket, valamint Pt100, Pt1000, Ni100, Ni1000 és Cu10 típusú ellenálláshőmérőket 2, 3 vagy 4 vezetékes kivitelben. Ezzel szinte bármilyen ipari hőmérsékletmérési feladatra alkalmas, legyen szó akár -270°C és +1820°C közötti hőmérséklettartományról.
A Modicon X80 termékcsalád tagjaként a BMXART0814 tökéletesen illeszkedik a Schneider Electric automatizálási rendszerekbe. A modul 40 tűs csatlakozókkal rendelkezik, és a csatornák között galvanikus leválasztás található, ami növeli a mérések megbízhatóságát zajos ipari környezetben is. A 16 bites sigma-delta analóg-digitális átalakítója 15 bit + előjel felbontást biztosít, ami rendkívül pontos méréseket tesz lehetővé. A kiváló közös módusú zajelnyomás (120 dB 50/60 Hz-en) és differenciál módusú zajelnyomás (60 dB 50/60 Hz-en) tovább növeli a mérések pontosságát.
A modul beépített diagnosztikai funkciókat is tartalmaz, amelyek képesek a nyitott áramkörök felismerésére minden támogatott szenzortípus esetén. A működési állapotot jelző LED-ek (RUN, ERR, I/O) mellett minden csatornához tartozik egy-egy diagnosztikai LED, amely azonnal láthatóvá teszi az esetleges problémákat. A modul belső kalibrációs lehetőséggel rendelkezik, és a hőelemek esetében külső hidegpont-kompenzációt biztosít Pt100 szonda segítségével.
A BMXART0814 modul ipari környezetben való használatra lett tervezve, amit jól mutat, hogy ellenáll 3g vibrációnak és 30g ütésnek. Széles működési hőmérséklet-tartománya (0...60°C), valamint a tárolási hőmérséklet-tartománya (-40...85°C) és a relatív páratartalom tűrése (5...95% 55°C-on, kondenzáció nélkül) alkalmassá teszi a legkeményebb ipari környezetekben való alkalmazásra is. A modul IP20 védettséggel rendelkezik, és megfelel számos nemzetközi szabványnak, beleértve az IEC 61131-2, IEC 61000-6-4, IEC 61000-6-2 és EN 61010-2-201 szabványokat. Rendelkezik továbbá CE, EAC, UL, CSA, Merchant Navy és RCM tanúsítványokkal is, ami biztosítja a globális alkalmazhatóságát.
Schneider Electric Modicon X80 - BMXART0814 -bővítő modul, analóg hőmérséklet bemenet műszaki adatok
Fő jellemzők
Terméktípus: Analóg bemeneti modul
Termékcsalád: Modicon X80
Elektromos csatlakozás: 40 tűs, 2 csatlakozós
Csatornák közötti szigetelés: Szigetelt
Bemeneti szint: Alacsony szint
Analóg bemenetek száma: 8
Analóg bemenet típusok
Feszültség: +/- 1.28 V, +/- 640 mV, +/- 320 mV, +/- 160 mV, +/- 80 mV, +/- 40 mV
Ellenállásmérés: 400 Ohm (2, 3, 4 vezetékes), 4000 Ohm (2, 3, 4 vezetékes)
Hőmérséklet érzékelők: Cu 10 (-100...+260 °C), Pt 100 (-200...+850 °C IEC szerint, -100...+450 °C UL/JIS szerint), Pt 1000 (-200...+850 °C IEC szerint, -100...+450 °C UL/JIS szerint), Ni 100 (-60...+180 °C), Ni 1000 (-60...+180 °C)
Termoelem típusok: B (+130...+1820 °C), E (-270...+1000 °C), J (-200...+760 °C), K (-270...+1370 °C), L (-200...+900 °C), N (+270...+1300 °C), R (-50...+1769 °C), S (-50...+1769 °C), T (-270...+400 °C), U (-200...+600 °C)
Teljesítmény jellemzők
Analóg/digitális átalakítás: Sigma delta 16 bit
Analóg bemenet felbontása: 15 bit + előjel
Közös módusú zajelnyomás: 120 dB 50/60 Hz
Differenciál módusú zajelnyomás: 60 dB 50/60 Hz
Hidegpont kompenzáció: Külső Pt100 szondával
Szűrő típusa: Első rendű digitális szűrés
Névleges olvasási ciklusidő: 400 ms hőmérsékletérzékelővel, 200 ms termoelemel
Környezeti feltételek
Vibrációállóság: 3 gn
Ütésállóság: 30 gn
Tárolási hőmérséklet: -40...85 °C
Üzemi hőmérséklet: 0...60 °C
Relatív páratartalom: 5...95% 55 °C-on kondenzáció nélkül
IP védettség: IP20
Tanúsítványok
CE, EAC, UL, CSA, Merchant Navy, RCM
Szabványok
IEC 61131-2, IEC 61000-6-4, IEC 61000-6-2, EN 61010-2-201
További információk
MTBF megbízhatóság: 900000 óra
Üzemi magasság: 0...2000 m, 2000...5000 m teljesítménycsökkenéssel
Állapotjelző LED-ek: 1 LED (zöld) RUN, 1 LED csatornánként (zöld) csatorna diagnosztika, 1 LED (piros) ERR, 1 LED (piros) I/O
Áramfelvétel: 150 mA 3,3 V DC-nél, 50 mA 24 V DC-nél
