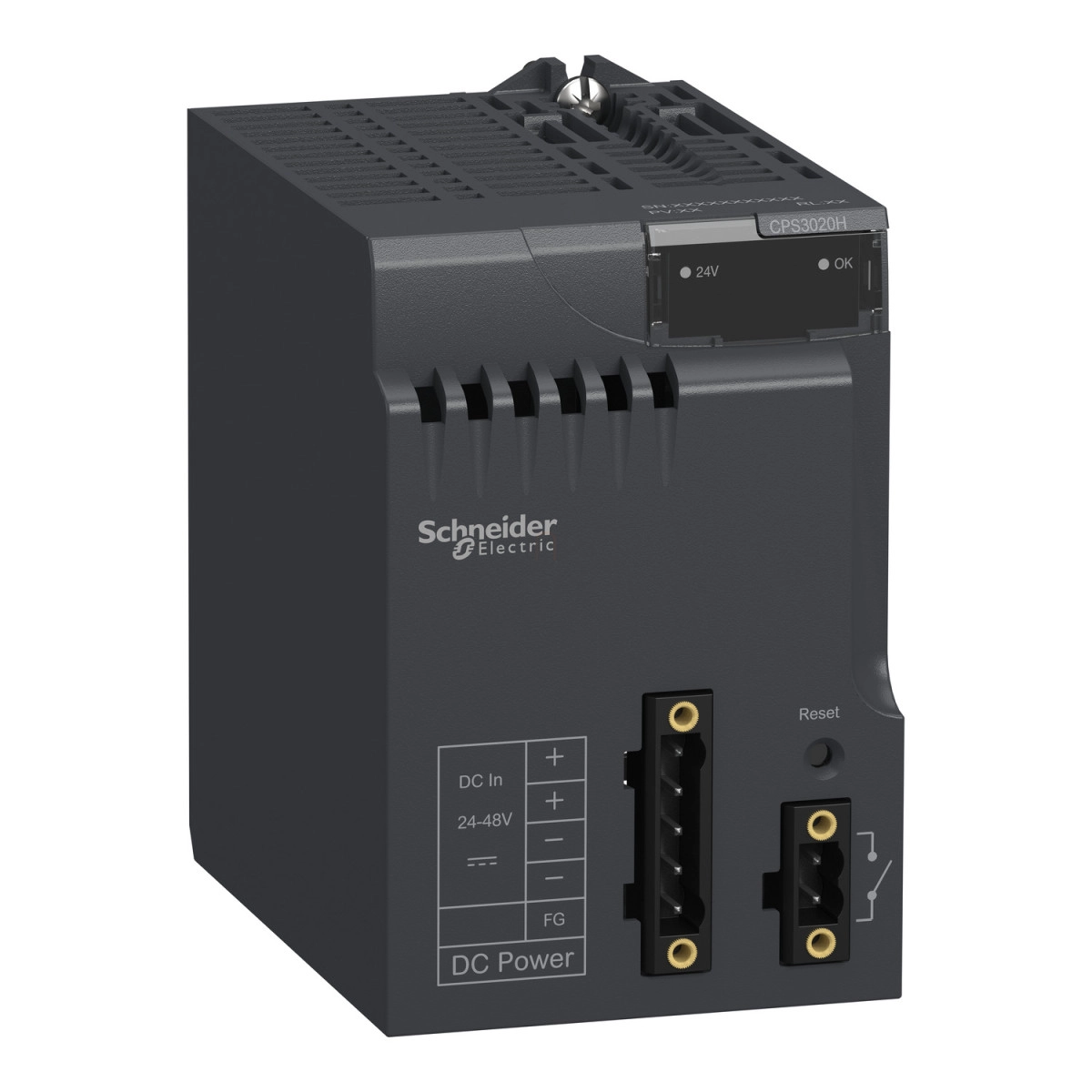

A Schneider Electric Modicon X80 sorozatának BMXCPS3020H típusú tápegység modulja kiváló választás ipari automatizálási környezetekbe, különösen olyan helyeken, ahol különleges vagy megerősített védelemre van szükség. Ez a 24-48V DC feszültségtartományban működő, szigetelt tápegység modul 31,2 W teljesítményt biztosít, ami ideálissá teszi PLC rendszerek megbízható működtetéséhez különböző ipari feltételek mellett.
A BMXCPS3020H modul kifejezetten zord környezeti körülményekhez lett tervezve, ahol a normál ipari eszközök már nem teljesítenek megfelelően. A modul 15 W 3,3V DC teljesítményt biztosít az I/O modulok logikai tápellátásához, valamint 31,2 W 24V DC teljesítményt az I/O modulok és processzor tápellátásához 0-60°C hőmérséklettartományban. Szélsőségesebb, -25°C és 70°C közötti környezetben is megbízhatóan működik, ilyenkor 11,3 W 3,3V DC teljesítményt nyújt a logikai áramkörökhöz és 23,4 W 24V DC teljesítményt az I/O modulok és processzor számára, ami kiváló rugalmasságot biztosít a különböző alkalmazási területeken.
A BMXCPS3020H tápegység modul számos védelmi funkcióval rendelkezik, amelyek növelik a rendszer megbízhatóságát és élettartamát. Ilyen például a belső, nem hozzáférhető biztosíték az elsődleges áramkörben, valamint a túlterhelés elleni védelem, túlfeszültség elleni védelem és rövidzárlat elleni védelem a másodlagos áramkörben, különösen a 24V-os érzékelő tápellátás esetében. A modul MTBF megbízhatósági mutatója kiemelkedően magas: 4600000 óra, ami kiváló üzembiztonságot jelent hosszú távon. A tápegység állapotát egy zöld LED jelzi, amely a rack feszültség megfelelő szintjét mutatja, emellett rendelkezik egy RESET nyomógombbal a hidegindítás végrehajtásához. Az eszköz elektromos csatlakozása egy 2 tűs csatlakozón keresztül történik a riasztási relé számára, valamint egy 5 tűs csatlakozón a hálózati tápellátás és védőföld bekötéséhez. Mindez kompakt, mindössze 0,34 kg tömegű kivitelben.
A Modicon X80 platformmal való kompatibilitás szempontjából fontos megjegyezni, hogy ez a modul nem kompatibilis a BMEXBP..02 típusú háttérlapokkal. Az elektromos specifikációk tekintetében a BMXCPS3020H bemeneti feszültségtartománya 18-62,4V DC között van, a bemeneti áram pedig 0,83A 48V esetén, illetve 1,65A 24V esetén. A bekapcsolási áramfelvétel 30A 24V-nál és 60A 48V-nál. Az eszköz szigetelési ellenállása kiváló, minimum 10 MOhm az elsődleges/föld és elsődleges/másodlagos vonalak között. A modul számos nemzetközi szabványnak és direktívának megfelel, beleértve az alacsony feszültségű, elektromágneses kompatibilitási és ATEX irányelveket, valamint rendelkezik CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zóna 2/22 és IECEx zóna 2/22 tanúsítványokkal, amelyek bizonyítják magas minőségét és megbízhatóságát.
Modicon X80 BMXCPS3020H műszaki adatok
Általános adatok
Termékcsalád: Modicon X80
Terméktípus: Tápegység modul
Háttérlap kompatibilitás: Nem kompatibilis a BMEXBP..02 típussal
Speciális alkalmazás: Zord környezethez
Elsődleges feszültség: 24...48 V szigetelt
Tápáramkör típusa: DC
Másodlagos teljesítmény
15 W 3,3 V DC 0...60 °C-nál, I/O modul logikai tápellátás
31,2 W 24 V DC 0...60 °C-nál, I/O modul és processzor tápellátás
11,3 W 3,3 V DC -25...70 °C-nál, I/O modul logikai tápellátás
23,4 W 24 V DC -25...70 °C-nál, I/O modul és processzor tápellátás
Kiegészítő adatok
Elsődleges feszültség határérték: 18...62,4 V
Bemeneti áram: 0,83 A 48 V-nál, 1,65 A 24 V-nál
Bekapcsolási áramlökés: 30 A 24 V-nál, 60 A 48 V-nál
I²t bekapcsoláskor: 1 A².s 24 V-nál, 3 A².s 48 V-nál
It bekapcsoláskor: 0,2 A.s 24 V-nál, 0,3 A.s 48 V-nál
MTBF megbízhatóság: 4600000 óra
Védelmi funkciók
Védelem típusa: Belső biztosíték (nem hozzáférhető) az elsődleges áramkörhöz
Túlterhelés elleni védelem a másodlagos áramkörben, 24 V érzékelő tápellátás
Túlfeszültség elleni védelem a másodlagos áramkörben, 24 V érzékelő tápellátás
Rövidzárlat elleni védelem a másodlagos áramkörben, 24 V érzékelő tápellátás
Elektromos jellemzők
Áram a másodlagos feszültségen: 1,3 A 24 V DC I/O modul és processzor tápellátás
4,5 A 3,3 V DC I/O modul logikai tápellátás
Maximális teljesítményleadás: 8,5 W
Állapotjelző LED: 1 LED (zöld) rack feszültség OK
Vezérlés típusa: RESET nyomógomb hidegindításhoz
Elektromos csatlakozás: 1 csatlakozó 2 tű(s) riasztási relé
1 csatlakozó 5 tű(s) hálózati tápellátás, védőföld
Maximális kábeltávolság eszközök között: 10 m tápkábel réz 1,5 mm²
15 m tápkábel réz 2,5 mm²
Szigetelési ellenállás: >= 10 MOhm elsődleges/föld
>= 10 MOhm elsődleges/másodlagos
Környezeti jellemzők
Mikrokimaradásokkal szembeni immunitás: 1 ms
Dielektromos szilárdság: 1500 V elsődleges/föld, 1500 V elsődleges/másodlagos
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
IP védelmi fokozat: IP20
Környezeti jellemzők: Gázellenálló Gx osztály ISA S71.04 szerint
Gázellenálló 3C4 osztály IEC 60721-3-3 szerint
Porellenálló 3S4 osztály IEC 60721-3-3 szerint
Homokellenálló 3S4 osztály IEC 60721-3-3 szerint
Sóellenálló 2. szint IEC 68252 szerint
Penészgomba-ellenálló 3B2 osztály IEC 60721-3-3 szerint
Gombaspóra-ellenálló 3B2 osztály IEC 60721-3-3 szerint
Veszélyes hely: I. osztály, 2. divízió
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Relatív páratartalom: 5...95% 55 °C-on, kondenzáció nélkül
Védőkezelés: Conformal coating
Üzemi magasság: 0...2000 m
2000...5000 m leértékelési tényezővel
