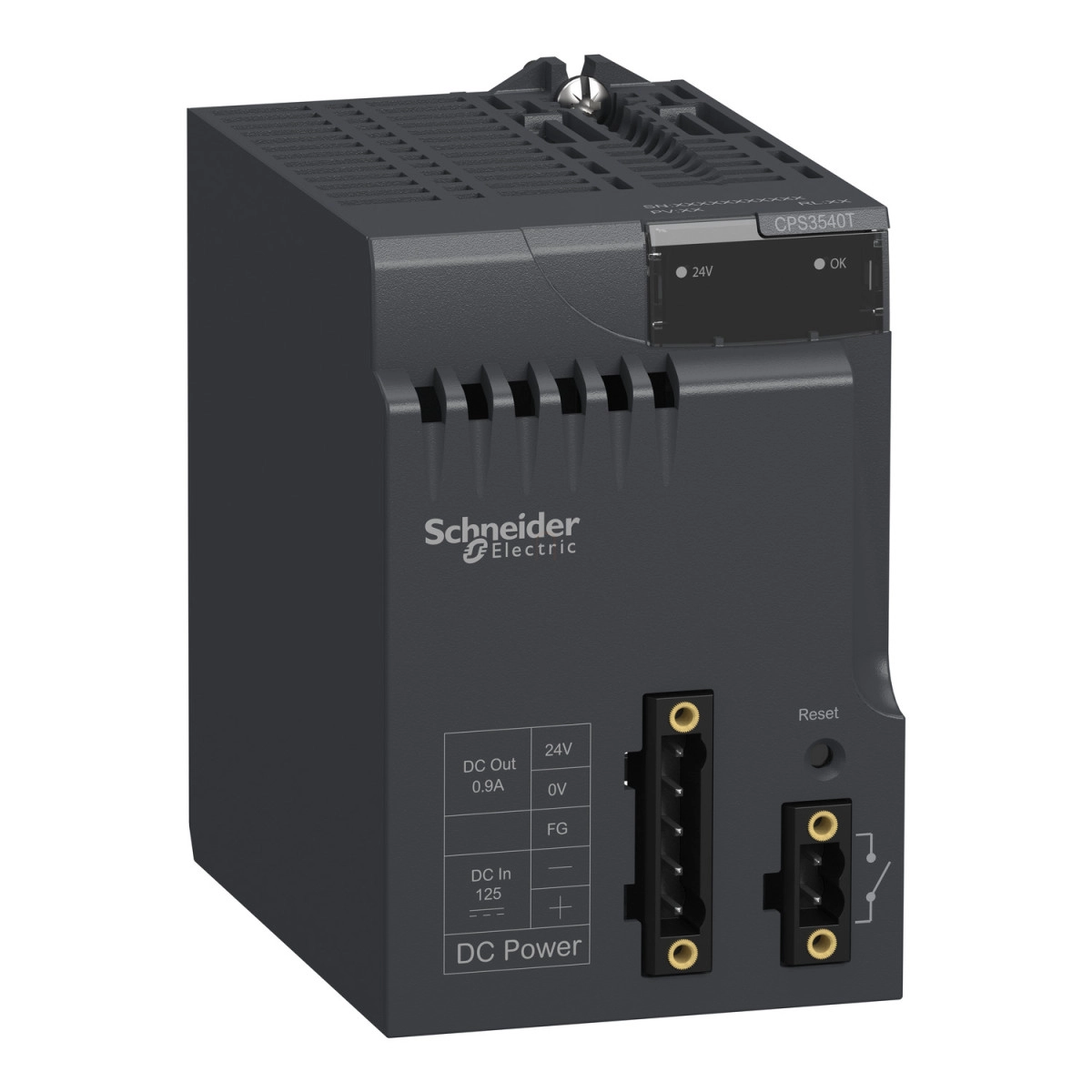

A Schneider Electric Modicon X80 BMXCPS3540T tápegység modul egy rendkívül megbízható és robusztus megoldás ipari automatizálási rendszerekhez, kifejezetten a kibővített hőmérséklet-tartományú alkalmazásokhoz tervezve. Ez a 125V DC tápegység modul a Modicon X80 termékcsalád része, amely a modern ipari irányítástechnikai rendszerek alapvető építőeleme.
A BMXCPS3540T tápegység 125V DC primer feszültséggel működik, 100-150V működési tartománnyal, így kiválóan alkalmas olyan ipari környezetben, ahol egyenfeszültségű hálózat áll rendelkezésre. A modul összesen 46,2 W kimeneti teljesítményt biztosít, amely két különböző feszültségszinten oszlik meg: 15 W 3,3V DC teljesítményt szolgáltat az I/O modulok logikai táplálásához, valamint 31,2 W 24V DC teljesítményt az I/O modulok és processzor működtetéséhez. Ez a kettős kimenet lehetővé teszi a Modicon X80 platformra épülő rendszerek megbízható működését akár extrém környezeti feltételek mellett is.
A megbízhatóság kritikus ipari környezetben, amit jól mutat a modul 4,4 millió órás MTBF értéke. A tápegység kiváló védelmi rendszerrel rendelkezik: belső, nem hozzáférhető biztosítékkal a primer áramkörben, továbbá túlterhelés, túlfeszültség és rövidzárlat elleni védelemmel a 24V-os szenzor tápellátást biztosító szekunder áramkörben. Az állapotjelzést két zöld LED biztosítja: egy a rack feszültség megfelelő szintjét, egy másik pedig a szenzor feszültséget jelzi. A modul RESET nyomógombbal is rendelkezik a hideg újraindításhoz, ami megkönnyíti a karbantartást és hibaelhárítást.
A BMXCPS3540T elektromos csatlakozását egy 2-érintkezős csatlakozó (riasztó relé) és egy 5-érintkezős csatlakozó (tápfeszültség, védőföld, 24V DC szenzor bemenet) biztosítja. A primer és a szekunder áramkörök, valamint a primer és a föld között minimum 100 MOhm szigetelési ellenállás garantálja az elektromos biztonságot. A dielektromos szilárdság 2000V a primer/szekunder I/O modul logikai tápellátás között, és 500V a 24V szenzor kimenet és a föld között.
A modul IP20 védettségi fokozattal rendelkezik, és kiemelkedő környezeti ellenállóképességgel bír: gázálló (Gx, 3C4 osztály), porálló (3S4 osztály), homokálló (3S4 osztály), sóálló (2-es szint), penészgomba-álló (3B2 osztály) és gomba spóra-álló (3B2 osztály). A BMXCPS3540T különösen alkalmas extrém hőmérsékleti körülmények közötti működésre, -25°C és +70°C közötti üzemi hőmérséklet-tartománnyal, míg tárolási hőmérséklet-tartománya -40°C és +85°C között van. A modul 5-95% relatív páratartalom mellett is megbízhatóan működik 55°C-on, kondenzáció nélkül. A fokozott védelem érdekében konformal bevonattal rendelkezik, és 0-2000 méter tengerszint feletti magasságig teljes teljesítménnyel, 2000-5000 méter között pedig teljesítménycsökkentési tényezővel használható.
Schneider Electric Modicon X80 - BMXCPS3540T -tápegység, 115...230 VAC, 36W, extra hőmérséklet tartomány, -24…+70°C műszaki adatok
Általános jellemzők
Termékcsalád: Modicon X80
Termék vagy alkatrész típusa: Tápegység modul
Háttérsík kompatibilitás: Nem kompatibilis a BMEXBP..02 típussal
Termék-specifikus alkalmazás: Kibővített hőmérséklet tartomány
Primer feszültség: 125 V
Tápáramkör típusa: DC
Másodlagos tápellátás
15 W 3,3 V DC I/O modul logikai tápellátás
31,2 W 24 V DC I/O modul tápellátás és processzor
Kiegészítő információk
Primer feszültség határ: 100...150 V
Bemeneti áram: 350 mA 125 V
Bekapcsolási áram: 30 A 125 V
I²t bekapcsoláskor: 2 A².s 125 V
It bekapcsoláskor: 0,05 A.s 125 V
MTBF megbízhatóság: 4400000 óra
Védelem típusa
Belső biztosíték nem hozzáférhető a primer áramkörhöz
Túlterhelés elleni védelem a szekunder áramkörhöz, 24 V szenzor tápellátás
Túlfeszültség elleni védelem a szekunder áramkörhöz, 24 V szenzor tápellátás
Rövidzárlat elleni védelem a szekunder áramkörhöz, 24 V szenzor tápellátás
Elektromos jellemzők
Áram a szekunder feszültségen: 1,3 A 24 V DC I/O modul tápellátás és processzor
4,5 A 3,3 V DC I/O modul logikai tápellátás
Maximális teljesítmény disszipáció: 8,5 W
Állapotjelző LED: 1 LED (zöld) rack feszültség OK
1 LED (zöld) szenzor feszültség
Vezérlés típusa: RESET nyomógomb hideg újraindítás
Elektromos csatlakozás: 1 csatlakozó 2 érintkező(k) riasztó relé
1 csatlakozó 5 érintkező(k) tápfeszültség, védőföld, 24 V DC bemenet szenzor
Szigetelési ellenállás: >= 100 MOhm primer/föld
>= 100 MOhm primer/szekunder
Fizikai tulajdonságok
Nettó súly: 0,36 kg
Környezeti feltételek
Mikrokiesések elleni védelem: 1 ms
Dielektromos szilárdság: 2000 V primer/szekunder I/O modul logikai tápellátás
500 V 24 V szenzor kimenet/föld
Vibrációállóság: 3 gn
Ütésállóság: 30 gn
IP védettségi fokozat: IP20
Direktívák
2014/35/EU - kisfeszültségű irányelv
2014/30/EU - elektromágneses összeférhetőség
Környezeti jellemzők
Gázálló osztály: Gx
Gázálló osztály: 3C4
Porálló osztály: 3S4
Homokálló osztály: 3S4
Sóálló szint: 2
Penészgomba álló osztály: 3B2
Gomba spóra álló osztály: 3B2
Hőmérséklet és páratartalom
Környezeti levegő hőmérséklet tároláshoz: -40…85 °C
Környezeti levegő hőmérséklet működéshez: -25…70 °C
Relatív páratartalom: 5…95 % 55 °C-on kondenzáció nélkül
Védőkezelés: Konformal bevonat
Üzemi magasság: 0...2000 m
2000...5000 m teljesítménycsökkentési tényezővel
