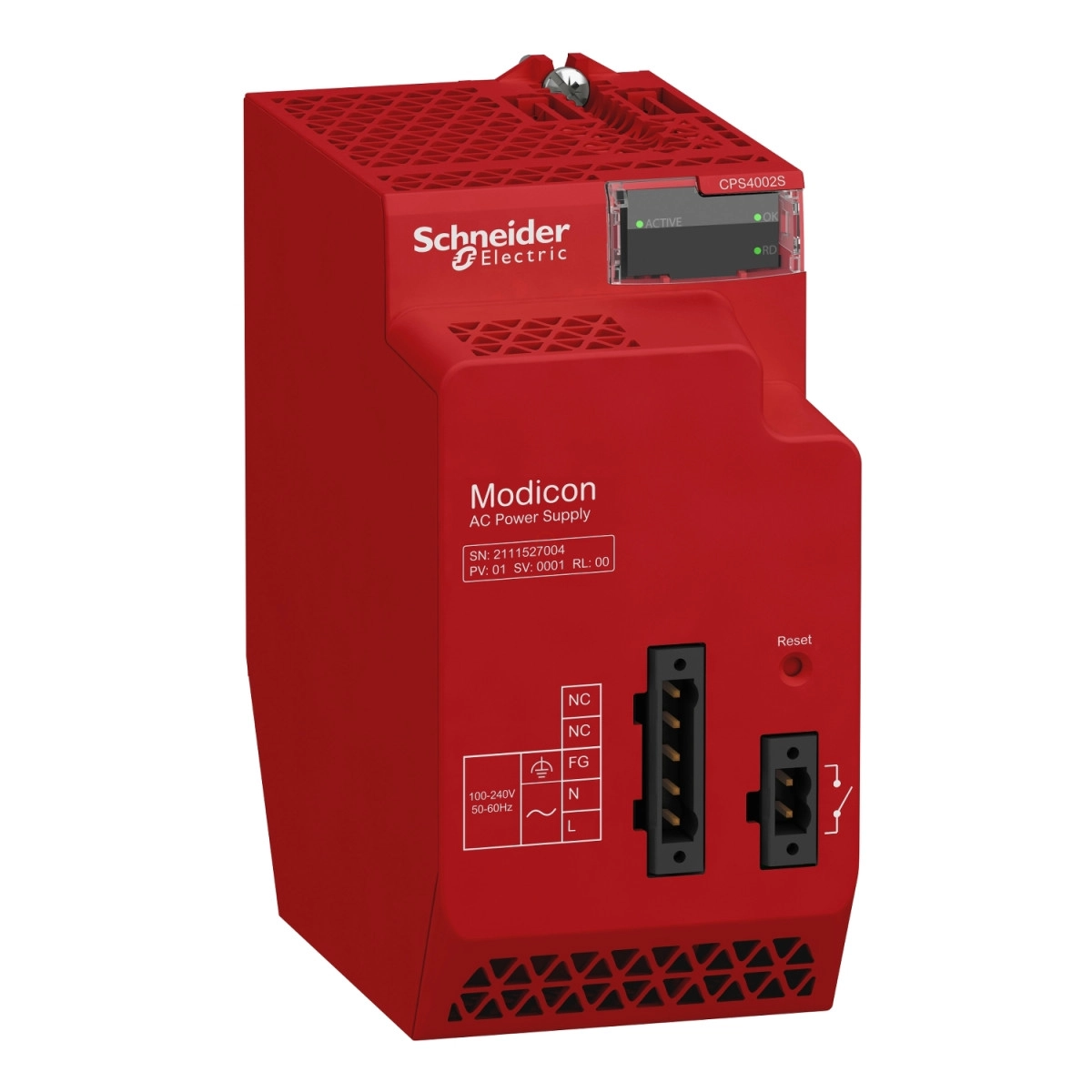

A Schneider Electric Modicon X80 BMXCPS4002S egy rendkívül megbízható, redundáns tápegység modul, amely kifejezetten ipari automatizálási rendszerekhez lett tervezve. Ez a biztonsági tápegységmodul 100-240V AC bemeneti feszültségtartománnyal rendelkezik, és kompatibilis minden Modicon X80 háttérsíkkal, így tökéletes választás a kritikus ipari alkalmazások számára, ahol a folyamatos működés elengedhetetlen.
A BMXCPS4002S tápegység két különböző kimeneti feszültséget biztosít: 15 W teljesítményű 3,3V DC-t az I/O modulok logikai áramköreinek ellátására, valamint 40 W teljesítményű 24V DC-t az I/O modulok és a processzor tápellátására (amennyiben a 3,3V nincs terhelve). A modul kiemelkedően robosztus, 85-264V közötti bemeneti feszültségtartományt kezel, és 47-63 Hz hálózati frekvencia mellett üzemel. A tápegység 0,13 kVA látszólagos teljesítményt vesz fel, és a bemeneti áramfelvétele 230V mellett 0,55A, míg 115V mellett 1,1A. A bekapcsolási áramlökés 230V esetén 60A, 115V esetén 30A, ami ipari környezetben is megfelelő működést biztosít.
A BMXCPS4002S különleges értéke a kiterjedt diagnosztikai képességeiben rejlik. A modul hálózaton keresztül elérhető fejlett diagnosztikai funkciókat kínál, beleértve a redundancia információkat, redundancia tesztet, hőmérséklet-érzékelést, hátralévő élettartam-kijelzést és üzemidő-tartam mérést. Ez lehetővé teszi a rendszermérnökök számára, hogy proaktívan felügyeljék a tápegység állapotát és megelőzzék a potenciális problémákat.
A modul védelmét belső, hozzáférhetetlen biztosíték szolgálja az elsődleges áramkörben, míg a másodlagos áramkörök túlterhelés, túlfeszültség és rövidzárlat elleni védelemmel rendelkeznek. A státuszjelző LED-ek - 1 zöld LED a feszültségek jelenlétének (OK) jelzésére, 1 zöld LED a redundancia megfelelő működésének jelzésére, és 1 zöld LED a tápegység állapotának kijelzésére - egyértelmű vizuális visszajelzést adnak a működésről. A készülék RESET nyomógombbal is rendelkezik a hidegindításhoz.
A BMXCPS4002S megfelel a szigorú ipari szabványoknak és számos tanúsítvánnyal rendelkezik, többek között CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX 2/22 zóna, IECEx 2/22 zóna és TÜV. Az elektromos csatlakozás 1 db 2 tűs csatlakozón keresztül történik a riasztó relé számára, valamint 1 db 5 tűs csatlakozón a tápellátás és a védőföld számára. A modul szigetelési ellenállása legalább 100 MOhm a primer/föld és a primer/szekunder között. A dielektromos szilárdság 1500V a primer/szekunder I/O modul logikai tápellátás, 1500V a primer/szekunder I/O modul tápellátás és processzor, 2300V a primer/szekunder érzékelő tápellátás, 1500V a primer/föld, valamint 500V a 24V érzékelő kimenet/föld között. A tápegység 3 gn rezgésállósággal és 15 gn ütésállósággal rendelkezik, ami biztosítja a megbízható működést még ipari környezetben is. A modul IP20 védettségi fokozattal rendelkezik.
Schneider Electric Modicon X80 - BMXCPS4002S -tápegység, biztonsági, 100…230 VAC, 40W műszaki adatok
Fő jellemzők
Termékcsalád: Modicon X80
Terméktípus: Tápegység modul
Háttérsík kompatibilitás: Minden háttérsín
Hálózaton keresztül elérhető fejlett diagnosztika: Redundancia információk, Redundancia teszt, Hőmérséklet érzékelés, Hátralévő élettartam, Üzemidő tartam
Bemeneti feszültség: 100...240 V
Tápáramkör típusa: AC
Kimenő teljesítmény: 15 W 3,3 V DC -25...60 °C I/O modul logikai tápellátás, 40 W 24 V DC -25...60 °C I/O modul tápellátás és processzor ha a 3,3 V nincs terhelve
Kiegészítő jellemzők
Bemeneti feszültséghatárok: 85...264 V
Hálózati frekvencia: 50/60 Hz
Hálózati frekvencia határértékek: 47...63 Hz
Látszólagos teljesítmény: 0,13 kVA
Bemeneti áram: 0,55 A 230 V, 1,1 A 115 V
Bekapcsolási áramlökés: 30 A 115 V, 60 A 230 V
I²t bekapcsoláskor: 1 A².s 115 V, 4 A².s 230 V
It bekapcsoláskor: 0,1 A.s 115 V, 0,15 A.s 230 V
MTBF megbízhatóság: 792000 óra
Védelem típusa: Belső biztosíték (nem hozzáférhető) a primer áramkörben, Túlterhelés elleni védelem a szekunder áramkörben, Túlfeszültség elleni védelem a szekunder áramkörben, Rövidzárlat elleni védelem a szekunder áramkörben
Áram a szekunder feszültségen: 4,5 A 3,3 V DC I/O modul logikai tápellátás, 1,67 A 24 V DC I/O modul tápellátás és processzor
Maximális teljesítményfelvétel: 8,5 W
Állapotjelző LED: 1 LED (zöld) feszültség jelenlét (OK), 1 LED (zöld) redundancia OK, 1 LED (zöld) tápegység állapot
Vezérlés típusa: RESET nyomógomb hidegindítás
Elektromos csatlakozás
1 csatlakozó 2 érintkezővel riasztó relé
1 csatlakozó 5 érintkezővel vonali tápellátás, védőföld
Szigetelési ellenállás
>= 100 MOhm primer/föld
>= 100 MOhm primer/szekunder
Környezeti jellemzők
Mikromegszakítások elleni védelem: 10 ms
Dielektromos szilárdság: 1500 V primer/szekunder I/O modul logikai tápellátás, 1500 V primer/szekunder I/O modul tápellátás és processzor, 2300 V primer/szekunder érzékelő tápellátás, 1500 V primer/föld, 500 V 24 V érzékelő kimenet/föld
Rezgésállóság: 3 gn
Ütésállóság: 15 gn
IP védettségi fokozat: IP20
Működési hőmérséklet: -25...60 °C
Tárolási hőmérséklet: -40...85 °C
Relatív páratartalom: 5...95% 55°C-on, páralecsapódás nélkül
