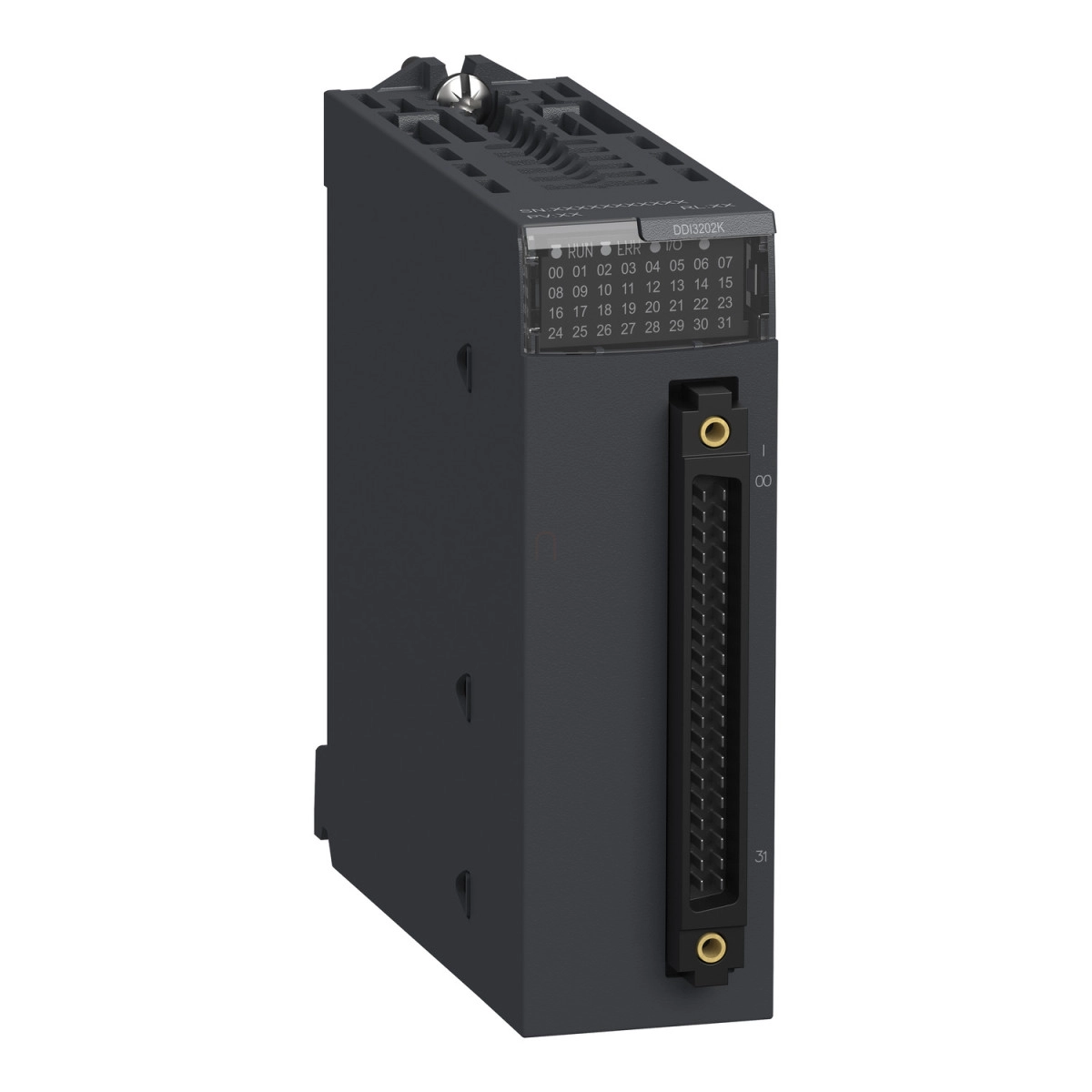

A Schneider Electric Modicon X80 termékcsaládhoz tartozó BMXDDI3202K egy rendkívül sokoldalú, 32 csatornás digitális bemeneti modul, amely ipari automatizálási rendszerek hatékony bővítéséhez kínál megbízható megoldást. Ez a moduláris felépítésű eszköz kifejezetten a Modicon X80 platformmal való használatra lett kifejlesztve, és tökéletesen illeszkedik a rendszer többi eleméhez.
A BMXDDI3202K modul 24 V DC feszültséggel működik, és pozitív logikájú bemenetekkel rendelkezik (PNP, vagy más néven current sink típusú). A 32 izolált bemenet kiváló védelmet nyújt a zajok és elektromos zavarok ellen, ami különösen fontos az ipari környezetben való alkalmazásnál. A bemenetek 2,5 mA áramerősséggel működnek, ami lehetővé teszi különböző szenzorok és kapcsolók megbízható csatlakoztatását. A modul kompatibilis a 2-vezetékes és 3-vezetékes közelítéskapcsolókkal, amelyek megfelelnek az IEC 60947-5-2 szabványnak, valamint az IEC 61131-2 Type 1 szabványnak, ami széleskörű felhasználhatóságot biztosít.
A BMXDDI3202K technikai szempontból is kiemelkedő tulajdonságokkal rendelkezik. A bemeneti impedancia 9600 Ohm, a szigetelési ellenállás pedig meghaladja a 10 MOhm értéket 500 V DC mellett. A válaszidő tekintetében is kimagasló teljesítményt nyújt: a tipikus válaszidő mindössze 4 ms, míg a maximális válaszidő sem haladja meg a 7 ms-ot. A modul teljesítményfelvétele 3,9 W, tipikus áramfelvétele pedig 121 mA 3,3 V DC mellett. A termék megbízhatóságát jelzi a 905000 órás MTBF érték is. A modul védelmi funkciói között szerepel a csoportonkénti külső biztosíték (0,5 A gyors olvadású), valamint a fordított polaritás elleni védelem. A feszültségérzékelési küszöbérték kevesebb mint 14 V DC a szenzor hiba esetén, és több mint 18 V DC a szenzor megfelelő működése esetén.
A BMXDDI3202K használatát megkönnyítik a beépített állapotjelző LED-ek: egy zöld LED jelzi a modul működését (RUN), csatornánként egy-egy zöld LED szolgál a csatorna diagnosztikára, egy piros LED a modul hibát (ERR) jelzi, és egy másik piros LED a modul I/O állapotát mutatja. A modul IP20 védettséggel rendelkezik, és széles működési hőmérséklet-tartományban (0-60°C) használható. A relatív páratartalom tekintetében is rugalmas, 5-95% között működőképes 55°C-on, kondenzáció nélkül. Üzemi magassága 0-2000 méter közötti, de 2000-5000 méter között is használható teljesítménycsökkentő tényezővel. Rezgés- és ütésállósága (3 gn, illetve 30 gn) biztosítja a megbízható működést még mostoha ipari környezetben is. A termék dielektromos szilárdsága 1500 V AC 50/60 Hz mellett 1 percig (primer/szekunder), illetve 500 V DC 1 percig (csatornacsoportok között).
Modicon X80 - BMXDDI3202K műszaki adatok
Fő jellemzők
Termékcsalád: Modicon X80
Termék vagy komponens típus: Diszkrét bemeneti modul
Diszkrét bemenetek száma: 32
Diszkrét bemenet típusa: Izolált
Bemenet típusa: Current sink (pozitív logika)
Diszkrét bemenet feszültség: 24 V DC, diszkrét bemenet logika: pozitív
Diszkrét bemenet áram: 2,5 mA
Kiegészítő információk
Bemeneti kompatibilitás: 2-vezetékes/3-vezetékes közelítéskapcsolókkal, amelyek megfelelnek az IEC 60947-5-2 szabványnak
2-vezetékes/3-vezetékes közelítéskapcsolókkal, amelyek megfelelnek az IEC 61131-2 Type 1 szabványnak
Szenzor tápellátás: 19...30 V
Garantált áram 1-es állapotban: >= 2 mA
Garantált áram 0 állapotban: <= 0,5 mA
Bemeneti impedancia: 9600 Ohm
Szigetelési ellenállás: > 10 MOhm 500 V DC
Teljesítmény disszipáció W-ban: 3,9 W
DC tipikus válaszidő: 4 ms
DC maximális válaszidő: 7 ms
Bemenetek párhuzamosítása: Nem
Tipikus áramfelvétel: 121 mA 3,3 V DC-nél
MTBF megbízhatóság: 905000 H
Védelem típusa: 1 külső biztosíték csatornánként 0,5 A gyors olvadású
Fordított polaritás elleni védelem
Feszültségérzékelési küszöbérték: < 14 V DC szenzor hiba
> 18 V DC szenzor OK
Állapotjelző LED: 1 LED (zöld) modul működés (RUN)
1 LED csatornánként (zöld) csatorna diagnosztika
1 LED (piros) modul hiba (ERR)
1 LED (piros) modul I/O
Környezet
IP védettségi fokozat: IP20
Irányelvek: 2014/35/EU - kisfeszültségű irányelv
2014/30/EU - elektromágneses kompatibilitás
Dielektromos szilárdság: 1500 V AC 50/60 Hz 1 perc, primer/szekunder
500 V DC 1 perc, csatornacsoportok között
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Környezeti levegőhőmérséklet tároláshoz: -40...85 °C
Környezeti levegőhőmérséklet üzemeltetéshez: 0...60 °C
Relatív páratartalom: 5...95 % 55 °C-on kondenzáció nélkül
Üzemi magasság: 0...2000 m
2000...5000 m teljesítménycsökkentő tényezővel
Méretek
A modult különböző Modicon X80 rack-ekre lehet szerelni. A rack-ek hossza változó:
BMXXBP0400 és BMXXBP0400H: 242,4 mm (9,54 hüvelyk)
BMXXBP0600 és BMXXBP0600H: 307,6 mm (12,11 hüvelyk)
BMXXBP0800 és BMXXBP0800H: 372,8 mm (14,68 hüvelyk)
BMXXBP1200 és BMXXBP1200H: 503,2 mm (19,81 hüvelyk)
