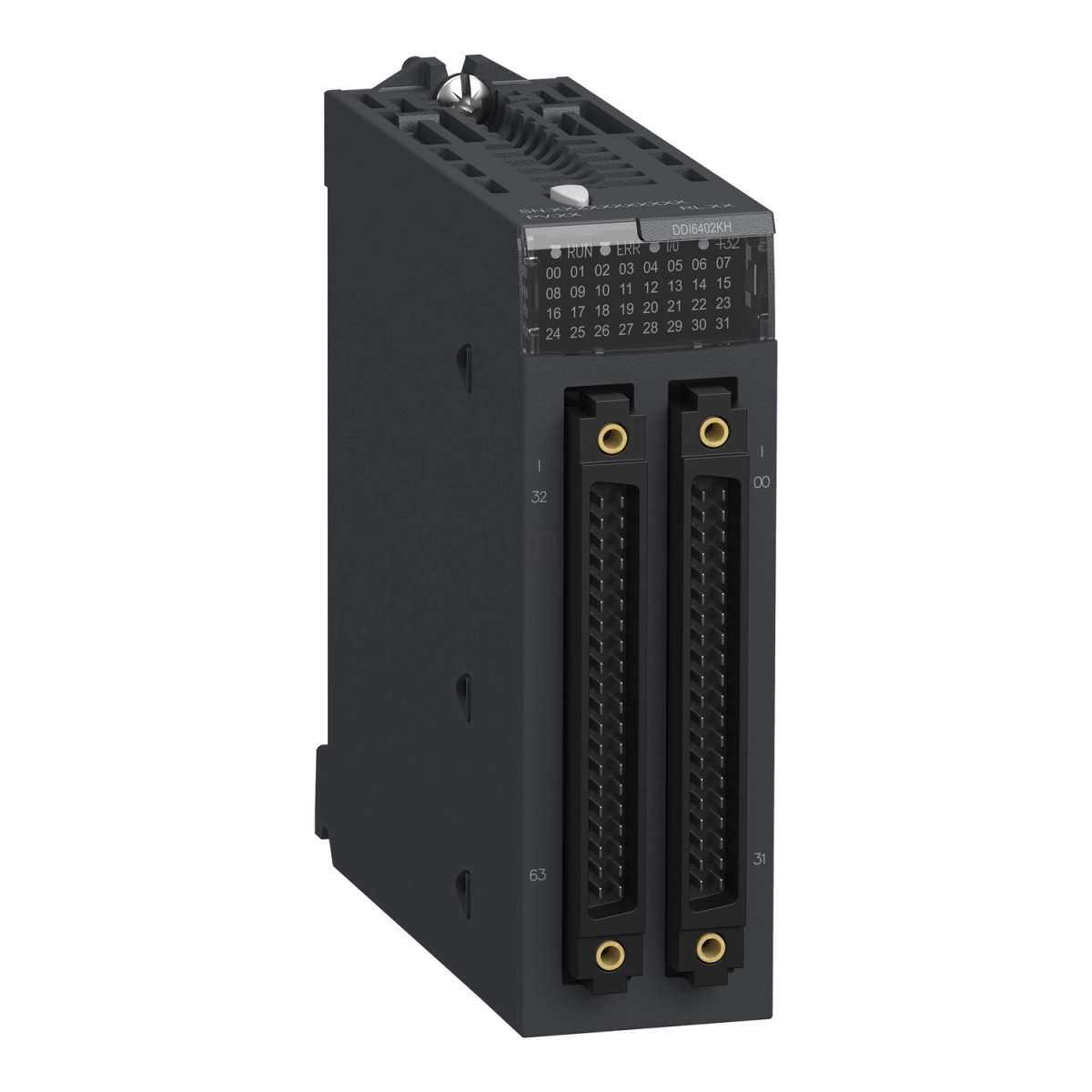

A Schneider Electric Modicon X80 BMXDDI6402KH egy rendkívül megbízható, kifejezetten szélsőséges környezeti feltételekhez tervezett diszkrét bemeneti modul, amely 64 bemenettel rendelkezik, és 24V DC pozitív logikával működik. Ez a modul ideális választás olyan ipari alkalmazásokhoz, ahol a robusztus kialakítás és a magas szintű védelem alapvető fontosságú a megbízható működés biztosításához.
A BMXDDI6402KH modul a Modicon X80 termékcsalád tagjaként tökéletesen integrálható a Schneider Electric automatizálási rendszereibe. A 64 izolált bemeneti csatorna mindegyike áram-nyelő (pozitív logikájú) működésű, ami 0,6 mA bemeneti árammal és 40000 Ohm bemeneti impedanciával rendelkezik. A modul 19-30V közötti feszültségtartományban biztosít tápellátást a csatlakoztatott szenzorok számára, és intelligens érzékelési mechanizmust tartalmaz: 14V DC alatt hibajelzést ad, míg 18V DC felett megfelelőnek tekinti a szenzor működését. A tipikus válaszidő 4 ms, míg a maximális válaszidő 7 ms, ami kiemelkedő teljesítményt biztosít ipari környezetben.
A BMXDDI6402KH különleges ellenálló képességgel rendelkezik a szélsőséges környezeti hatásokkal szemben. A modul Gx és 3C4 gázálló osztályba, valamint 3S4 por- és homokállósági osztályba sorolható, 2-es szintű sóállósággal, továbbá 3B2 penész- és gombaspóra-állósági osztályba tartozik. A konformal bevonatnak köszönhetően a modul védelmet élvez a környezeti szennyeződésekkel szemben. Működési hőmérséklet-tartománya rendkívül széles, -25°C és +70°C között, míg tárolási hőmérséklete -40°C és +85°C között lehet. Relatív páratartalom tekintetében 5-95% között képes működni kondenzáció nélkül. Az IP20 védelmi fokozat megfelelő védelmet nyújt a modulnak normál ipari környezetben. A modul 0-2000 m tengerszint feletti magasságban teljes teljesítménnyel, 2000-5000 m között pedig teljesítménycsökkentéssel üzemeltethető. A 3 gn vibrációs ellenállás és 30 gn ütésállóság tovább növeli a modul megbízhatóságát szélsőséges környezetben.
A BMXDDI6402KH modul számos diagnosztikai funkcióval rendelkezik, amit a beépített állapotjelző LED-ek tesznek láthatóvá. Ezek között megtalálható 1 zöld LED a +32 csatorna jelzésére, 1 zöld LED a modul működésének (RUN) jelzésére, csatornánként 1 zöld LED a csatornadiagnosztikára, 1 piros LED a modulhibák (ERR) jelzésére, valamint 1 piros LED a modul I/O állapotának jelzésére. A biztonságot növeli, hogy minden 16 csatornás csoporthoz egy 0,5 A-es gyors biztosítékot kell alkalmazni. A modul dielektromos szilárdsága kiemelkedő: 1500 V AC 50/60 Hz-en 1 percig primer/szekunder között, és 500 V DC 1 percig a csatornacsoportok között. A modul megbízhatóságát jelzi a 510000 órás MTBF (átlagos meghibásodási idő közötti idő) érték. A tipikus áramfogyasztás 160 mA 3,3 V DC mellett, míg a teljesítményfelvétel 4,3 W.
Schneider Electric Modicon X80 - BMXDDI6402KH -bővítő modul, digitális bemenet, 64 csatornás, 24 VDC, PNP, megerősített műszaki adatok
Fő jellemzők
Termékcsalád: Modicon X80
Terméktípus: Diszkrét bemeneti modul
Specifikus alkalmazás: Szélsőséges környezetekhez
Diszkrét bemenetek száma: 64
Diszkrét bemenet típusa: Izolált
Bemenet típusa: Áram-nyelő (pozitív logika)
Diszkrét bemenet feszültsége: 24 V DC, pozitív logika
Diszkrét bemenet árama: 0,6 mA
Kiegészítő jellemzők
Szenzor tápellátás: 19...30 V
Bemeneti impedancia: 40000 Ohm
Szigetelési ellenállás: > 10 MOhm 500 V DC
Teljesítményfelvétel: 4,3 W
DC tipikus válaszidő: 4 ms
DC maximum válaszidő: 7 ms
Bemenetek párhuzamosíthatósága: Nem
Tipikus áramfogyasztás: 160 mA 3,3 V DC-nél
MTBF megbízhatóság: 510000 óra
Védelmi típus: 1 külső biztosíték csatornacsoportonként, 0,5 A gyors, fordított polaritás védelem nélkül
Feszültségérzékelési küszöb: < 14 V DC szenzor hiba, > 18 V DC szenzor OK
Állapotjelző LED-ek: 1 LED (zöld) +32 csatorna jelző, 1 LED (zöld) modul működés (RUN), 1 LED csatornánként (zöld) csatorna diagnosztika, 1 LED (piros) modul hiba (ERR), 1 LED (piros) modul I/O
Környezeti jellemzők
IP védettségi fokozat: IP20
Gázállósági osztály: Gx, 3C4
Porállósági osztály: 3S4
Homokállósági osztály: 3S4
Sóállósági szint: 2
Penészállósági osztály: 3B2
Gombaspóra állósági osztály: 3B2
Dielektromos szilárdság: 1500 V AC 50/60 Hz 1 percig, primer/szekunder, 500 V DC 1 percig, csatornacsoportok között
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Relatív páratartalom: 5...95 % -25...70 °C között kondenzáció nélkül
Védőkezelés: Konformal bevonat
Üzemeltetési magasság: 0...2000 m, 2000...5000 m csökkentett teljesítménnyel
