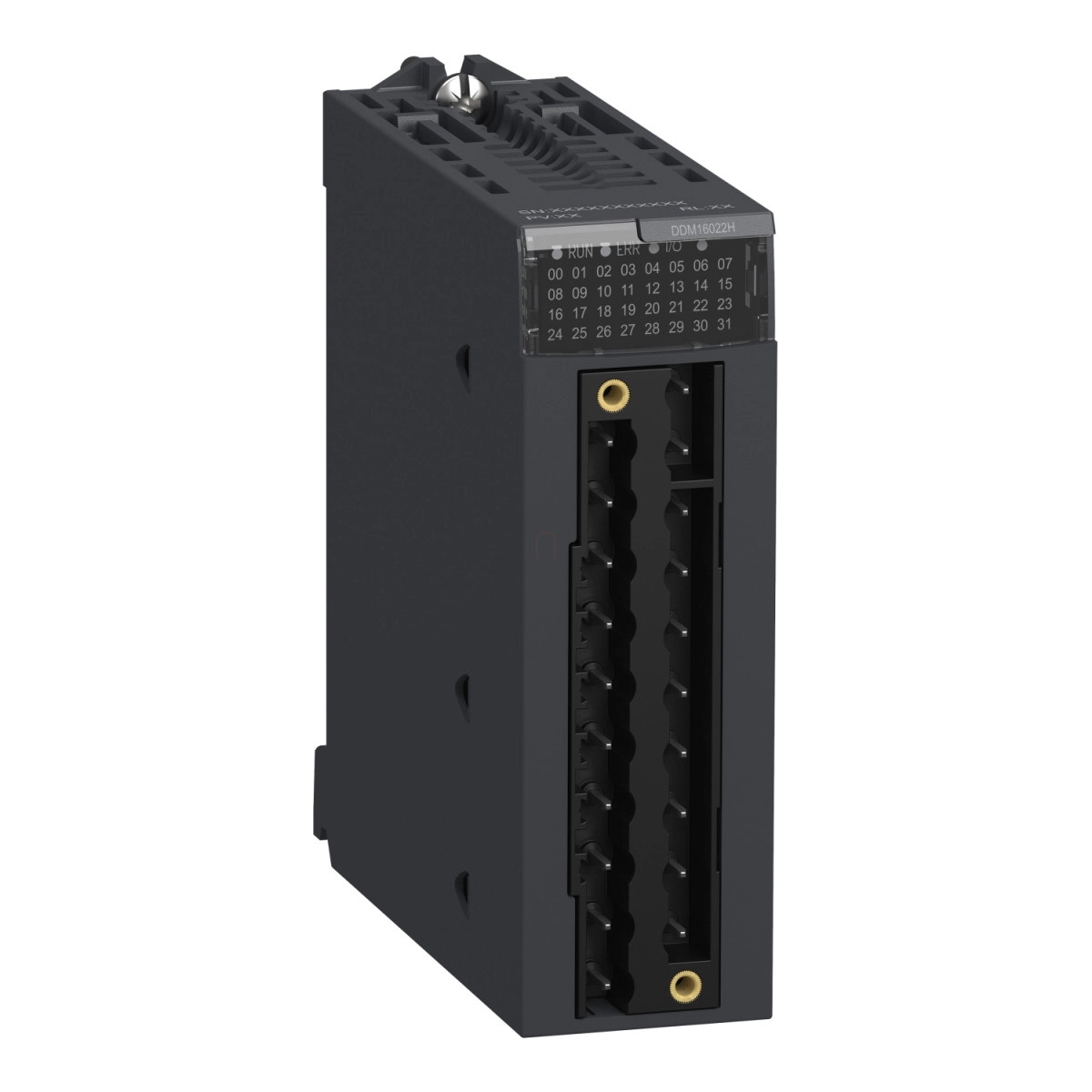

A Schneider Electric BMXDDM16022H egy kimagasló megbízhatóságú, kompakt kivitelű diszkrét I/O modul a Modicon X80 termékcsaládból, amelyet kifejezetten zord környezeti feltételek közötti használatra terveztek. Ez a többfunkciós eszköz ideális választás olyan ipari alkalmazásokhoz, ahol a hosszú élettartam és a szélsőséges körülményeknek való ellenállás kritikus fontosságú.
A BMXDDM16022H modul 8 diszkrét bemenetet és 8 félvezetős (solid state) kimenetet egyesít egyetlen egységben, ami hatékony megoldást kínál komplex vezérlési feladatokhoz. A bemeneti oldalon az eszköz 24 V DC pozitív logikával működik, 3,5 mA-es bemeneti árammal, és teljes mértékben kompatibilis a 2-vezetékes és 3-vezetékes közelítés-érzékelőkkel, amelyek megfelelnek az IEC 60947-5-2 és IEC 61131-2 (3-as típus) szabványoknak. A félvezetős kimeneteken 24 V DC feszültség mellett csatornánként 0,5 A terhelhetőség biztosított, ami elegendő a legtöbb ipari alkalmazásban használt eszköz vezérléséhez. Különösen értékes tulajdonsága, hogy a modul teljesítménye széles hőmérséklettartományban garantált: 60°C-on 19-30 V tartományban, míg 70°C-on 26,4 V feszültségig működőképes.
A BMXDDM16022H modul kiemelkedő védelmi tulajdonságokkal rendelkezik. Minden kimeneti csatornán túlfeszültség-védelem, polaritás-védelem és elektronikus áramköri megszakító található, ami 1,5 In < Id < 2 In tartományban biztosítja a túláram elleni védelmet, valamint áramkorlátozóval is felszerelték. A rendszer védelméről transzil dióda gondoskodik, ami megakadályozza a túlfeszültség okozta károkat. A rövidzárlat elleni védelemhez 2 A-es külső biztosítékra van szükség, míg a fordított polaritás ellen fordítva szerelt dióda nyújt védelmet. A modul kiemelkedő megbízhatóságát az 450 000 órás MTBF (átlagos meghibásodások közötti idő) érték is bizonyítja. A gyors reagálás érdekében a bemeneti oldalon a tipikus válaszidő 4 ms (maximum 7 ms), míg a kimeneti oldalon 1,2 ms, ami lehetővé teszi a pontos és gyors folyamatvezérlést még nagy sebességű alkalmazások esetén is. A modul IP20 védettséggel rendelkezik, és -25°C és +70°C közötti környezeti hőmérséklettartományban használható, ami alkalmassá teszi különösen szélsőséges körülmények között történő telepítésre is.
A BMXDDM16022H eszköz kivételes környezetállósággal büszkélkedhet: Gx és 3C4 osztályú gázokkal, 3S4 osztályú porral és homokkal, valamint 2-es szintű sóval szemben ellenálló. Emellett 3B2 osztályú penészgomba és gomba spórákkal szemben is védelmet nyújt. A modult konformal bevonattal látták el, ami tovább növeli a környezeti ellenállóképességét. Az eszköz akár 3 gn erejű rezgésnek és 30 gn erejű ütésnek is ellenáll, ami alkalmassá teszi vibrációnak kitett ipari környezetben való használatra is. A BMXDDM16022H megbízhatóságát az is növeli, hogy 5-95% relatív páratartalom mellett is működőképes marad 55°C-on, kondenzáció nélkül. A modul 0-2000 méter tengerszint feletti magasságig korlátozás nélkül használható, és 2000-5000 méter között is alkalmazható teljesítmény-derating faktor figyelembevételével. Működéséről jól látható LED-ek tájékoztatnak: zöld LED jelzi a modul működését (RUN), csatornánként zöld LED mutatja a csatorna diagnosztikai állapotát, és két piros LED (ERR és I/O) figyelmeztet a hibákra.
Schneider Electric Modicon X80 - BMXDDM16022H -bővítő modul, digitális be- és kimenet, 8DI+8DO SSR, 24 VDC, megerősített műszaki adatok
Fő tulajdonságok
Termékcsalád: Modicon X80
Terméktípus: Diszkrét I/O modul
Speciális alkalmazási terület: Zord környezethez
Diszkrét bemenetek száma: 8
Bemeneti típus: Áramelnyelő (pozitív logika)
Diszkrét bemeneti feszültség: 24 V DC, diszkrét bemenet logikája: pozitív
Diszkrét bemeneti áram: 3,5 mA
Diszkrét kimenetek száma: 8
Diszkrét kimeneti típus: Szilárdtest (solid state)
Diszkrét kimeneti feszültség: 24 V 19...30 V DC 60 °C-on, 24 V 26,4 V DC 70 °C-on
Diszkrét kimeneti áram: 0,5 A
Kiegészítő adatok
Bemenet kompatibilitás: 2-vezetékes/3-vezetékes közelítés-érzékelőkkel, amelyek megfelelnek az IEC 60947-5-2 szabványnak, 2-vezetékes/3-vezetékes közelítés-érzékelőkkel, amelyek megfelelnek az IEC 61131-2 3-as típusnak
Érzékelő tápellátás: 21,1...29,0 V 70 °C-on, 19...30 V 60 °C-on
Garantált 1-es állapot árama: >= 3 mA
Garantált 0-s állapot árama: <= 1,5 mA
Áramerősség csatornánként: 0,55 A 70 °C-on, 0,625 A 60 °C-on
Maximális áram modulonként: 5 A 60 °C-on, 4,4 A 70 °C-on
Maximális szivárgási áram: 0,5 mA 0-s állapotban
Maximális feszültségesés: <1,2 V 1-es állapotban
Bemeneti impedancia: 6800 Ohm
Szigetelési ellenállás: > 10 MOhm 500 V DC
Teljesítményfelvétel: 3,7 W
DC tipikus válaszidő: 4 ms
DC maximális válaszidő: 7 ms
Kimeneti válaszidő: 1,2 ms
Kimenetek párhuzamosíthatósága: Igen: maximum 2
Elektromos paraméterek
Tipikus áramfelvétel: 79 mA 3,3 V DC mellett, 59 mA 24 V DC mellett
Áramfogyasztás: <= 111 mA 3,3 V DC mellett, <= 67 mA 24 V DC mellett
MTBF megbízhatóság: 450000 óra
Maximális túlterhelési idő: 15 ms
Terhelési impedancia ohmos: >= 48 Ohm
Védelem
Védelem típusa: 1 külső gyors kiolvadású biztosíték bemeneti csoportonként: 0,5 A, túlfeszültség védelem a kimeneten, fordított polaritás védelem a bemeneten, fordított polaritás védelem a kimeneten
Kimeneti túlterhelés védelem: Elektronikus áramköri megszakítóval 1,5 In < Id < 2 In, áramkorlátozóval
Kimeneti túlfeszültség védelem: Transzil diódával
Kimeneti rövidzárlat védelem: 2 A-es külső biztosítékkal
Fordított polaritás védelem: Fordítva szerelt dióda
Feszültség érzékelési küszöb: < 14 V DC beavatkozó hiba, < 14 V DC érzékelő hiba, > 18 V DC beavatkozó OK, > 18 V DC érzékelő OK
Működési jellemzők
Maximális wolfram terhelés: 6 W
Kapcsolási frekvencia: 0,5/LI² Hz
Állapotjelző LED: 1 LED (zöld) modul működés (RUN), 1 LED csatornánként (zöld) csatorna diagnosztika, 1 LED (piros) modul hiba (ERR), 1 LED (piros) modul I/O
Mechanikai jellemzők
IP védettségi fokozat: IP20
Nettó tömeg: 0,115 kg
Környezeti jellemzők
Direktívák: 2014/35/EU - kisfeszültségű irányelv, 2014/30/EU - elektromágneses kompatibilitás
Környezeti jellemzők: Gáz ellenálló osztály Gx, Gáz ellenálló osztály 3C4, Por ellenálló osztály 3S4, Homok ellenálló osztály 3S4, Só ellenálló szint 2, Penészgomba ellenálló osztály 3B2, Gomba spóra ellenálló osztály 3B2
Dielektromos szilárdság: 1500 V AC 50/60 Hz 1 percig, kimenet/föld, 1500 V AC 50/60 Hz 1 percig, kimenet/belső logika, 1500 V AC 50/60 Hz 1 percig, elsődleges/másodlagos, 500 V DC 1 percig, bemeneti és kimeneti csoportok között
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Környezeti hőmérséklet tároláskor: -40...85 °C
Környezeti hőmérséklet működés közben: -25...70 °C
Relatív páratartalom: 5...95 % 55 °C-on kondenzáció nélkül
Védőkezelés: Konformal bevonat
Üzemi magasság: 0...2000 m, 2000...5000 m teljesítmény-derating faktorral
